라떼판다 시그마(LattePanda Sigma) 소개

LattePanda에서 새로운 X86보드인 LattePanda Sigma를 선보였습니다.
임베디드 보드 시장에서 혜성처럼 나타난 LattePanda는 기존 ARM AP기반의 임베디드 보드 시장에서 비지니스 모델을 X86보드로 굳힌 후 Ubuntu를 포함하여 Windows OS까지 범용성을 높이는 방향으로 나아갔습니다.

라떼판다에는 다양한 제품군이 있지만 이번 LattePanda Sigma가 지니는 의미는 보다 특별한데요, 현재 일반 포트중 가장 빠른 외부 인터페이스인 썬더볼트4를 2포트나 지원하면서도 아직까지 임베디드 보드 시장에서는 생소한 인터페이스인 NVMe SSD 또한 2슬롯이나 지원한다는 점 입니다.
이로서 저가형 임베디드 보드와는 인터페이스 구성면에서 궤를 달리하는 X86보드로 자리잡을 수 있으며 컴팩트한 X86 시스템, 퍼포먼스가 출중한 임베디드 시스템 구성에 가장 적합한 형태가 되었다고 생각합니다.











라떼판다 시그마의 CPU는 Intel 13세대 모바일 프로세서인 i5-1340P가 적용되었는데요, 4개의 P-Core,8개의 E-Core 구성으로 총 스레드 16개, 최대 주파수 4.6GHz 동작이 가능합니다.

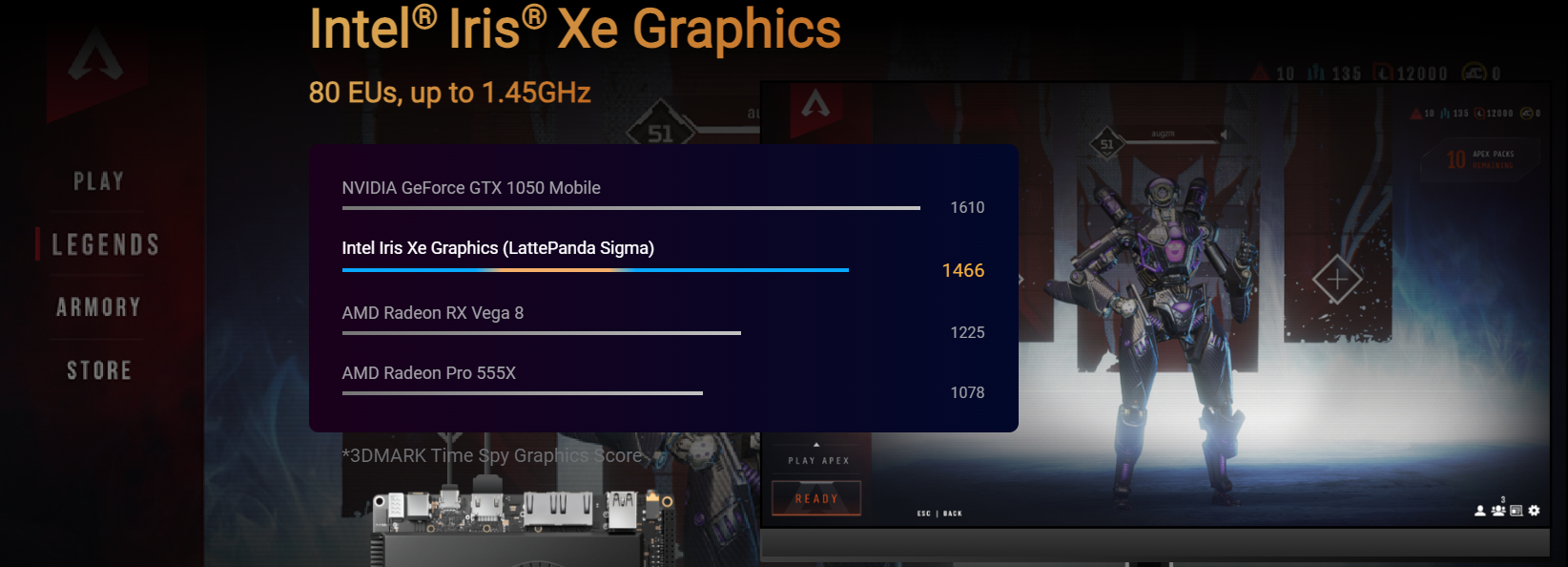

기존 라떼판다 알파, 델타의 경우 셀러론 기반 프로세서가 적용된 것에 반해 이번 라떼판다 시그마에서는 모바일 프로세서 라인업으로 저전력 구동과 퍼포먼스 모두를 고려하여 적용되었다고 볼 수 있습니다. 특히 임베디드보드에서 빈약한 GPU 퍼포먼스 또한 내장 그래픽인 Iris Xe 그래픽을 지원함으로서 외장 그래픽카드의 퍼포먼스와 비교하진 못하지만 가벼운 게임을 플레이할 수 있는 수준에 이르기에 임베디드 보드 시장에서의 GPU 퍼포먼스는 가히 높다고 볼 수 있습니다.

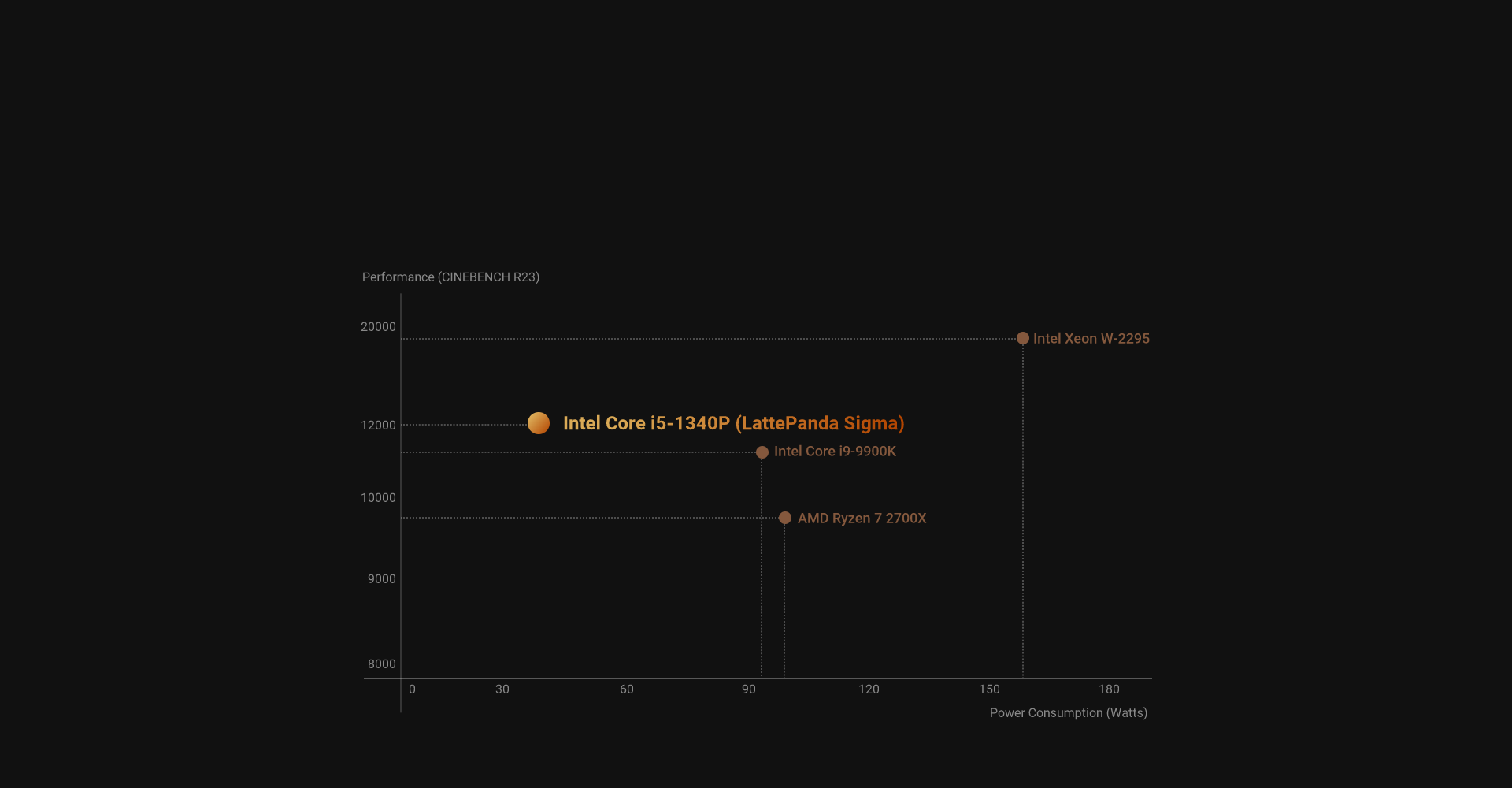

프로세서 성능은 과거 Intel의 데스크탑 CPU인 i9급 CPU에 준하는 성능을 보여줄 수 있어 임베디드 보드 CPU의 퍼포먼스로서는 가히 높다고 볼 수 있습니다.

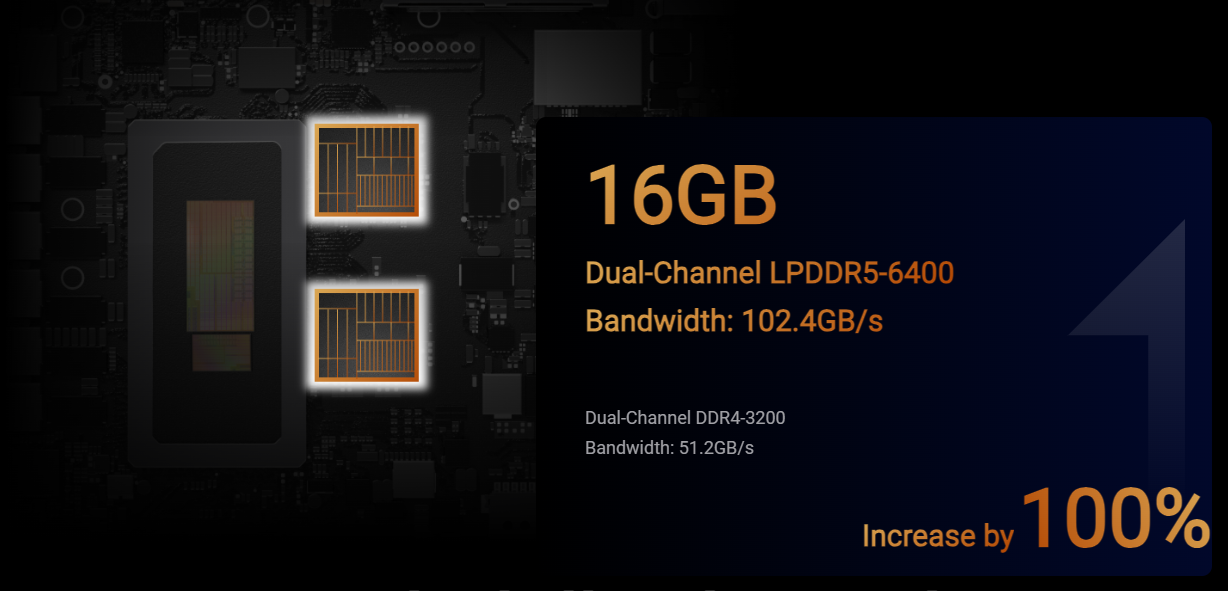

메모리 또한 16GB 듀얼 채널 구성이가능하며 LPDDR5-6400이 적용되어 기존 DDR4 시스템 대비 대역폭에서 충분한 이점을 보여 프로세서 성능과함께 빠른 연산 퍼포먼스를 보여줄 수 있습니다.

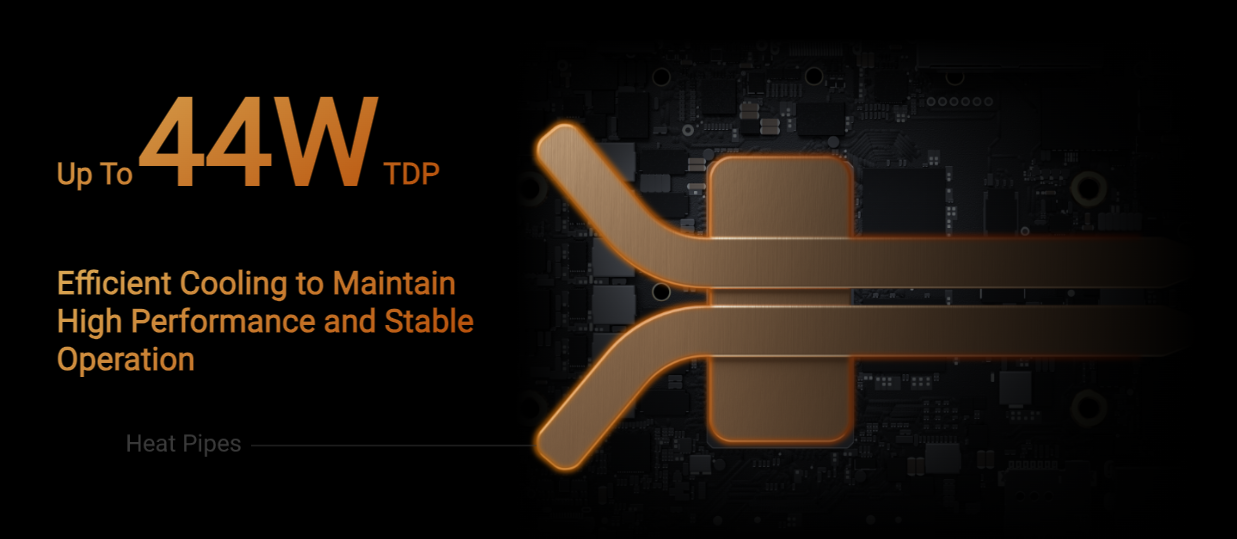

장점만 있는것은 아닌데요, 보편적인 소형 임베디드 보드 시장에서는 낮은 소비전력으로 리튬계열 배터리(리튬 이온/폴리머)를 이용한 포터블 시스템 구축이 가능한 데에 반해 이번 라떼판다 시그마의 경우 프로세서 소비전력으로인해 포터블 시스템 구축시 사용시간이 많이 줄어든다는 단점 또한 지닙니다. 물론 포터블 시스템 구축이 불가능한 것은 아니지만 배터리 소모에 민감한 플랫폼 또는 환경에서는 활용도가 줄어드는건 피할 수 없다고 보입니다. 이러한 부분을 감안하여 라떼판다 시그마에는 노트북에 적용되는 구성과 유사한 방식으로 플랫타입의 히트파이프 구성으로 쿨링솔루션을 마련했습니다.

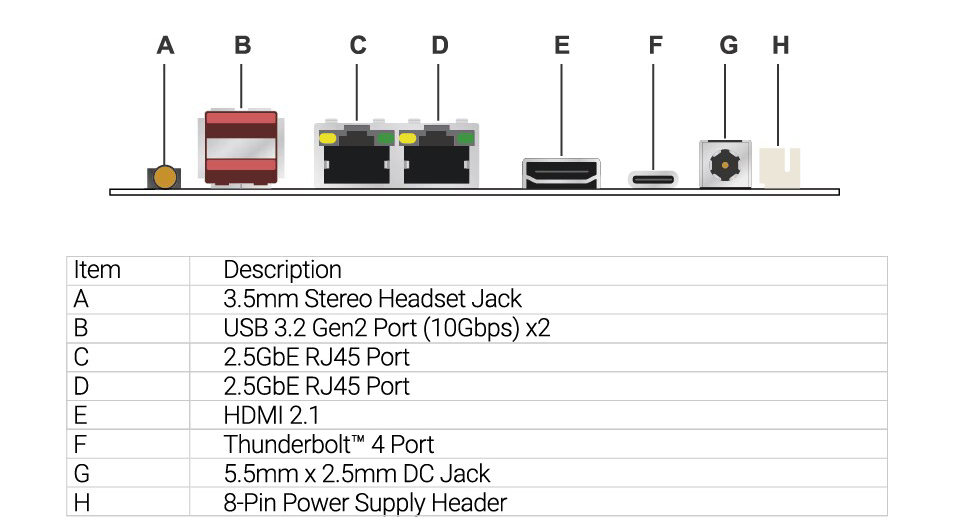

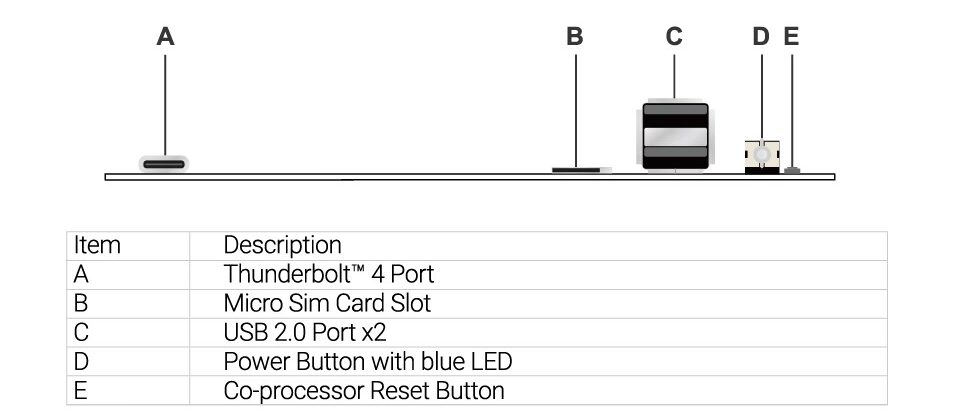

이어서 I/O 포트들을 살펴보면 위와같이 측면부 양단에 입출력 포트들이 마련되었는데요, 구성은 아래와 같습니다.

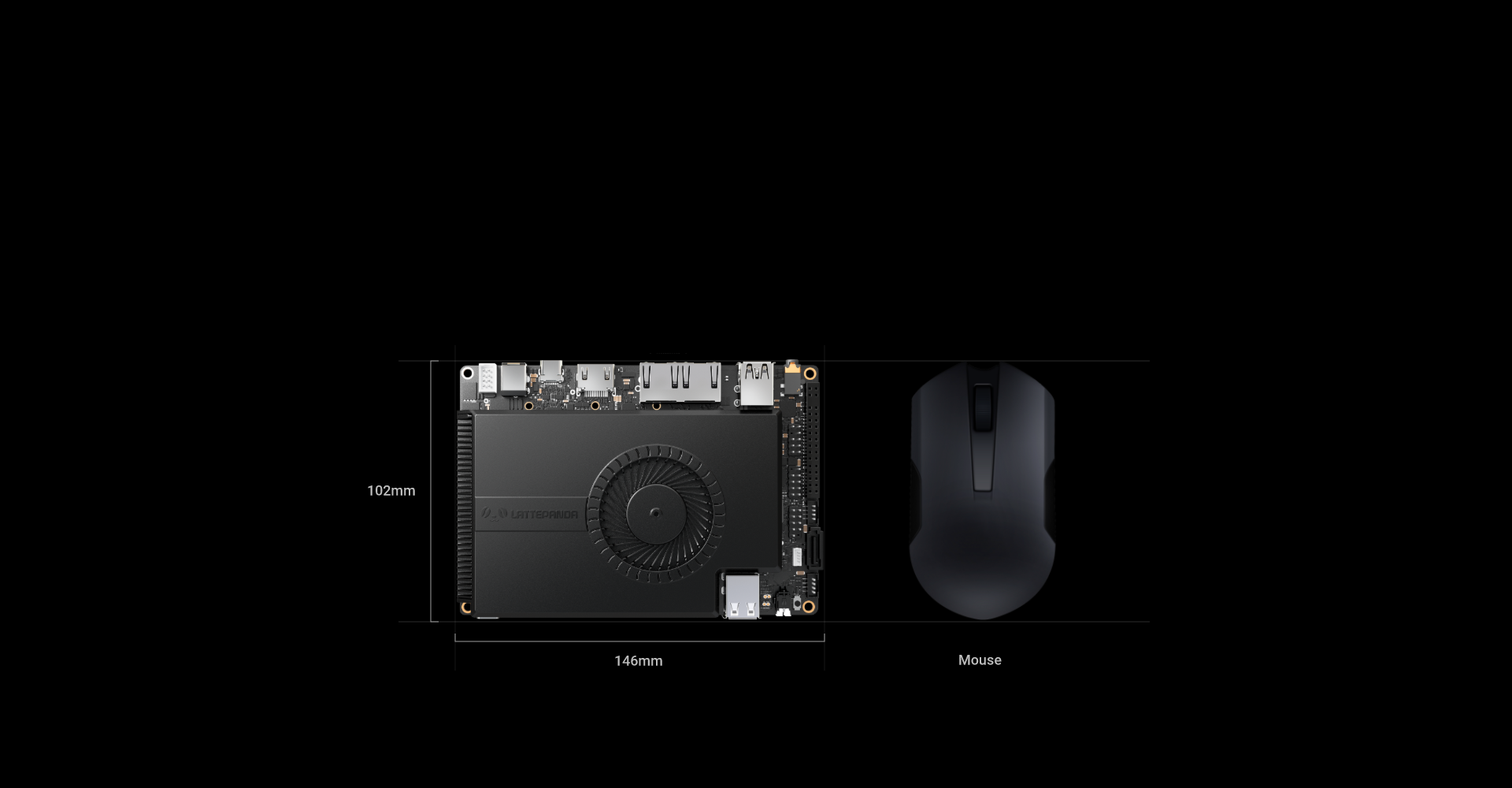

라떼판다 시그마의 크기는 일반 마우스의 길이와 비슷한 세로 높이, 가로는 15cm정도로 소형 임베디드 보드 대비 사이즈가 큰편이며 PC 마더보드로 본다면 Mini-ITX보다 작은 Nano-ITX(120x120mm)와 면적이 비슷한 수준입니다.

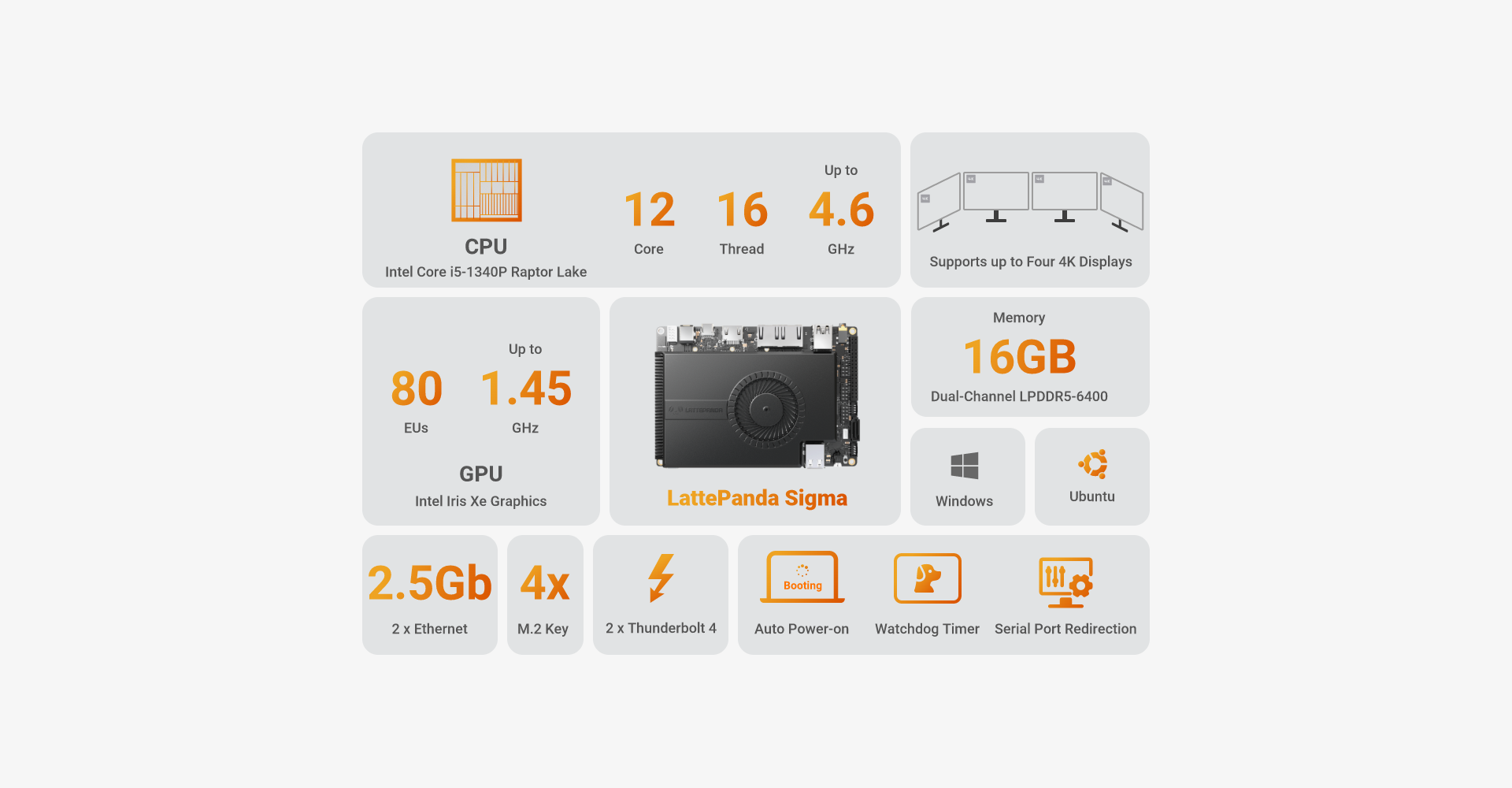

종합적으로 라떼판다 시그마의 구성 및 지원범위를 요약하자면 위와 같습니다.

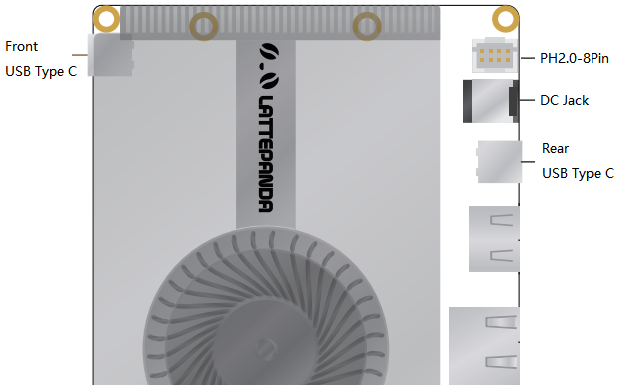

라떼판다 전원과 관련된 부분을 조금 더 살펴보겠습니다.
라떼판다의 전원은 다양한 형태로 이뤄지는데요, USB C-Type 포트를 통해 PD를 지원하며 DC 배럴잭, PCB에 실장된 pitch 2.0mm 헤더를 통해서도 전원공급이 이뤄지며 우선순위는 가장높은 전압레벨을 기준으로 하여 라떼판다 시그마에서 인식 후 전력공급을 받습니다.
PD 공급시 65W급 PD 전원이 아닌 90W이상의 PD전력 공급이 가능한 충전기/어댑터를 사용해야하며 DC배럴잭 또는 헤더 전원 공급시 12~20V, 90W급 전력공급이 가능한 전원을 사용해야합니다.

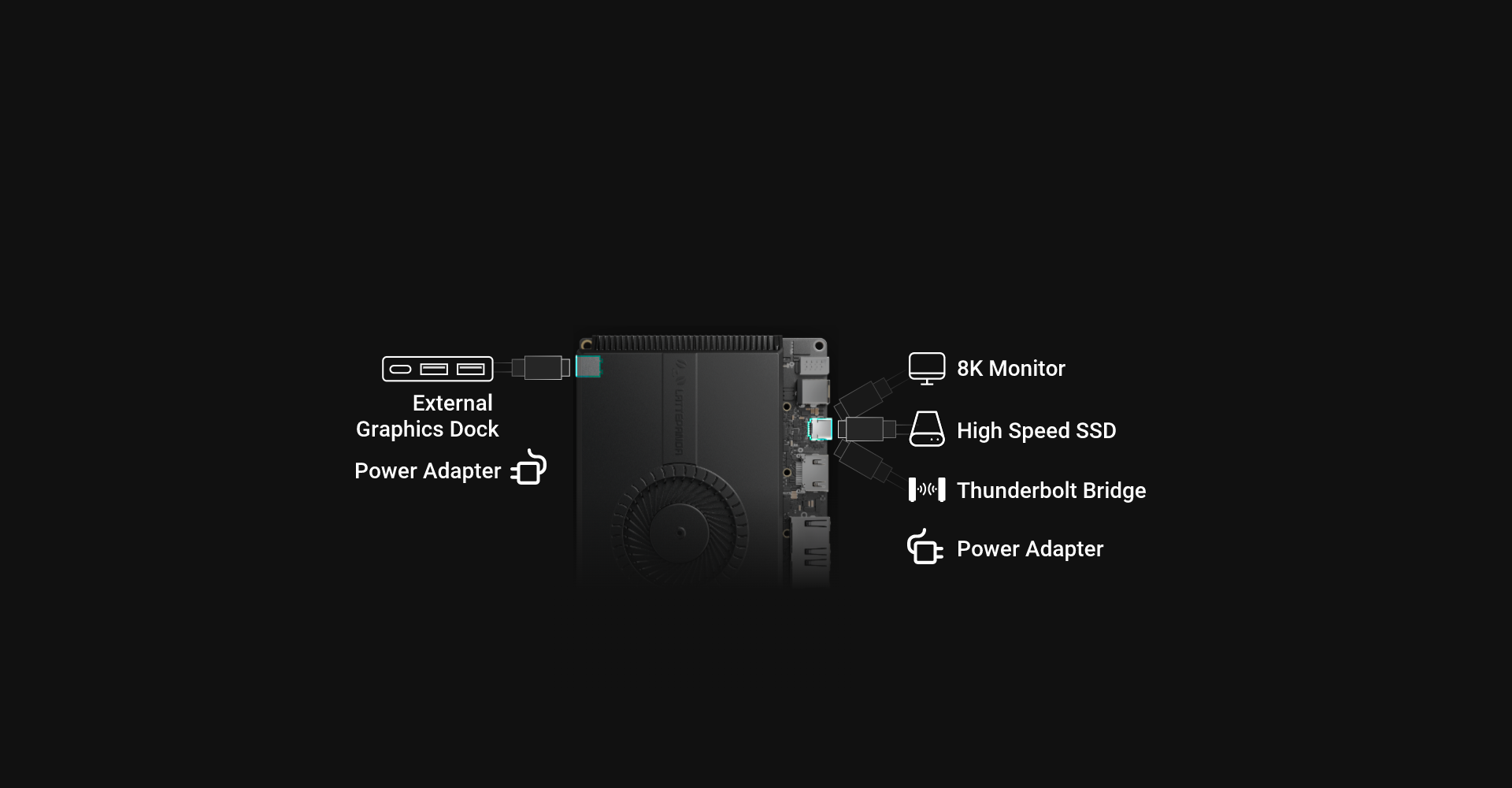

라떼판다의 C타입 포트는 썬더볼트4를 지원하므로 폭넓은 확장성을 지닙니다.
전력공급, 외장 그래픽독, 썬더볼트 브릿지, 8K급 모니터확장, 외장 NVMe SSD 등을 사용할 수 있습니다.

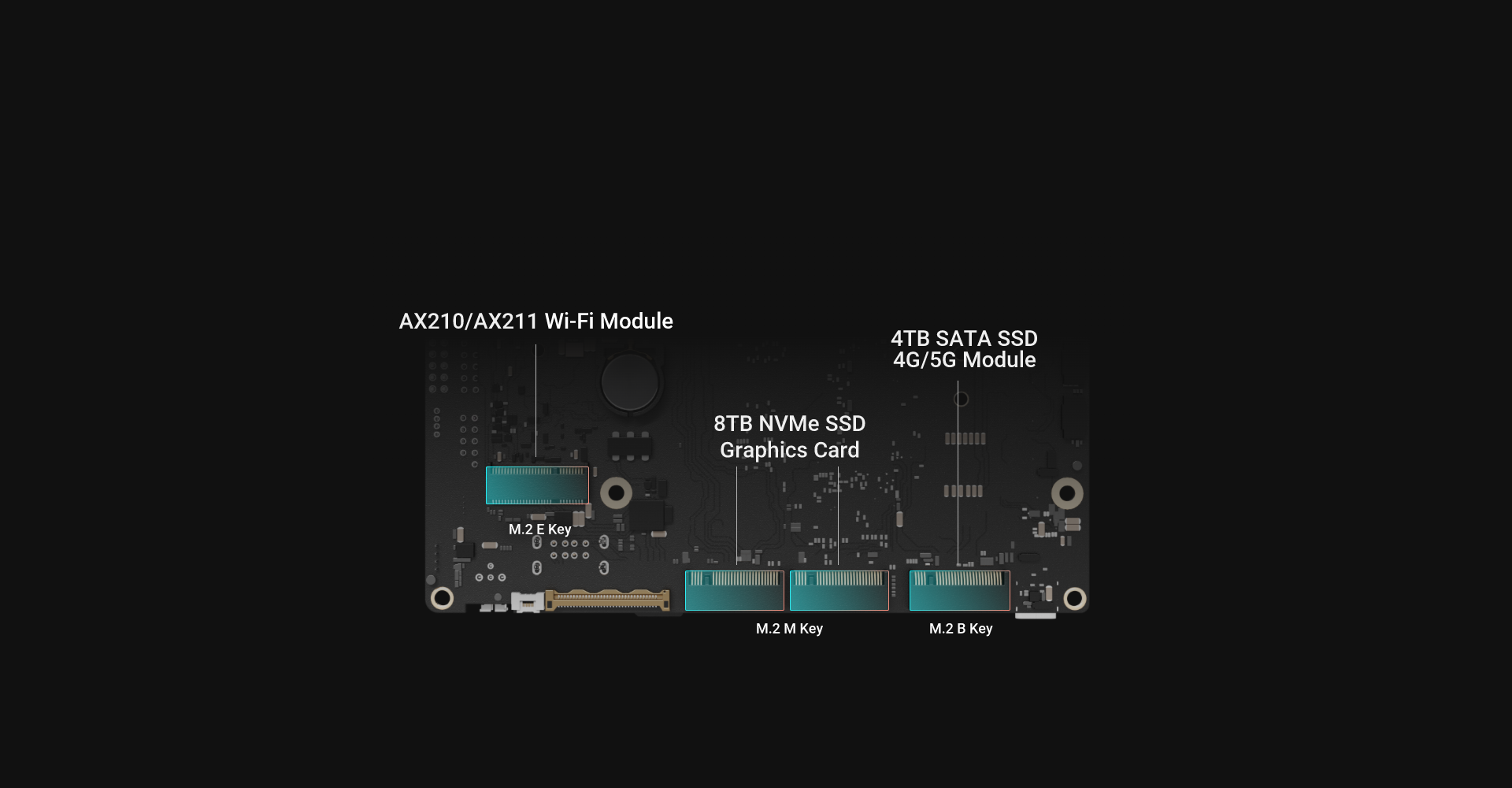

후면에 실장된 M.2 소켓은 Wi-Fi모듈부터, NVMe SSD, 4G/5G 무선통신모듈을 사용할 수 있으며 전작대비 더 많은수의 M.2 소켓을 지원하여 확장성 또한 잘 갖춘편입니다. 사실 이정도의 M.2 슬롯을 지원한다면 PC 마더보드 중 ITX 폼팩터에 준하는 수준으로 임베디드 보드의 인터페이스 확장성을 고려한다면 매우 높은 수준의 확장성을 갖춘 보드라고 볼 수 있습니다.

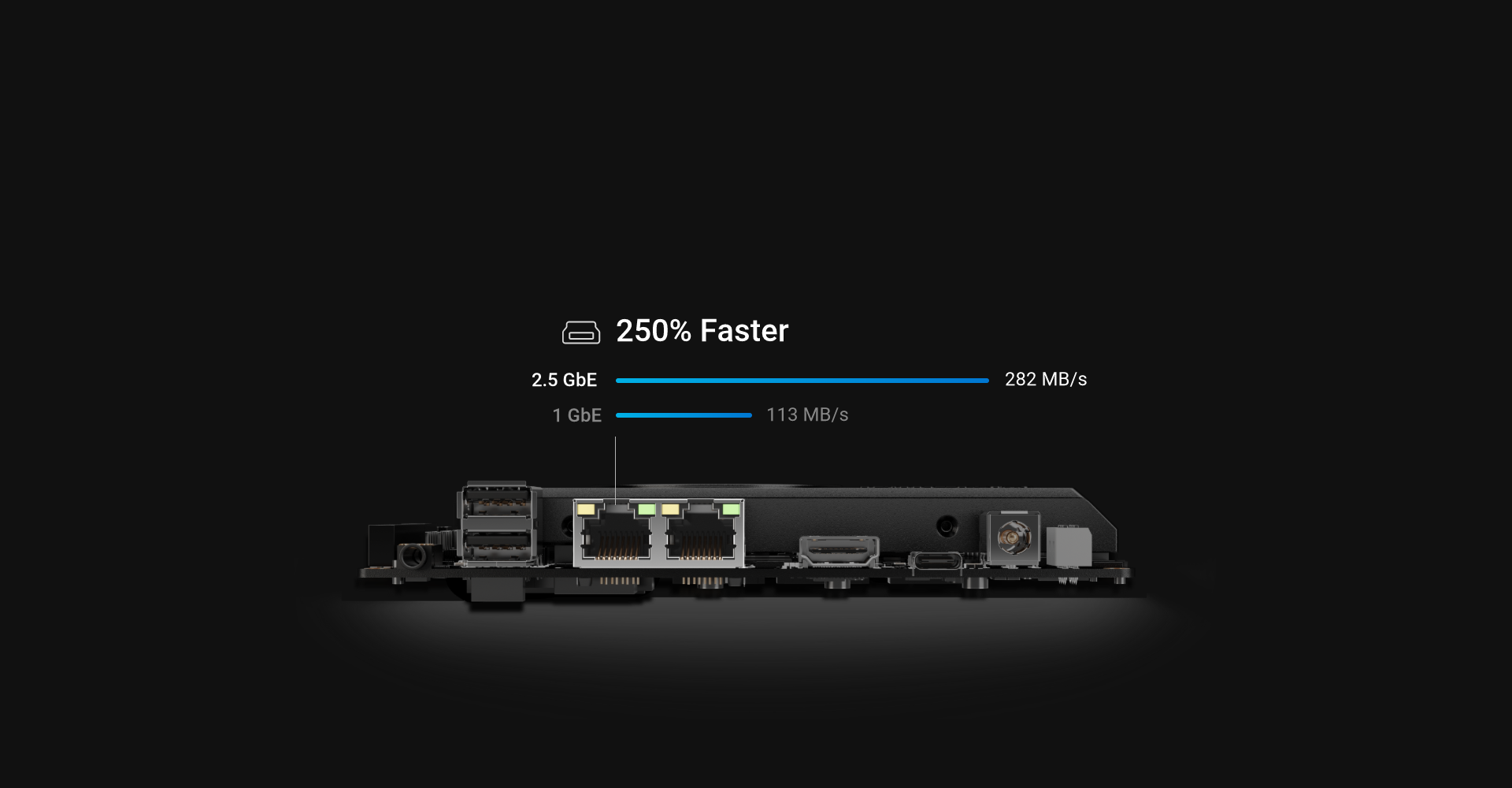

이더넷 포트 또한 기가비트 포트가 아닌 2.5Gbit포트 2개를 둬 WAN/LAN 포트를 개별사용하거나 다양한 형태로 디바이스와 고속으로 결합할 수 있습니다.









명색이 임베디드보드로 제품군이 잡힌만큼 네이티브 RS232/485를 지원하며 다른 임베디드 보드,MCU 및 하위 제어기들을 CoProcessor 형태로 별도의 컨버터를 사용하지않고도 구성할 수 있습니다.
대용량 저장장치를 위한 SATA포트도 마련되어있어 포트 구성을 더욱 잘 활용할 수있다고 볼 수 있습니다.



아래는 라떼판다 시그마 컴포넌트 종합 테이블입니다.

Processor	CPU	Intel® Core™ i5-1340P
Cores / Threads		12C(4P+8E) / 16T
Max Turbo Frequency		4.60 GHz(Performance-core), 3.4 GHz(Efficient-core)
L2 Cache		12 MB
Base Power		28 W
Graphics		Intel® Iris® Xe Graphics
Max Dynamic Frequency		1.45 GHz
Execution Units		80
Co-processor		Microchip® ATmega32U4-MU
Memory	Technology	Dual-Channel LPDDR5-6400
Capacity		16GB
Storage	Drive Form Factor	M.2 SSD (NVMe/SATA), SATA Drive
Wireless	Wireless Form Factor	M.2 Wireless Module (PCIe/CNVio)
Display	HDMI Port	HDMI 2.1, Up to 4096 x 2304 @ 60Hz
USB Type-C Port		DP 1.4a, Up to 7680 x 4320 @ 60Hz (One Monitor)
Embedded Display Port		eDP 1.4b, Up to 4096 x 2304 @ 120Hz
External I/O	USB Type-A	2 x USB2.0 (480Mbps), 2 x USB3.2 Gen 2 (10Gbps)
USB Type-C		2 x Thunderbolt™ 4 (40Gbps)
HDMI		HDMI 2.1
Ethernet		2 x 2.5GbE RJ45 Ports (Intel® i225-V Gigabit Ethernet Controller, Supports 10/100/1000/2500 Mbps, WOL)
Power		5.5mm x 2.5mm DC Jack
Audio		3.5mm Microphone Headphone Combo Connector
Sim Card		Micro Sim Card Slot
Internal I/O	USB 2.0	2.0mm Pitch 4-Pin Connector, 480Mbps
Fan		1.27mm Pitch,12V 4-Wire Fan Connector, PWM Control
SATA		SATA 6.0 Gb/s Data Connector, 2.0mm Pitch 4-Pin Power Connector
Front Panel		2.54mm Pitch 9-Pin Header, Supports Power, Reset, Power LED, HDD LED
Front Audio Panel		2.54mm Pitch 9-Pin Header, Supports High Definition Audio (HD), Line-Out, Mic-in
COM		2.54mm Pitch 9-Pin Header, Supports RS232, RS485
GPIO		2.54mm Pitch 34-Pin Header, Including ATmega32U4 I/O Pins, 5V Power Pins, S0/S3/S4 State Pins
eDP		0.5mm Pitch 40-Pin Connector, 4 Lanes
Expansion Slot	M.2 M Key	Type 2280, Supports PCIe 3.0 x4
		Type 2280, Supports PCIe 4.0 x4
M.2 B Key		Type 2242/2252/2280, Supports SATA III/PCIe 3.0 x1, USB2.0, USB3.0, SIM
M.2 E Key		Type 2230, Supports PCIe 3.0 x1, USB2.0, Intel CNVio
Security	TPM	Processor's Built-in TPM (2.0)
Power	Power Input	5.5mm x 2.1mm DC Jack: DC 12~20V
		USB Type C: PD 20V
Power Adapter		19V DC, 4.74A, 90W
RTC Battery		CR1220 Battery Holder: 3V
		1.27mm Pitch 2-Pin Connector: 3V
Operating System	Microsoft Windows	Windows 10, Windows 11
Linux		Ubuntu, Promox VE
Environment	Operating Temperature	0~45℃
Relative Humidity		0%~80%RH
Dimension	Form Factor	3.5", 146 x 102 mm
Model(SKU)	DFR1080	LattePanda Sigma (16GB RAM, no SSD, no WiFi)
	DFR1081	LattePanda Sigma (16GB RAM, 500GB PCIe 4.0 x4 NVMe SSD, Intel AX211 WiFi6E)

고성능 임베디드보드, 미니PC, IoT 시스템 PC를 구성하려는 유저라면 한번쯤 살펴볼만한 임베디드라 생각합니다.
아래 출처를 통해 보다 자세한 정보를 얻을 수 있습니다.
