오늘은 복수의 NVMe SSD를 사용하는 유저, NVMe SSD 유지보수가 잦은 유저, NVMe SSD를 최대한 확장하고자 하는 유저에게 적합한 제품을 소개해볼까 합니다. 저장장치 제품군 전문 기업인 ICYDOCK에서 이번 ToughAmrmor 라인업의 신제품을 출시했는데요, MB842MP-B NVMe SSD 컨버터는 MB840M2P-B NVMe SSD 컨버터의 개선형 제품으로서 PCIe 슬롯을 활용하여 2개의 NVMe SSD를 독립적으로 사용할 수 있는 제품입니다. PCIe4.0을 지원하며 8레인을 할당받아 2개의 4레인으로 분기되어 동작하며 개별적인 디스크 인식이 가능한 장점이 있습니다.
PCIe to NVMe SSD Card 제품군들이 대다수 Raid Card 형태로 동작하는 것과는 다르게 독립적으로 디스크 인식이 가능하고 간편한 탈착방식을 지닌점은 큰 강점으로 꼽을 수 있는데요, 아래에서 언박싱을 시작으로 MB842MP-B NVMe SSD 컨버터를 살펴보도록 하겠습니다.

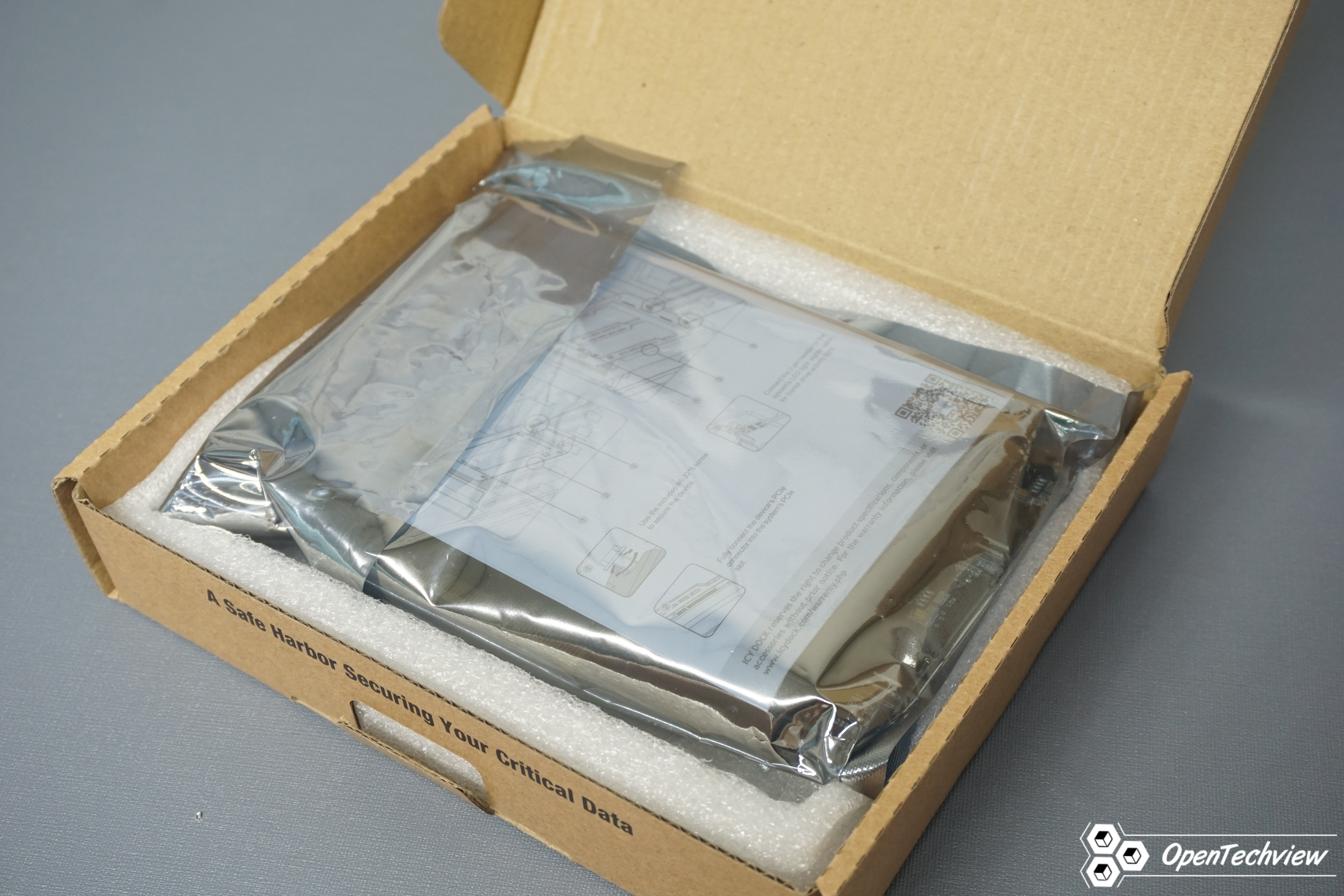

MB842MP-B NVMe SSD 컨버터 패키지박스 외형.
무지박스에 전작 제품인 MB840M2P-B NVMe SSD 컨버터와 구분하여 라벨링 되었습니다.앞서 살펴본 MB840M2P-B NVMe SSD 컨버터 또한 매우 간편한 탈착방식을 지녀 필자와 같이 다수의 NVMe SSD를 벤치마크하기에 적합한 제품이였습니다.

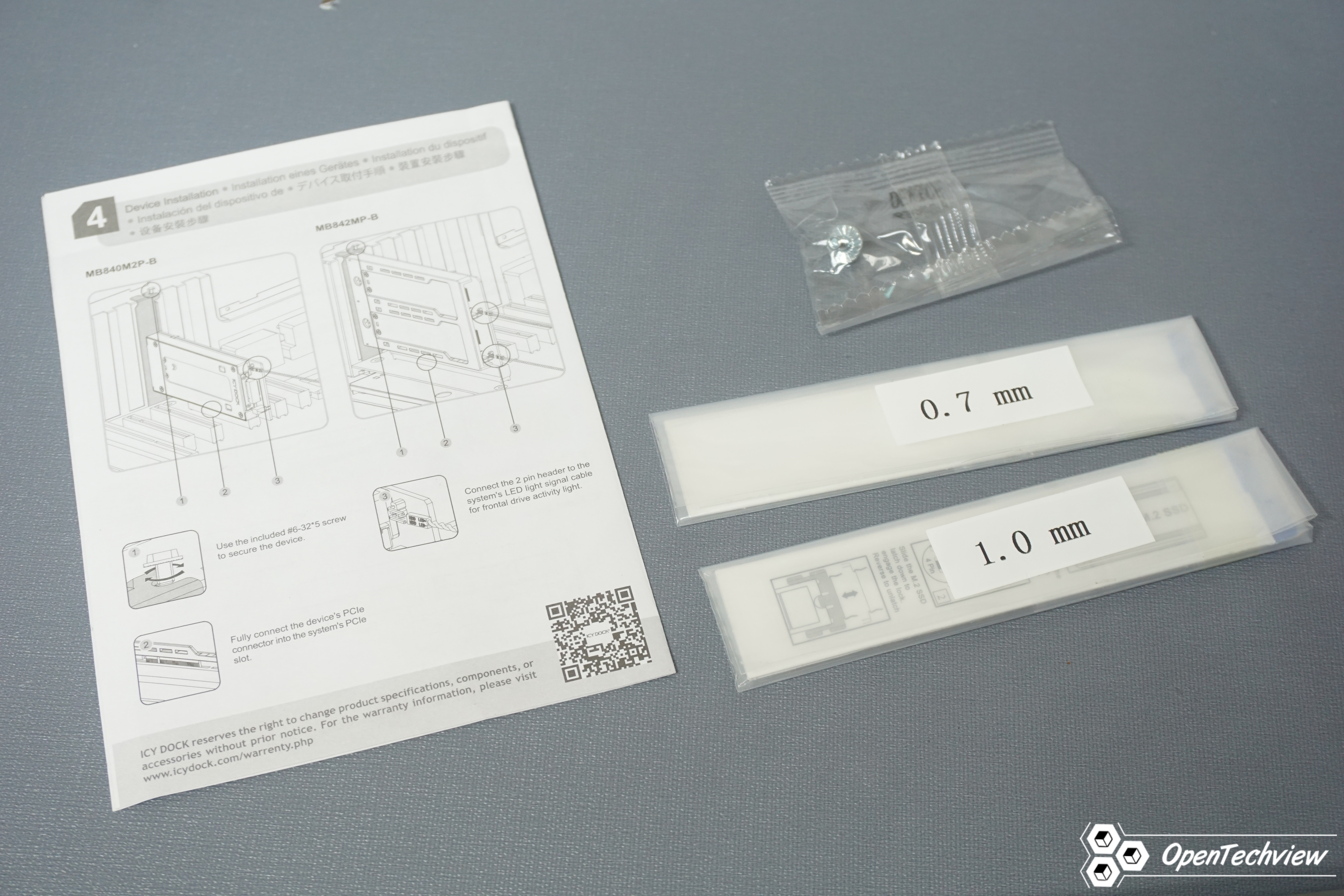

구성품은 사용자 설명서, 써멀패드 및 나사로 구성되었습니다.

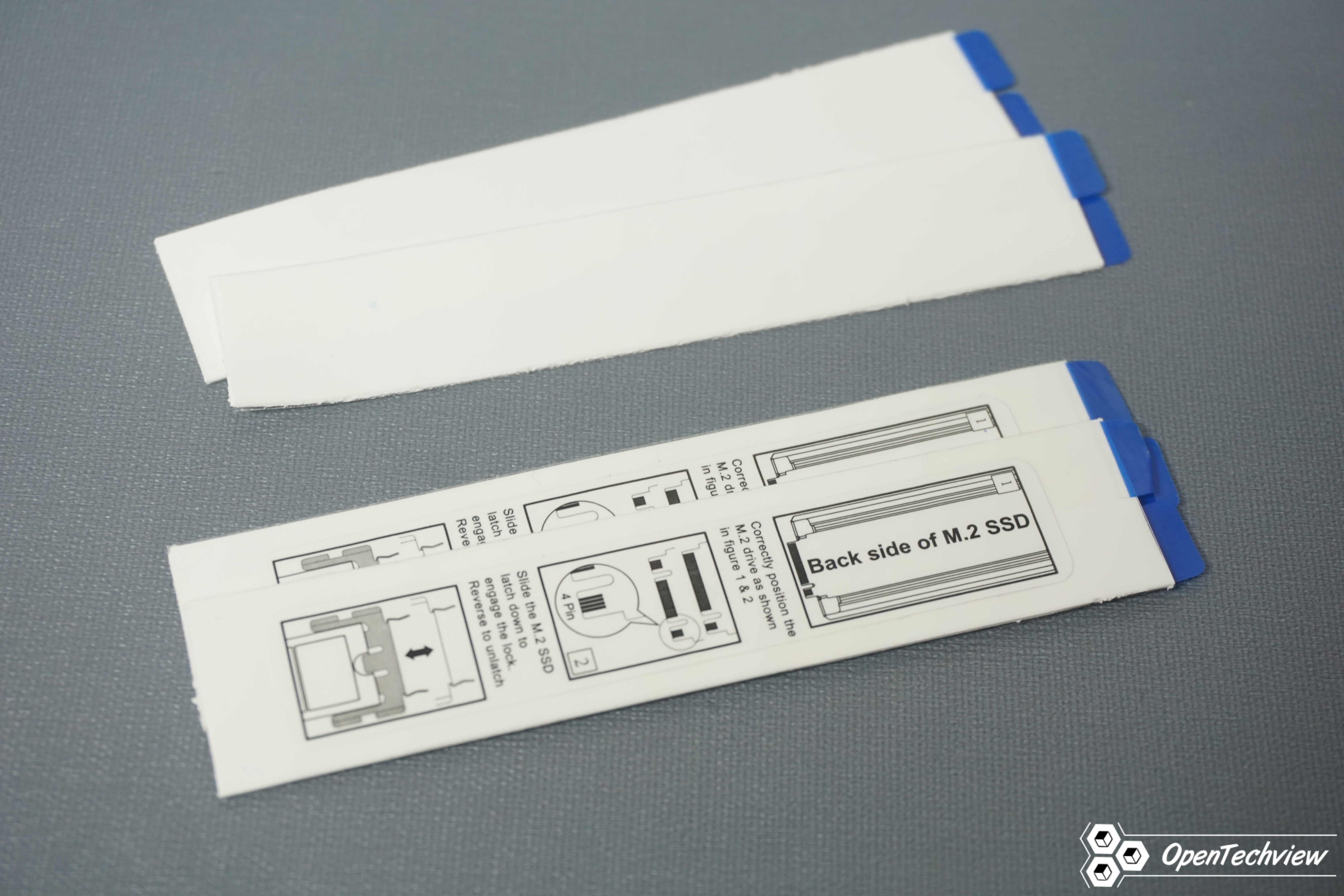

써멀패드는 앞뒷면 모두 부착할 수 있는 형태로 NVMe SSD를 알루미늄 NVMe SSD 엔클로저로 열을 전달하는 역할을 합니다.

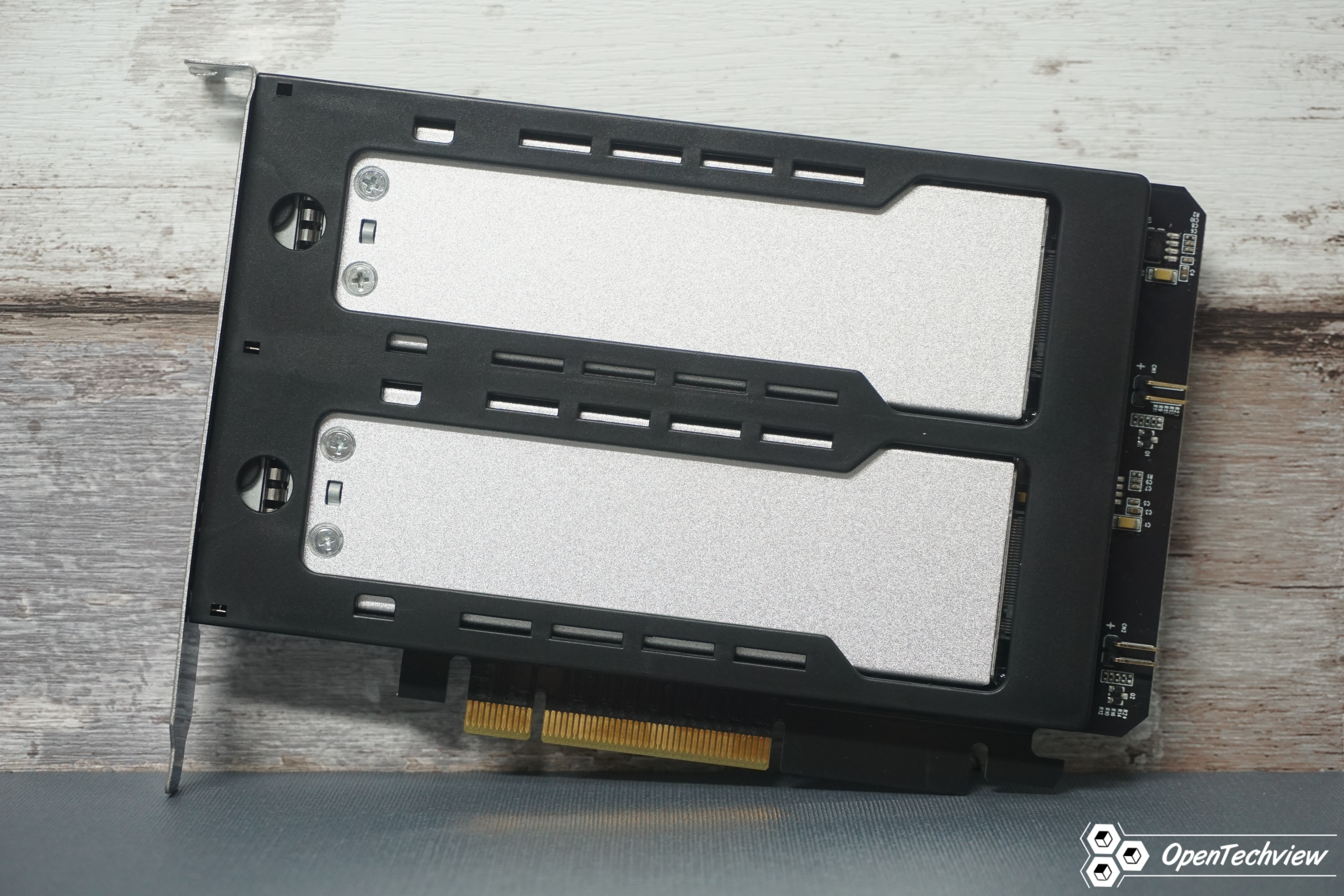

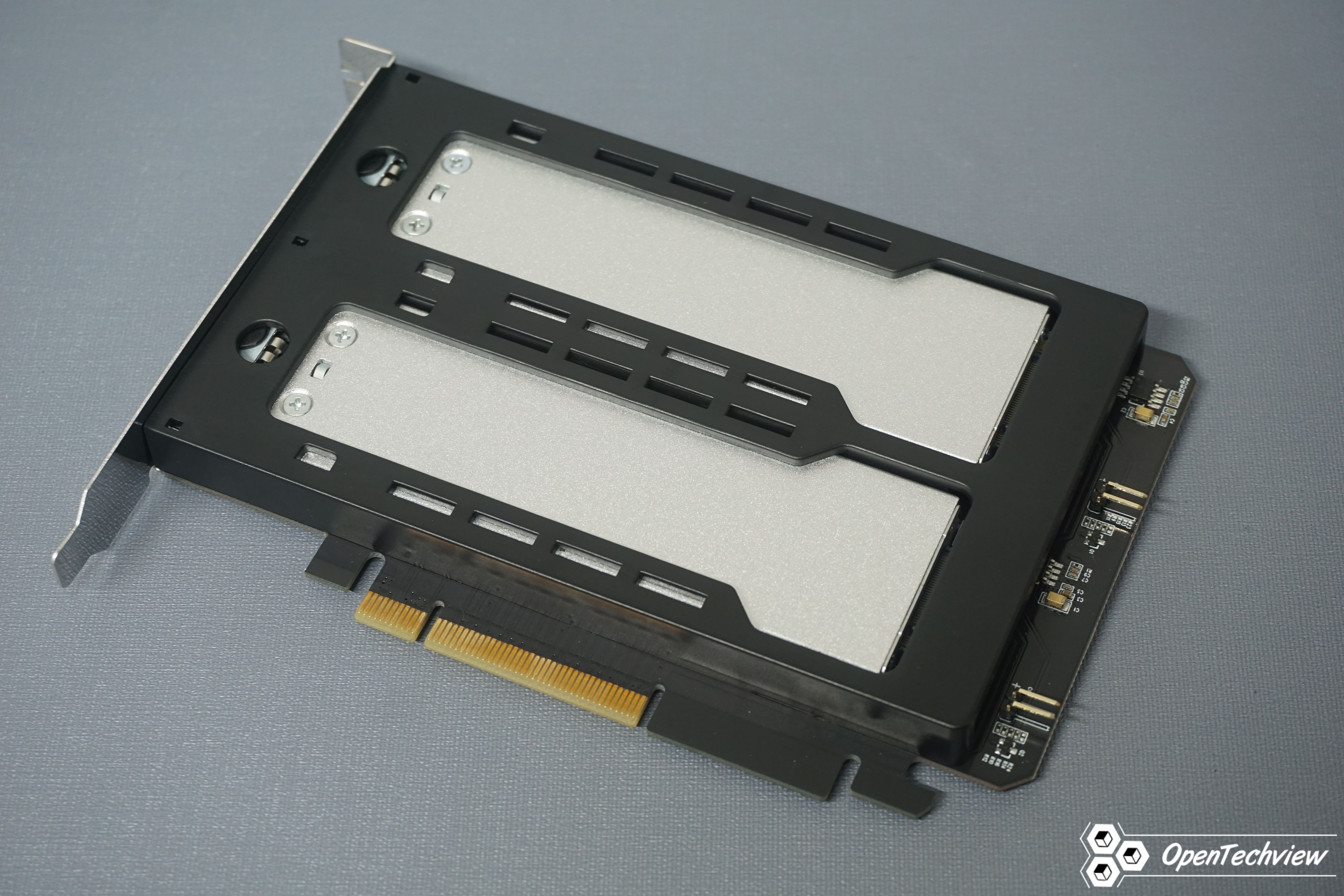

MB842MP-B NVMe SSD 컨버터 본체 외형.
2개의 NVMe SSD를 PCI 브라켓을 통해 보관할 수 있는 구성으로 NVMe SSD 엔클로저가 외부로 노출되는 모습입니다.

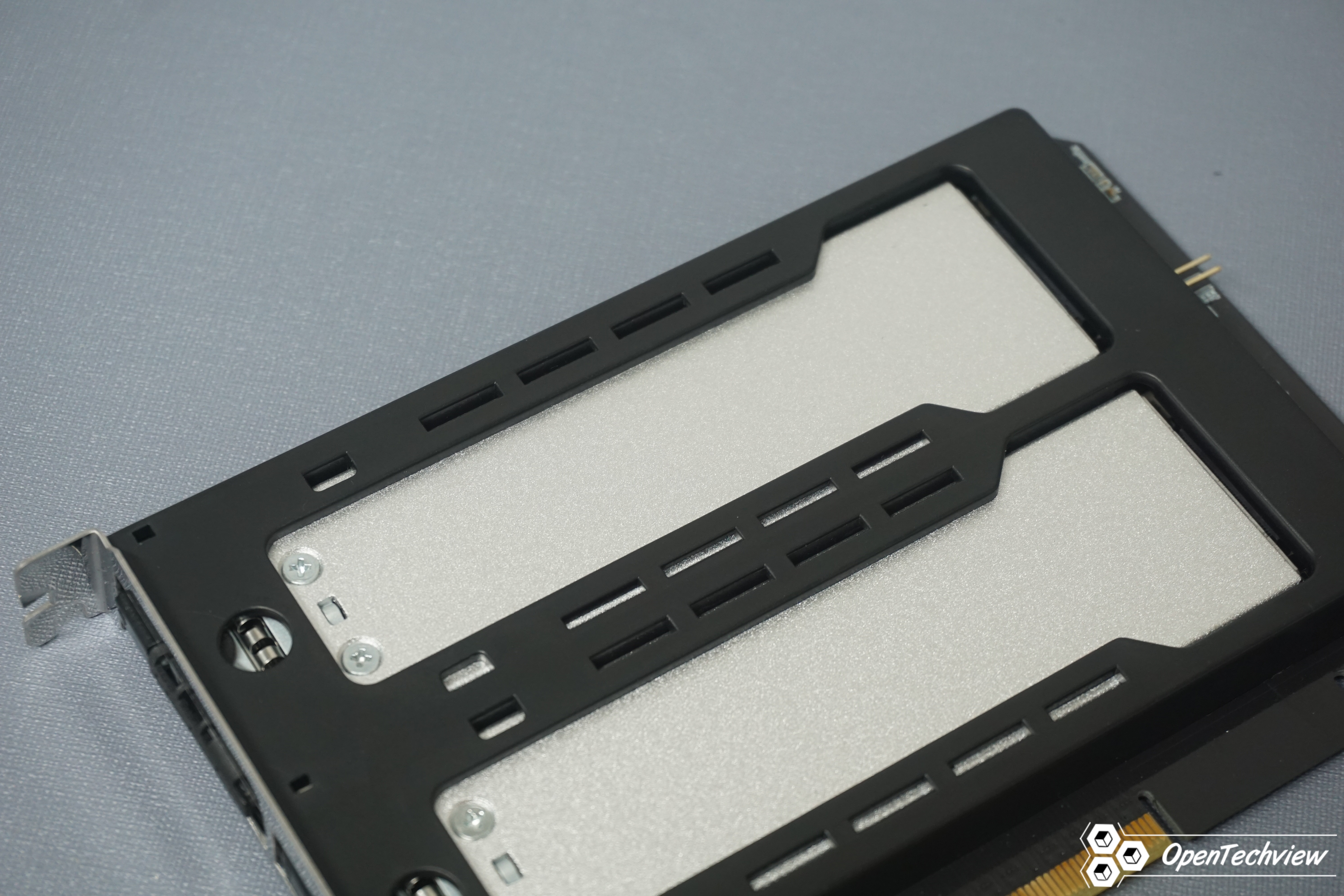

PCB를 감싸는 간단한 플라스틱 재질 프레임은 엔클로저가 PCB의 M.2 소켓에 정확하게 고정되기 위한 구조물이였습니다.

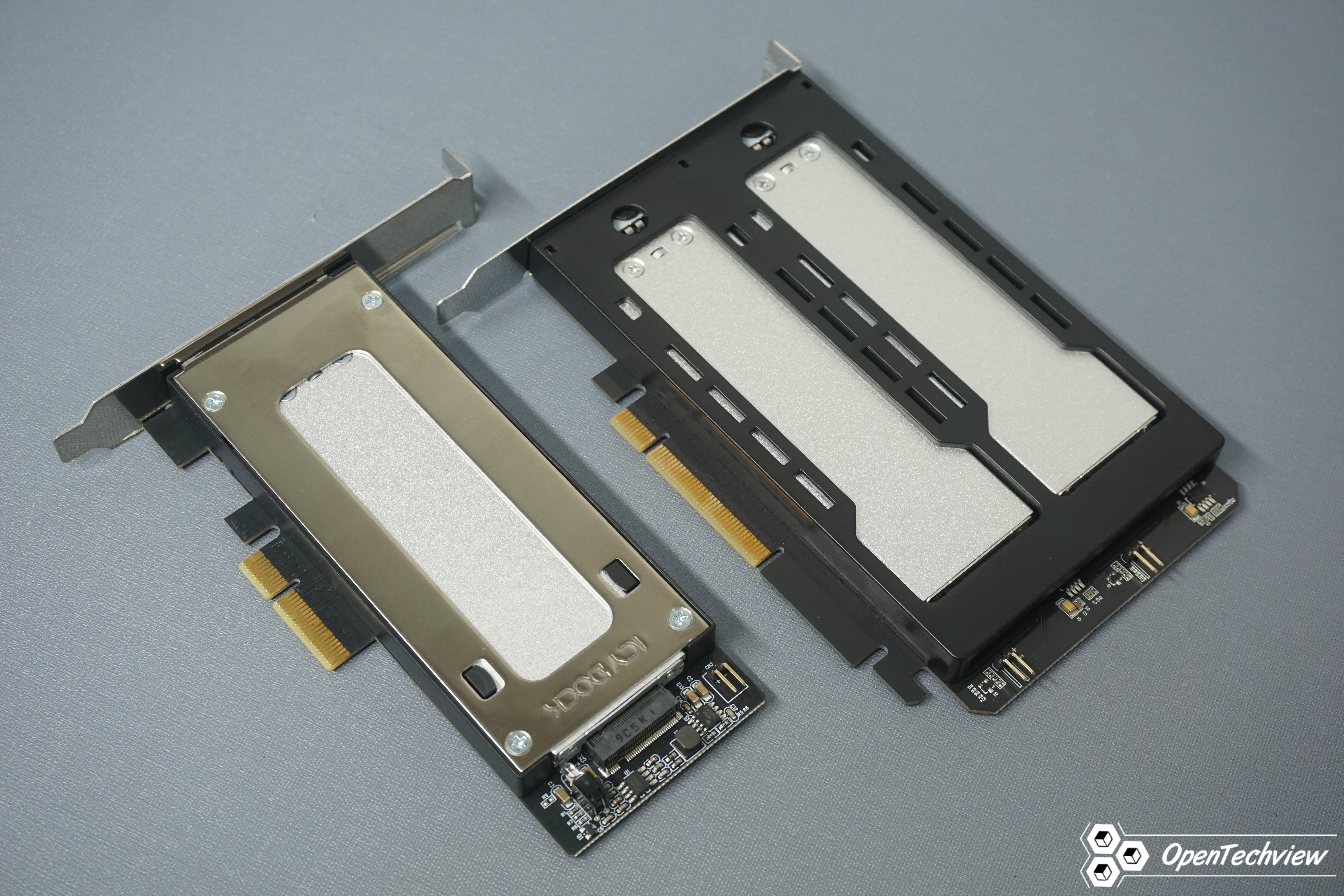

전작 제품인 MB840M2P-B와 나란히 배치해봤습니다.
엔클로저 삽입 방식은 동일하나 전작엔 금속재질의 프레임이 적용된 반면 이번 제품은 플라스틱 프레임이 적용되어 아쉬운 부분이였습니다.
높은 완성도를 위해 동일한 프레임을 사용했으면 더 좋지 않았을까 생각합니다.

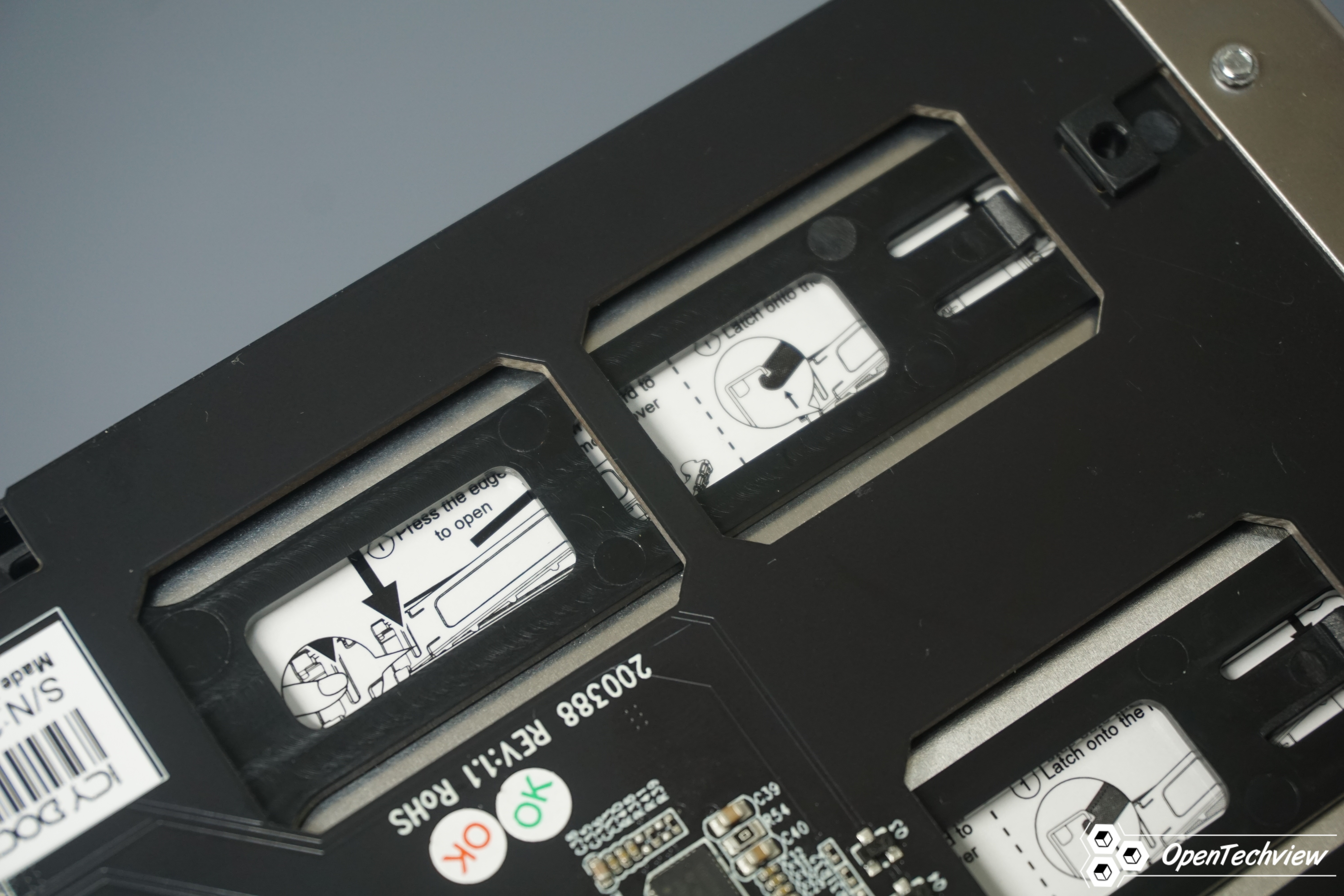

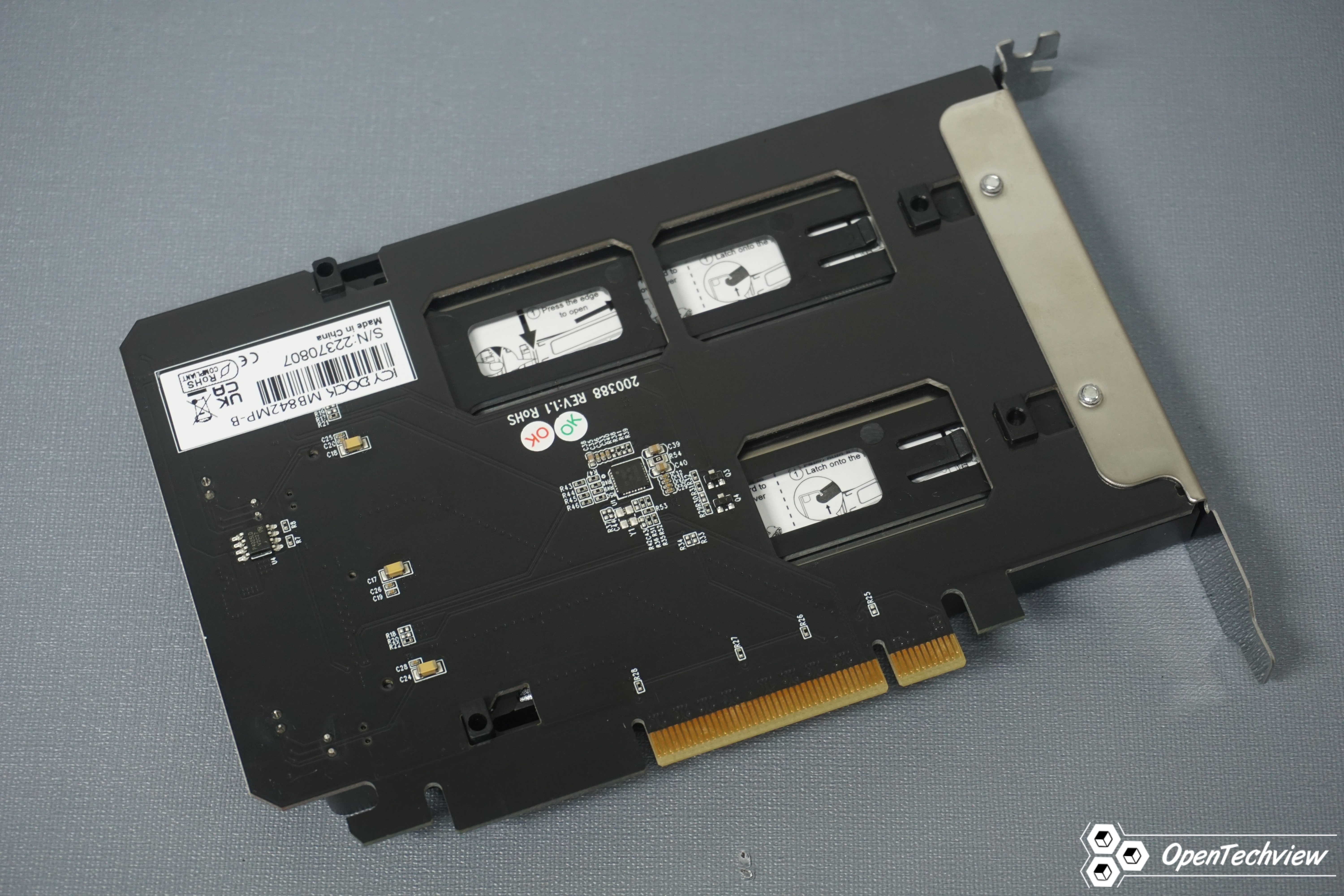

뒷면엔 PCIe 분기 IC 및 각종 소자들이 배치되었으며 PCB 색상은 프레임 색상과 동일하게 검은색 색상으로 일체감을 줍니다.
수납된 NVMe SSD 엔클로저는 PCB 상단을 통해서도 열이 배출되며 별도의 쿨링팬이 직접 식혀주는 타입이 아닌 엔클로저가 히트싱크 역할을 하는 패시브 타입의 냉각방식을 취하고 있는만큼 자연대류 및 시스템 내부의 공기 순환을 최대한 이용하기 위해 PCB에 냉각홀이 마련된 모습도 확인할 수 있었습니다.

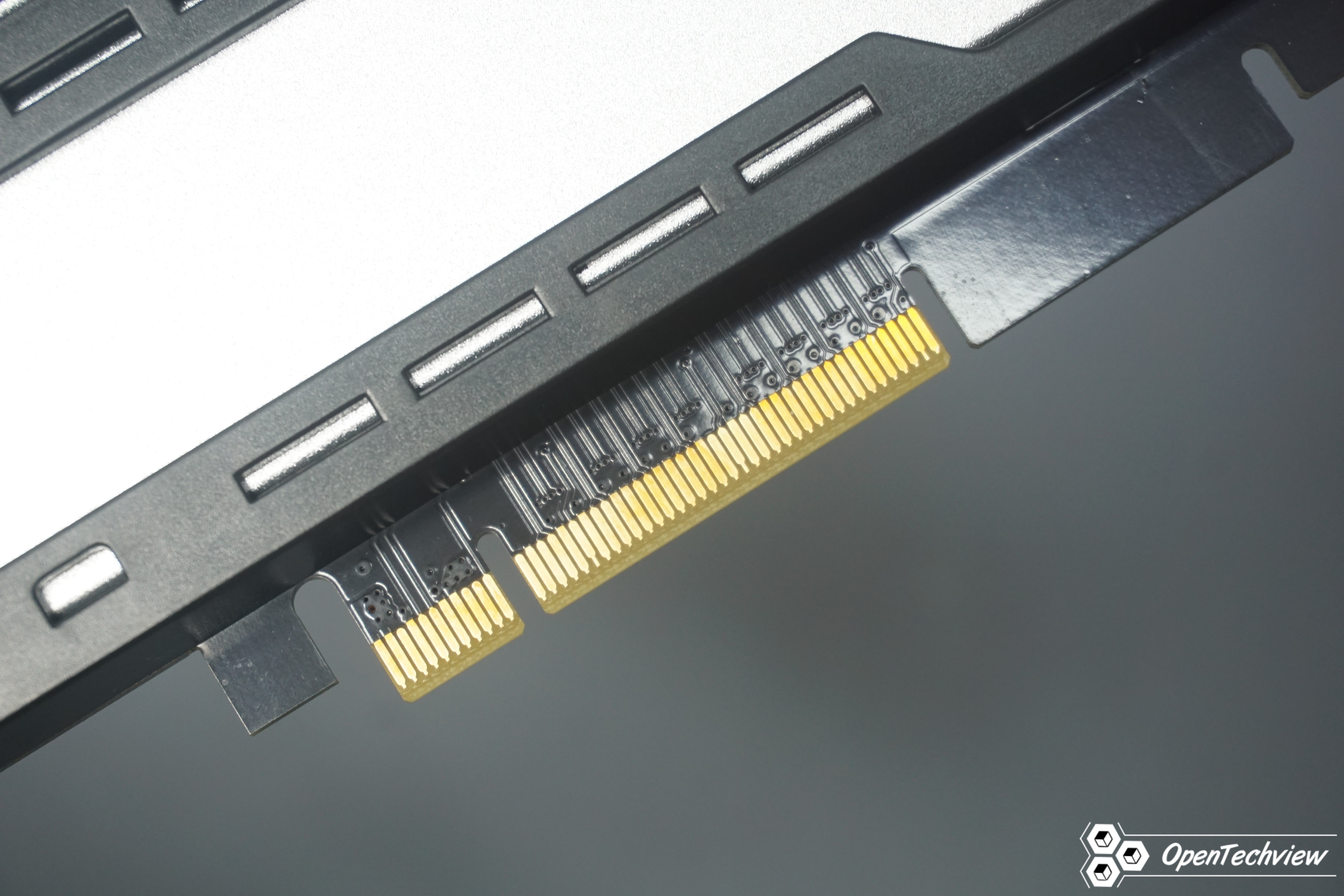

PCIe 슬롯은 x16슬롯에 장착되며 PCIe 인터페이스 할당은 8레인이 할당되어 각 NVMe SSD당 4레인씩 분기되어 연결되는 구조입니다.

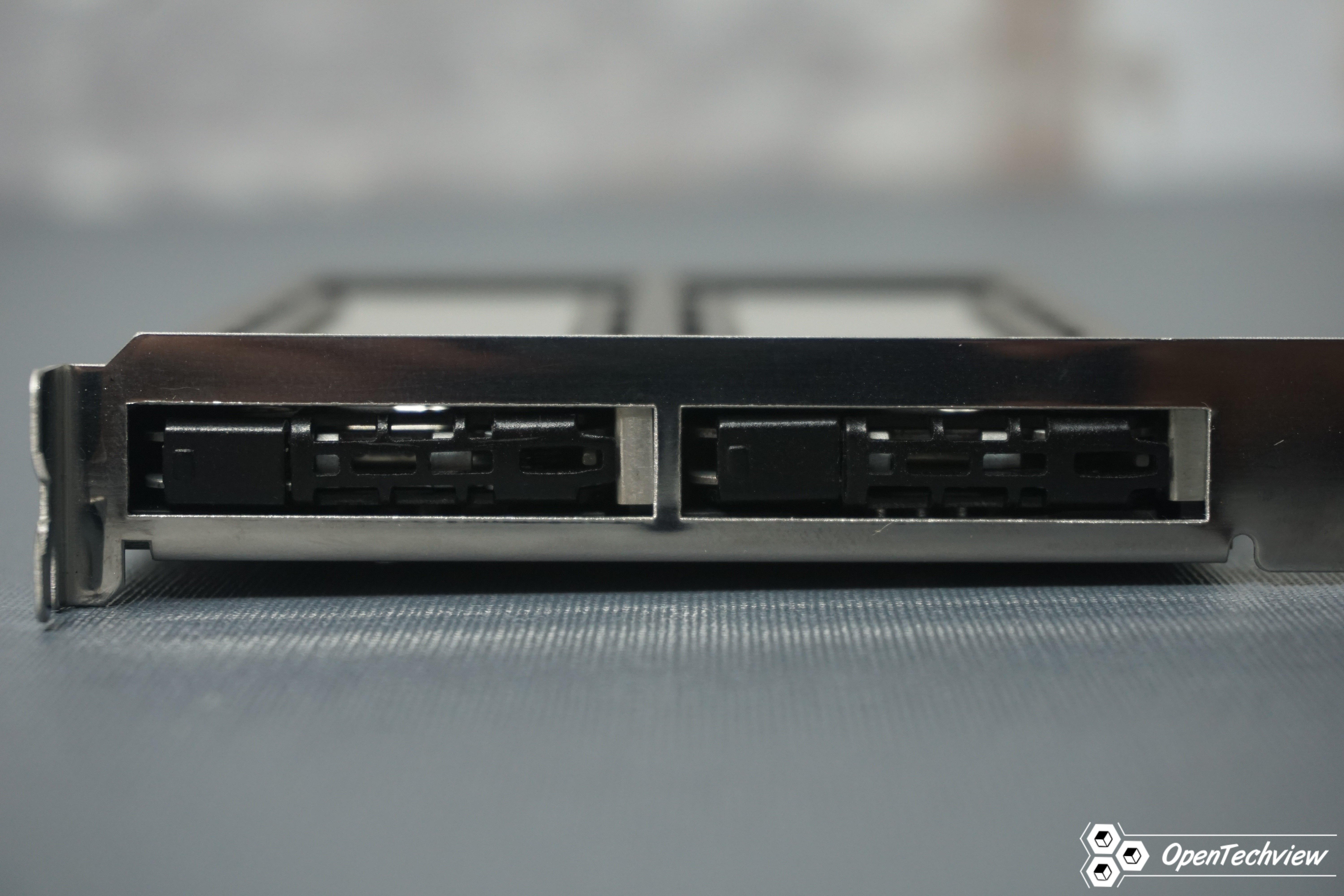

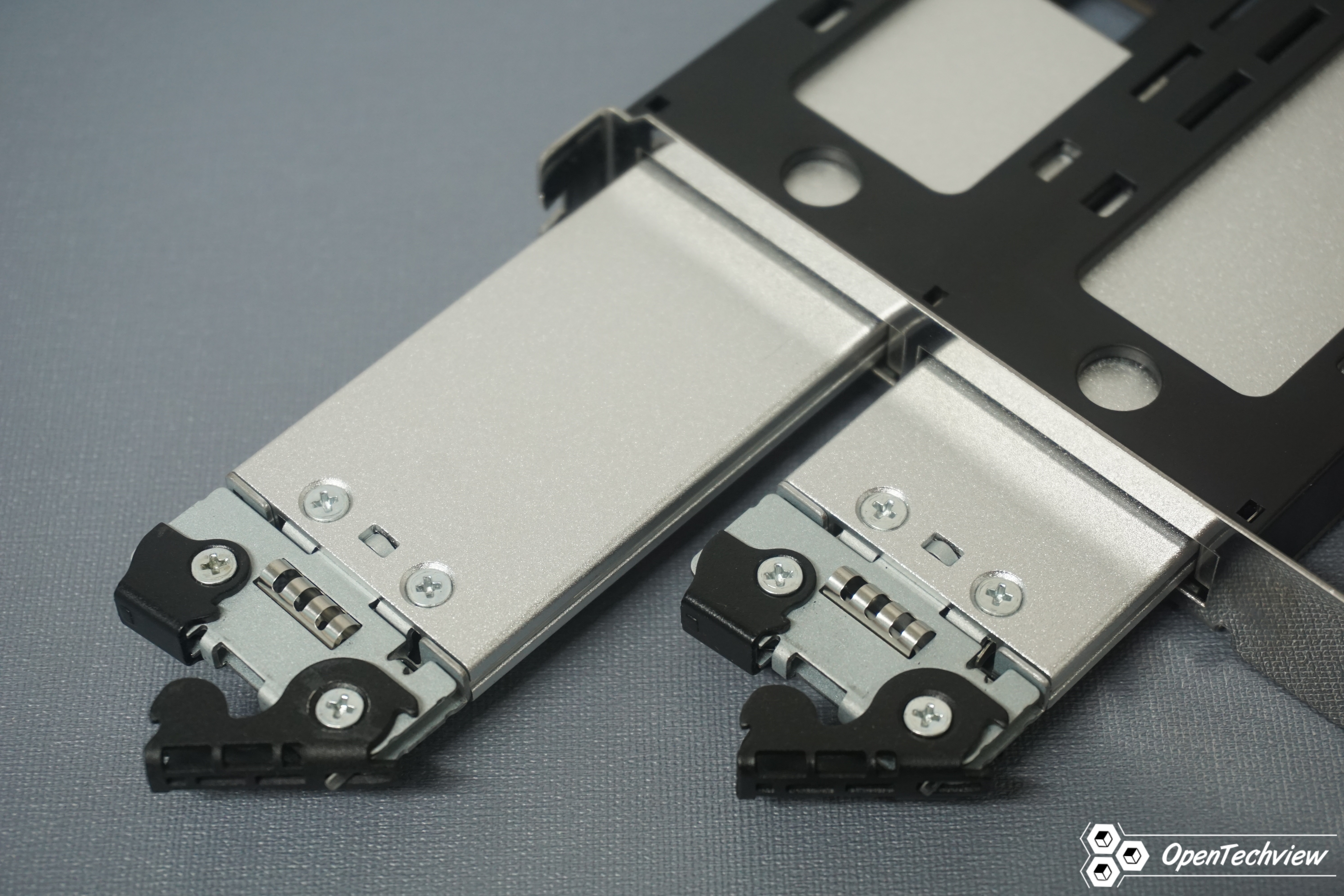

브라켓을 보면 냉각홀과 더불어 고정 걸쇠도 확인할 수 있는데요, 해당부분을 통해 NVMe SSD가 장착된 엔클로저를 외부로 꺼낼 수 있습니다.

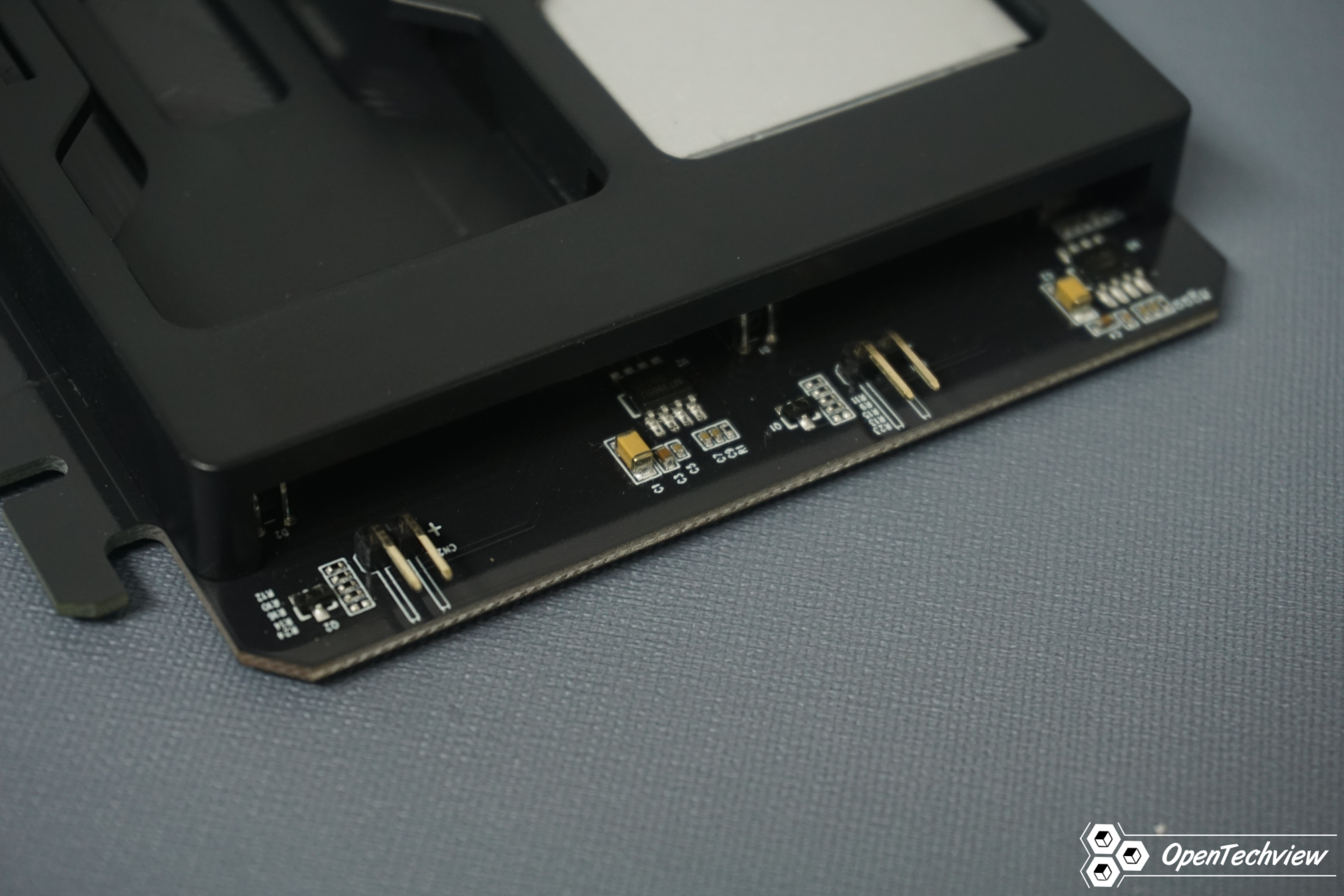

NVMe SSD의 구동상태를 확인할 수 있는 헤더핀도 2세트씩 자리잡고 있는데요, 해당 헤더핀은 pc케이스의 I/O헤더중 드라이브 동작 LED 또는 전원 LED 케이블과 연결하여 사용할 경우 NVMe SSD의 동작 상태를 케이스 외부에서도 쉽게 확인할 수 있습니다.
해당 헤더핀을 사용하지 않더라도 PCI 브라켓 또는 측면부를 통해 NVMe SSD의 동작상태를 확인할 수 있습니다.
NVMe SSD 엔클로저는 위와 같이 꺼내서 사용할 수 있습니다. 매우 간편한 탈착방식을 지녀 PC에서 NVMe SSD를 제거하는데 수 초가 안걸렸습니다. 장착방식도 마찬가지로 NVMe SSD를 엔클로저에 고정한 이후 부터는 PCI 브라켓으로 엔클로저를 밀어넣고 걸쇠를 닫기만 하면 고정이 되는만큼 NVMe SSD 유지보수면에서는 타사의 NVMe SSD 컨버터와 궤를 달리합니다.

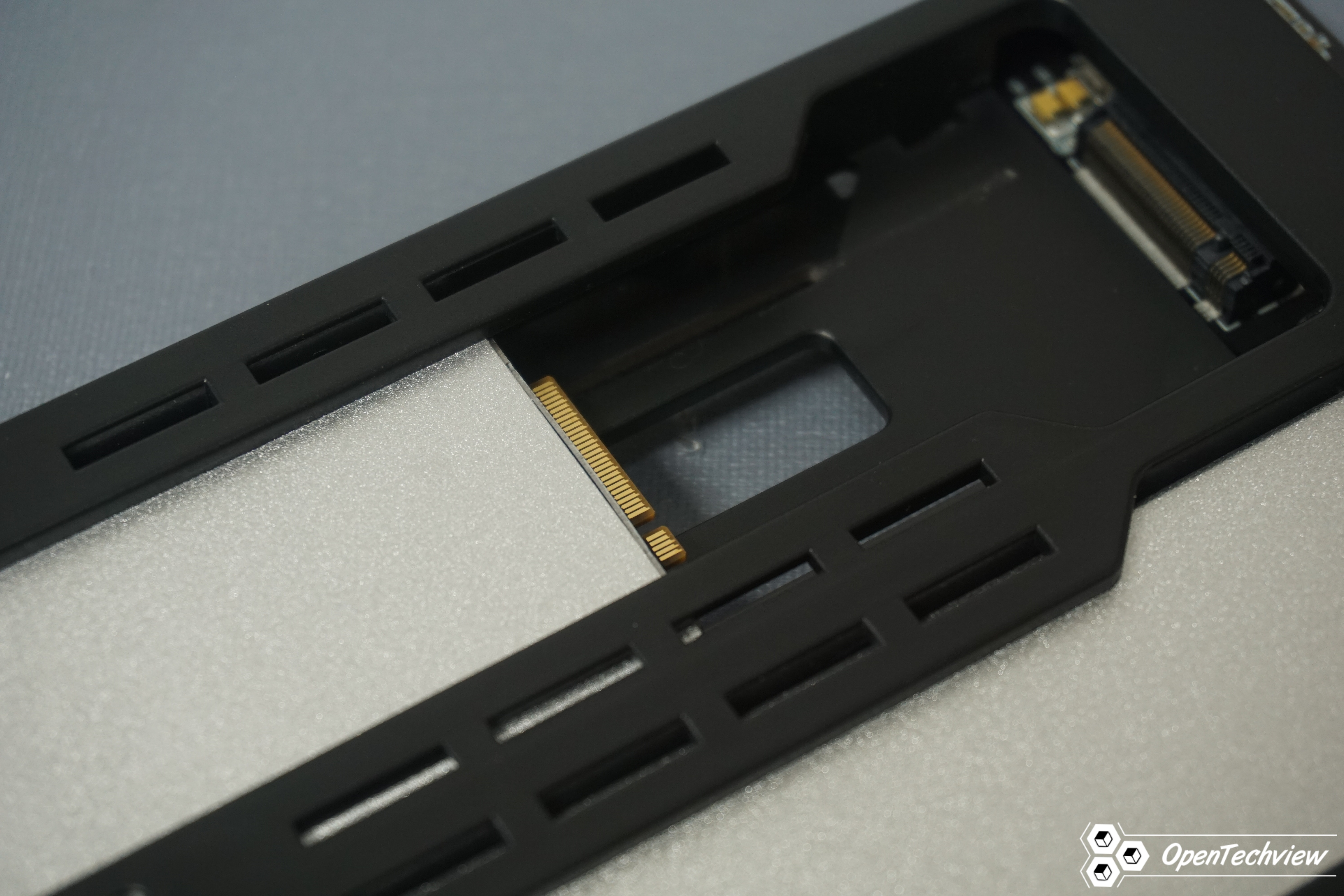

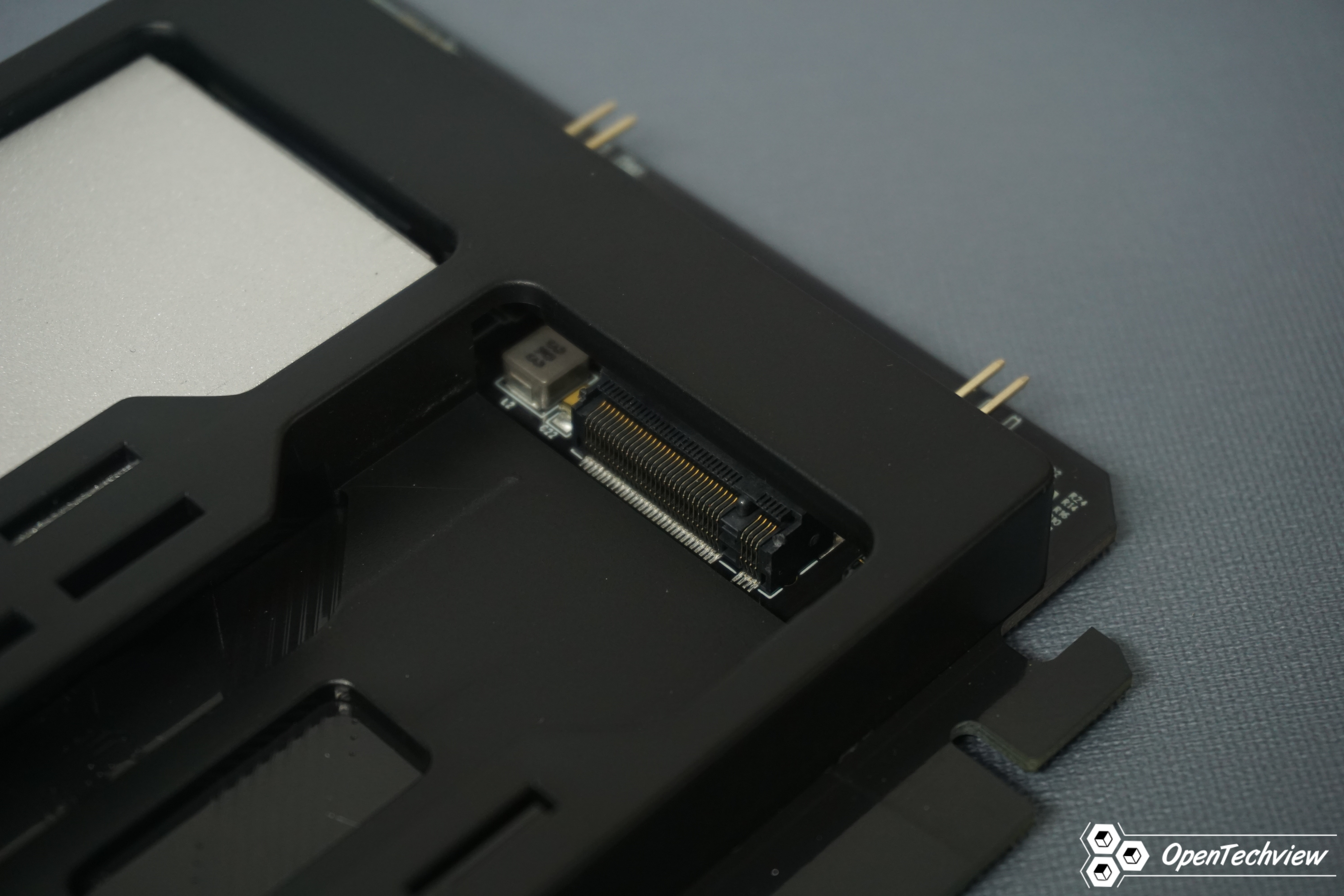

엔클로저를 제거하면 M.2 M-Key 소켓이 보이는데요, 기구적으로 딱맞게 해당 슬롯에 NVMe SSD가 장착되는 구조입니다.

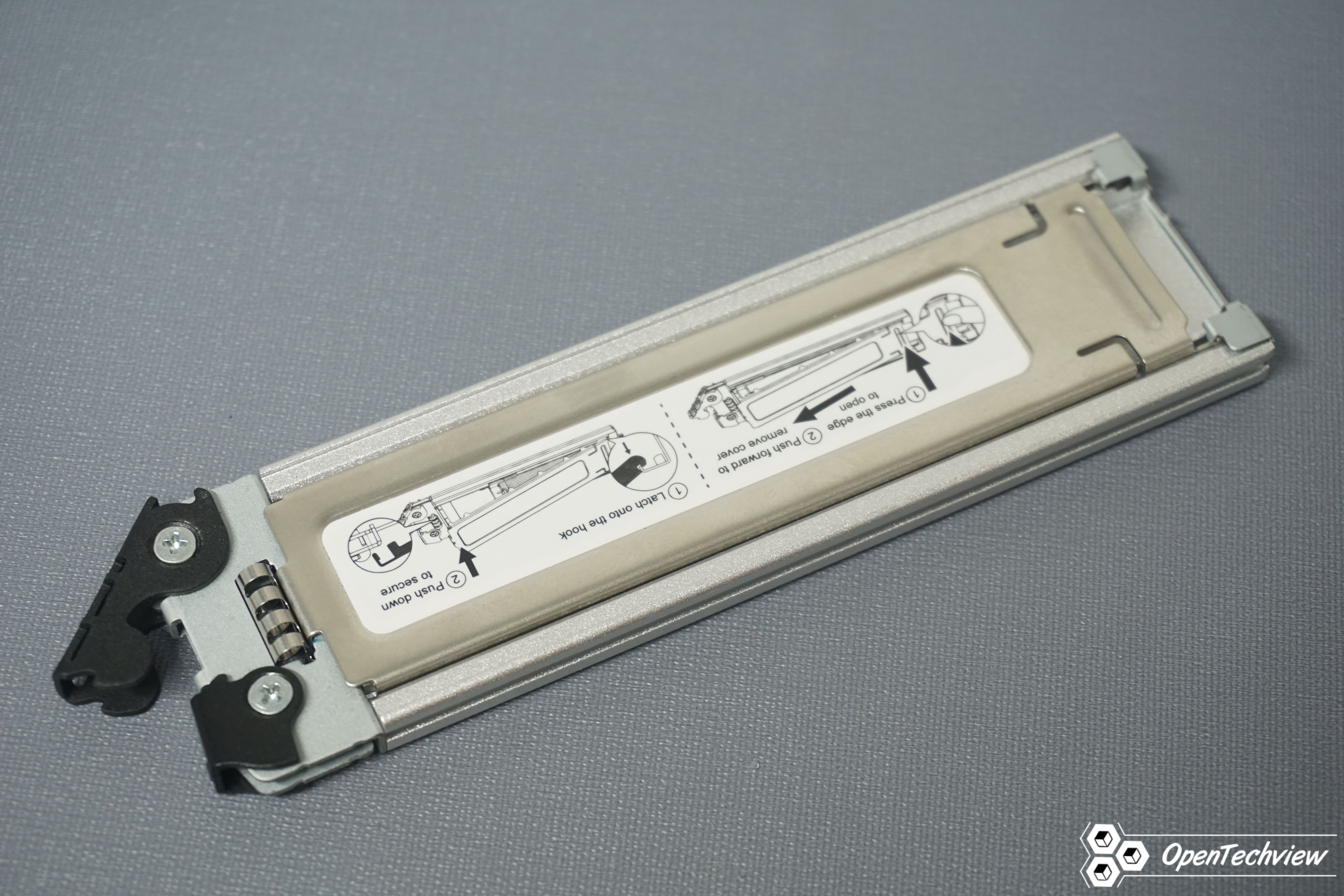

엔클로저를 꺼낸후 확인해보면 위와 같습니다.
알루미늄 소재로 NVMe SSD를 모두 감싼 디자인이며 전 영역에서 방열효과가 일어납니다.

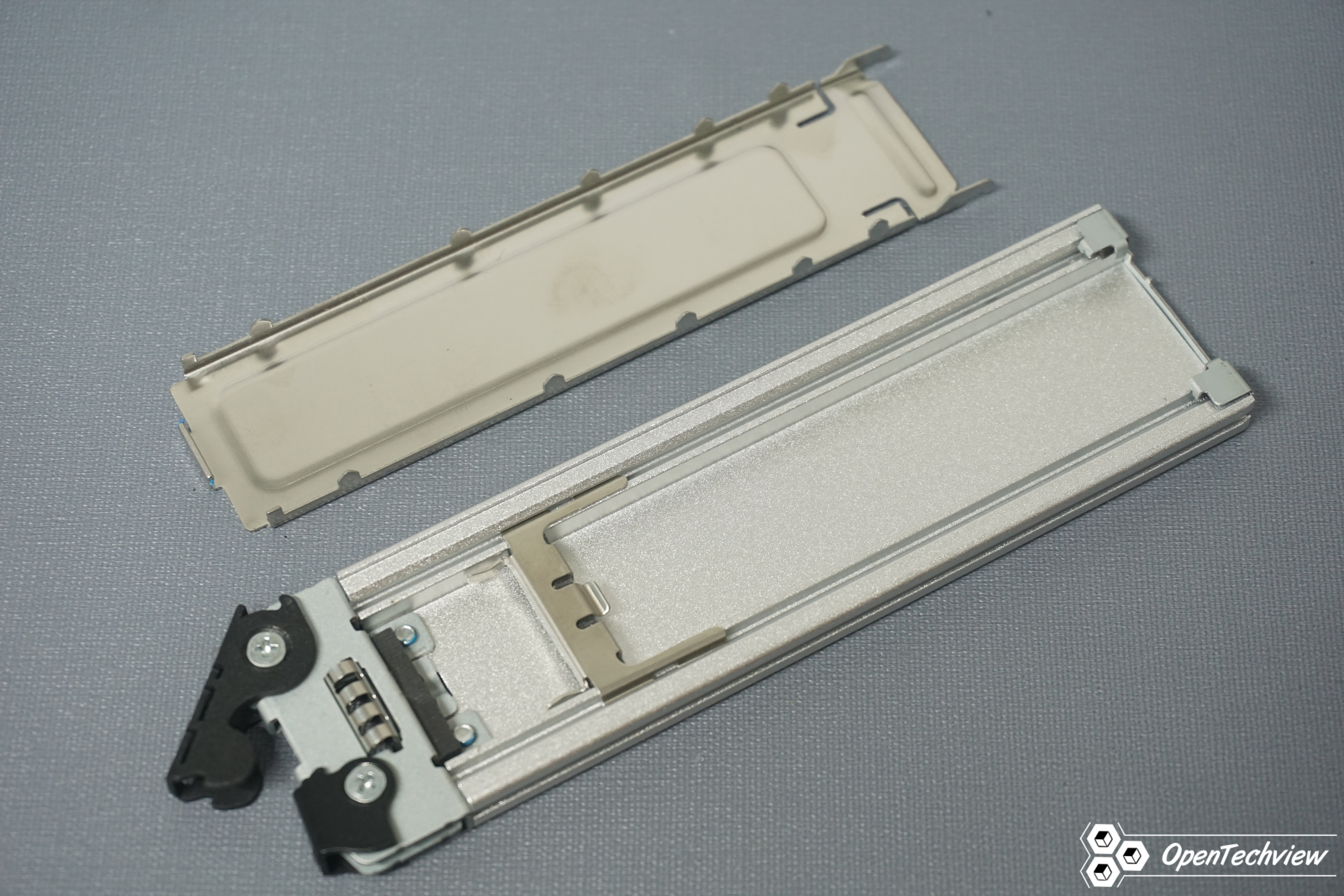

엔클로저를 분리하면 NVMe SSD를 수납할 수 있는 영역이 마련되었는데요, 위와같이 분리하여 2280 규격, 22110 규격 NVMe SSD까지 장착할 수 있습니다.

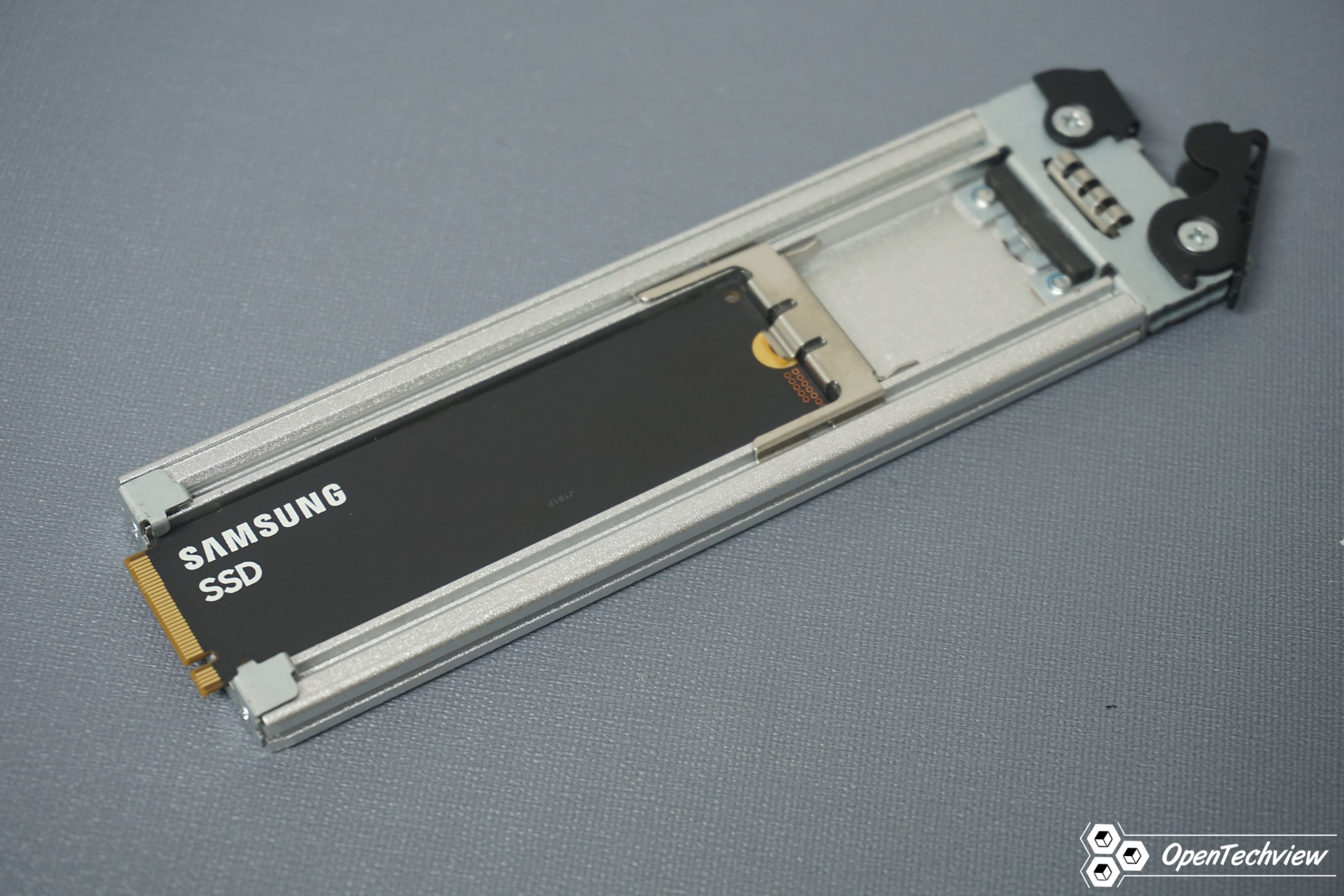

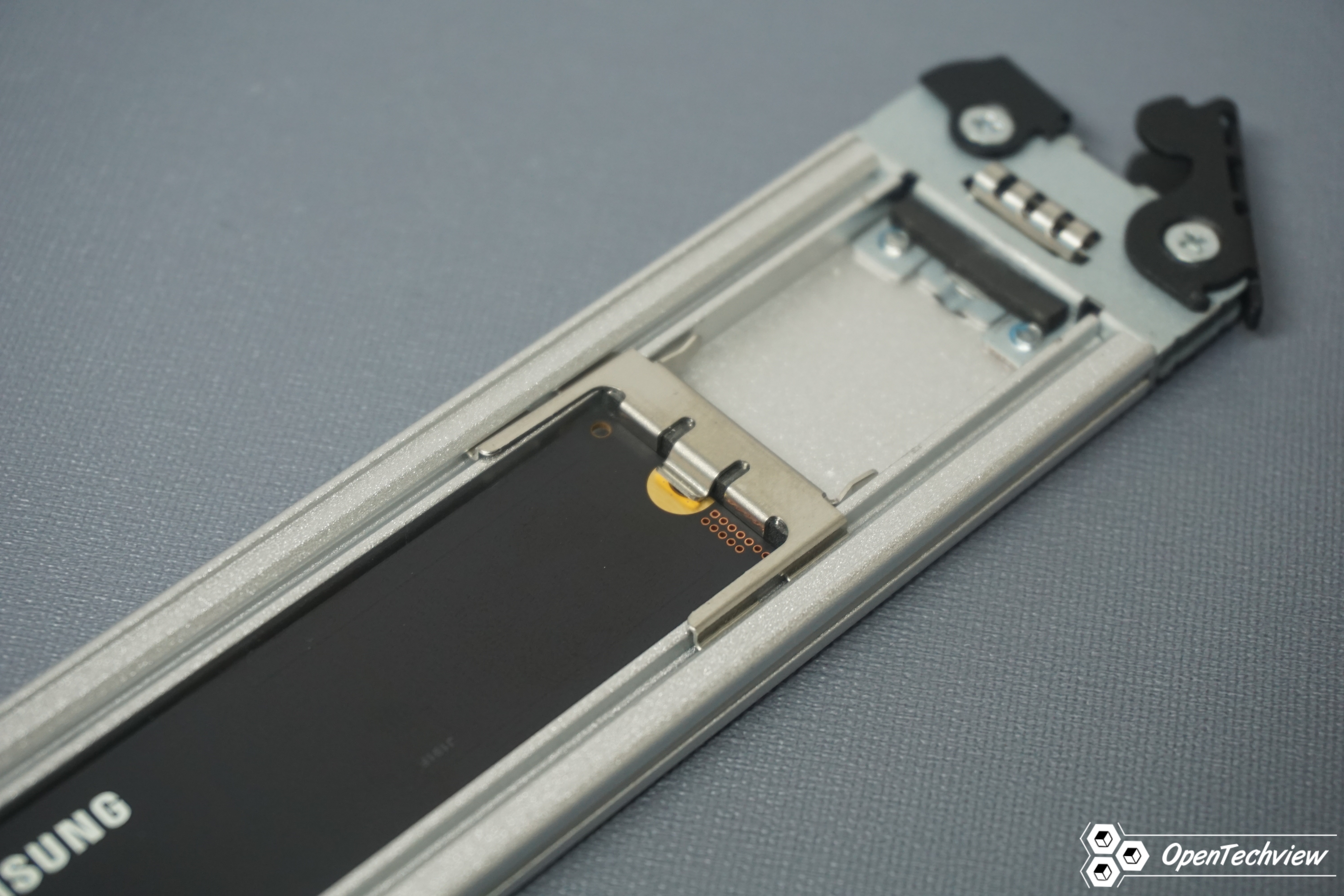

NVMe SSD에 써멀패드를 부착한 후 M-Key에 맞춰 NVMe SSD를 장착합니다.

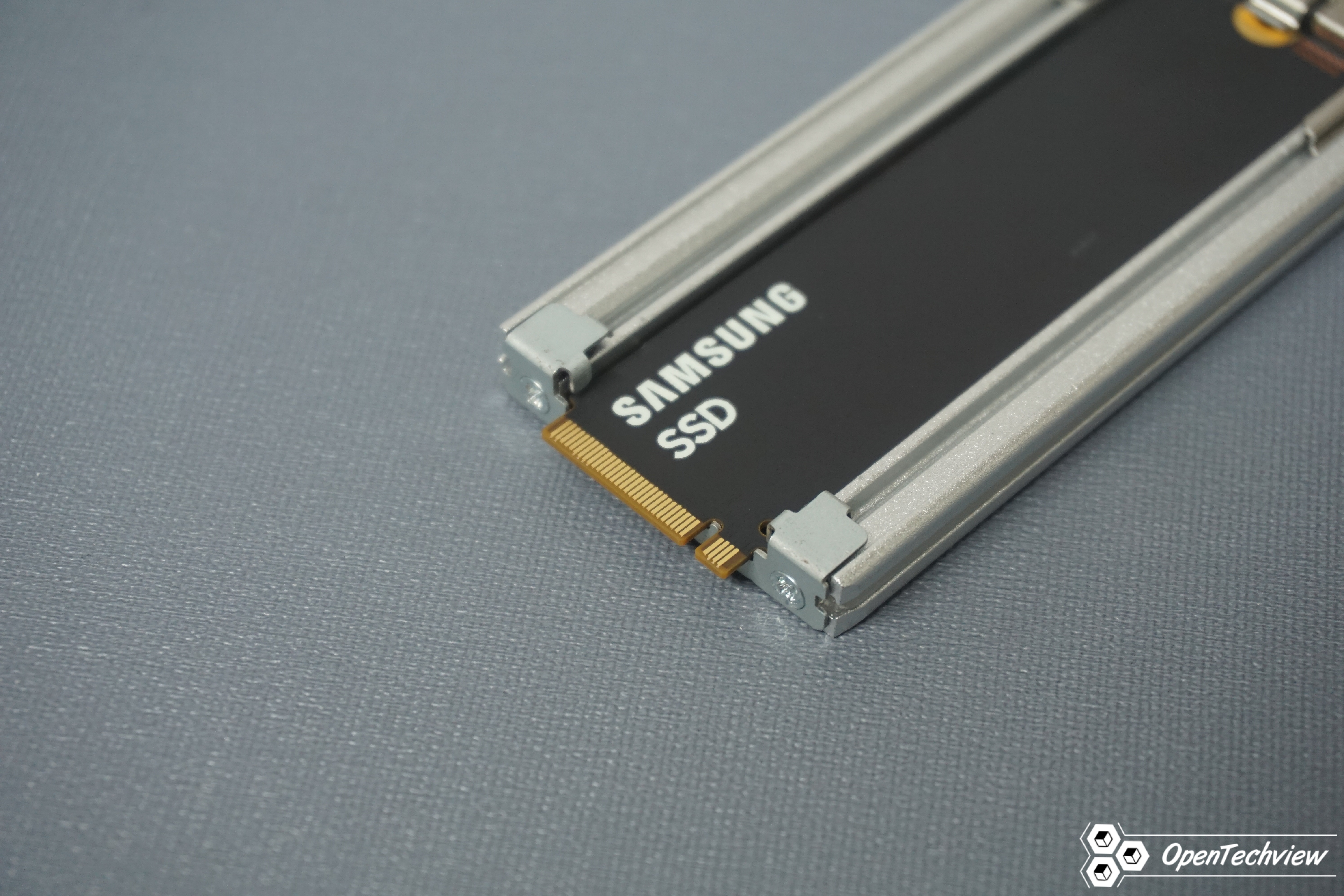

장착 한 후 M-Key 단자의 반대편에 걸쇠를 맞춰 NVMe SSD의 접지 수준을 보다 향상시킬 수 있습니다.

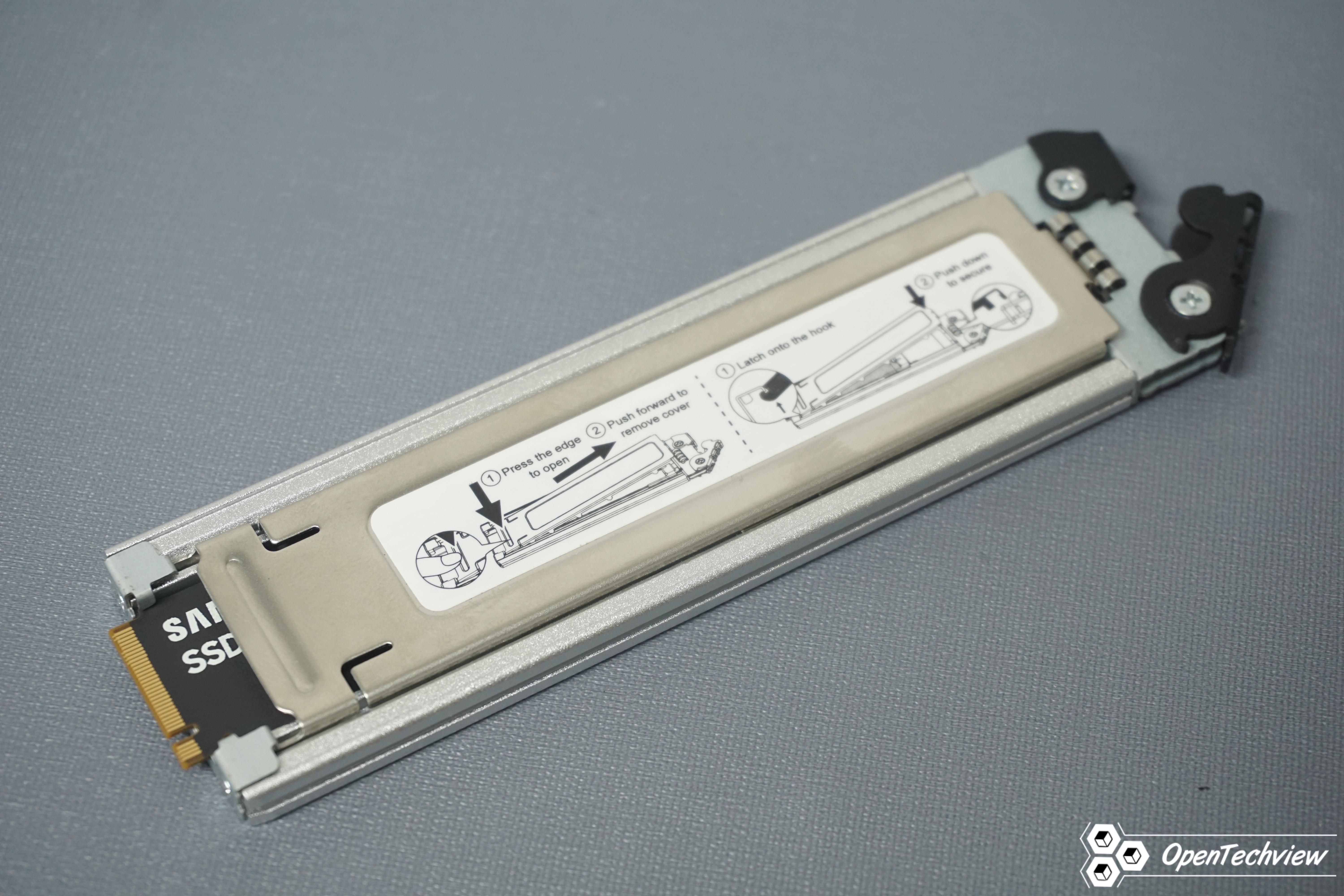

장착을 끝낸 후 모습입니다.
엔크로저를 제거했을때의 반대 수순으로 엔클로저를 밀어넣고 걸쇠를 잠급니다.
아래 NVMe SSD도 동일한 방식으로 엔클로저에 NVMe SSD를 장착합니다.

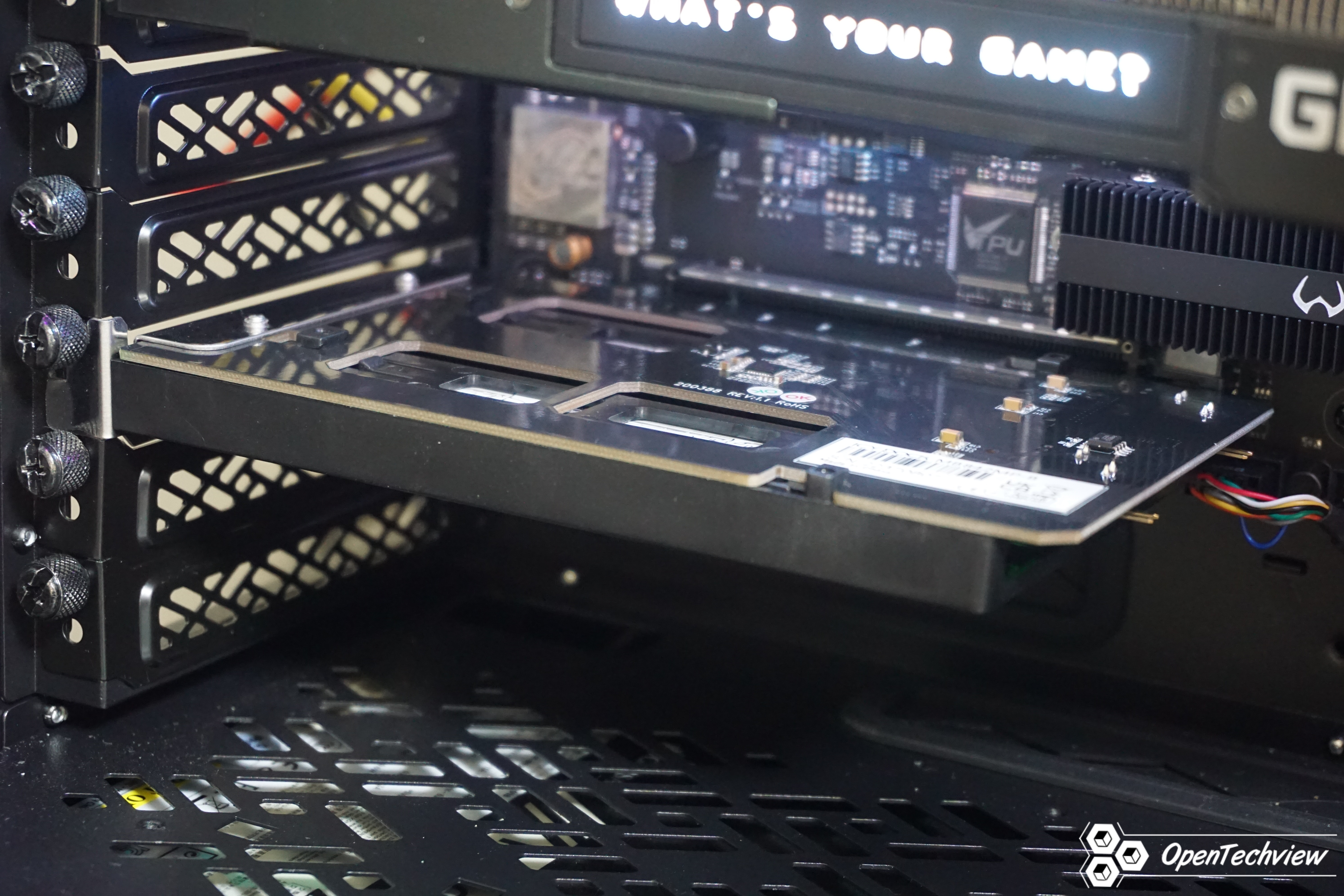

PC에 MB842MP-B NVMe SSD 컨버터를 장착한 후 모습입니다.

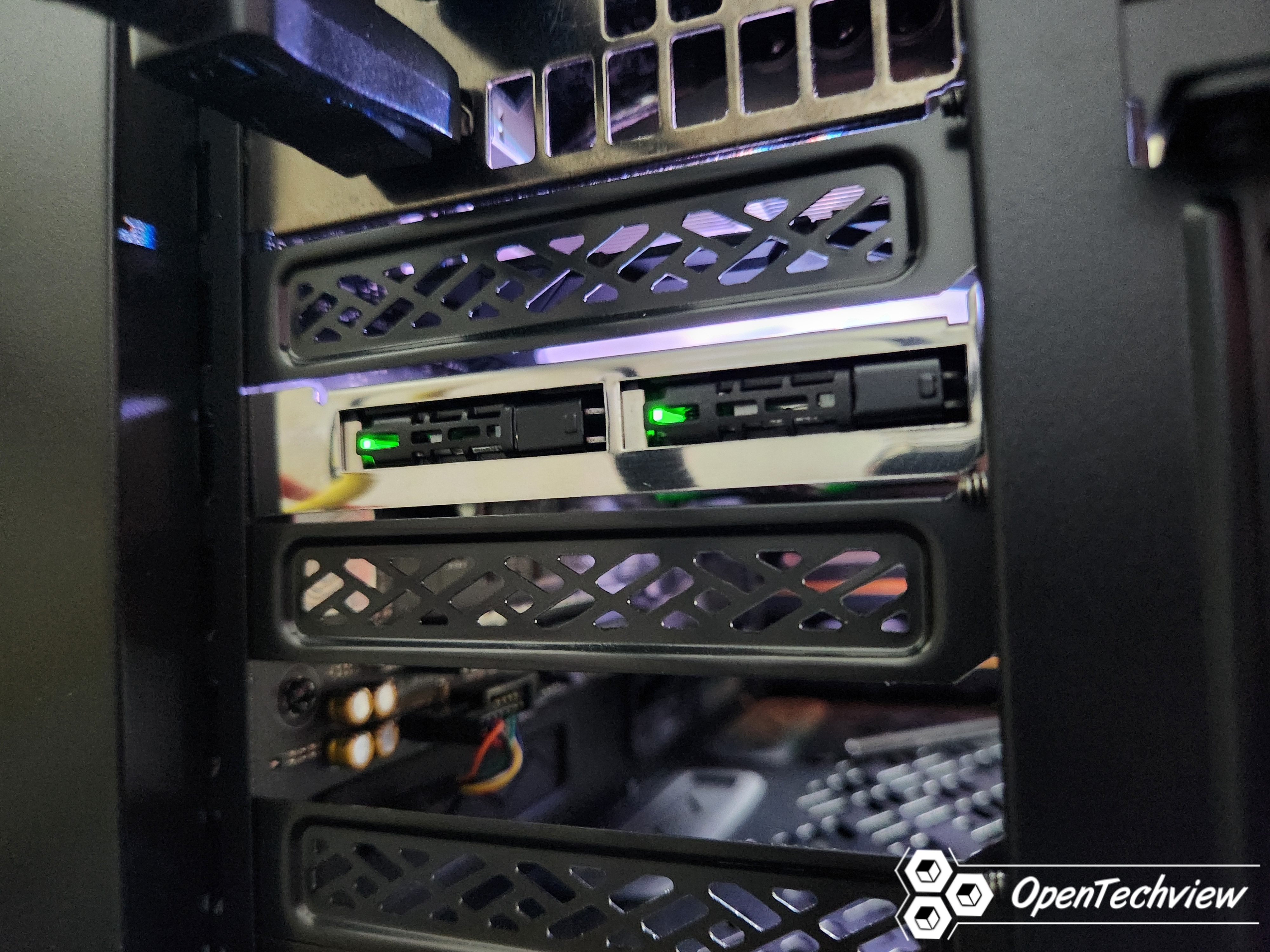

PC 케이스의 측면이 강화유리로 구성된 케이스라면 측면을 통해서도 각 NVMe SSD들의 활성상태를 체크할 수 있으며 PCI 브라켓을 통해서도 엔클로저에 LED가 점등되어 NVMe SSD의 활성상태를 체크할 수 있습니다.

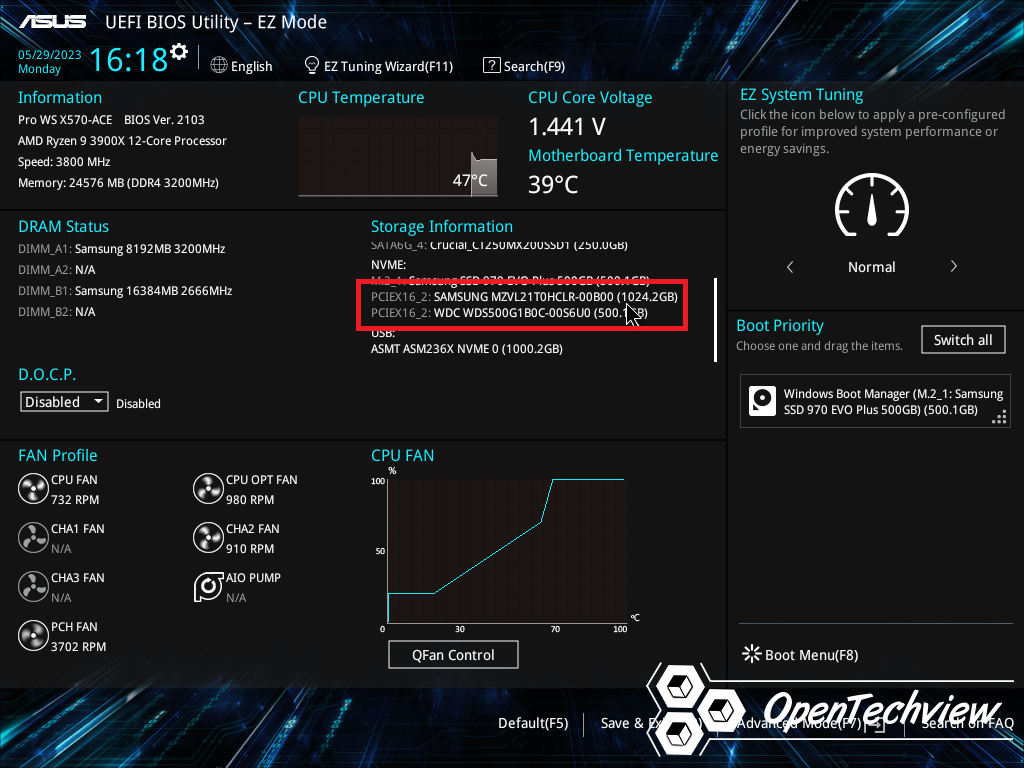

바이오스 화면에서 PCIe Raid 및 분기 관련 설정을 끝낸 후 모습입니다.
PCIe16_2 슬롯에 서로 다른 제조사 및 용량을 지닌 2개의 NVMe SSD가 인식되는 것을 확인할 수 있었으며 제품 사양대로 PCIe 8레인을 NVMe SSD당 4레인씩 할당되어 동작하는 것을 확인할 수 있었습니다.
간단한 설계규격을 지닌 PCIe x4 to NVMe SSD 컨버터의 경우 슬롯과 NVMe SSD간 점유율이 1:1임에 비해 PC에 MB842MP-B NVMe SSD 컨버터는 슬롯 대비 NVMe SSD 허용 수가 두배로 많은만큼 확장성면에선 전작 제품들 대비 더 좋다고 볼 수 있으며 복수의 NVMe SSD들을 간편하게 다룰 수 있다는 장점도 지닙니다.

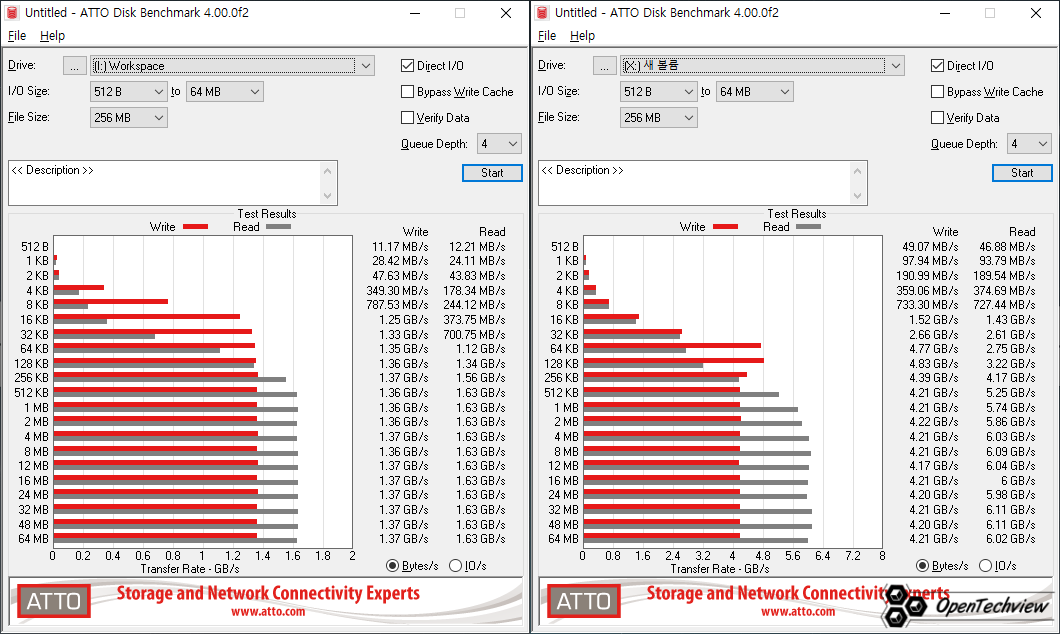

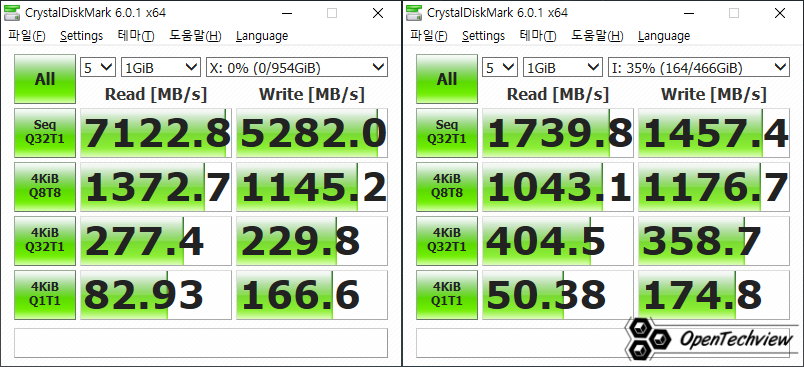

벤치마크 결과입니다. PCIe4.0 x4를 지원하는 NVMe SSD와 PCIe3.0 x2를 지원하는 NVMe SSD를 사용해서 벤치마크한 결과 SSD들의 전송속도 사양에 준하는 속도를 보여줘 NVME SSD 컨버터로 인한 대역폭 손실은 매우 낮은 수준으로 제품의 퍼포먼스를 온전히 보여줄 수 있었습니다.
출중한 확장성, 간편한 유지보수 능력을 지닌 NVMe SSD 컨버터 카드였습니다.
PCIe 8레인을 4레인으로 분기되는 마더보드를 사용하여 NVMe SSD를 개별인식 가능하게 할 수 있어 기존 PCIe to NVMe SSD Raid Card 대비 더 좋은 확장성을 지녔으며 전작 제품의 특징인 간편한 탈착방식은 고스란히 계승하여 NVMe SSD 유지보수에 탁월한 능력을 보여줍니다. 단순히 편한 기능만 있는것이 아닌 방열효과를 지닌 엔클로저를 같이 사용함으로서 NVMe SSD의 낮은 온도 또한 기대해볼 수 있었습니다.
현재 NVMe SSD 시장에서 비교적 높은 동작온도를 보이는 삼성의 NVMe SSD인 PM9A1 NVMe SSD도 고부하 상황인 벤치마크에서 안정적인 전송속도를 보여줘 NVME SSD의 발열로 인한 문제(쓰로틀링)또한 해결한 제품입니다.
종합적으로 PC에 더 많은 NVMe SSD를 사용하고자 하는유저, NVMe SSD 유지보수가 잦은 유저에게 추천할만한 제품으로 판단됩니다.
해당 리뷰는 ICYDOCK으로 부터 제품을 제공받아 작성되었습니다.
