ICY DOCK EZConvert EX Pro MB987M2P-1B 리뷰

ICY DOCK은 대만에 본사를 둔 기업으로 저장장치 관련 장비를 전문적으로 생산하는 기업입니다.
엔터프라이즈급 컴포넌트부터 일반 사용자 레벨의 컴포넌트 까지 폼팩터 및 인터페이스 규격에 맞춰 다양한 제품군을 확보하고 있기도 합니다.
아직 국내엔 생소하지만 5.25베이에 복수의 저장장치를 꾸릴수 있는 컴포넌트, 고속 인터페이스인 NVMe SSD를 외장형 드라이브로 쓸 수 있는 제품들까지 다양한 제품들을 보유 하고 있습니다.







오늘은 ICY DOCK의 PCIe to NVMe SSD 컨버터인 EZConvert EX Pro MB987M2P-1B를 소개해보겠습니다.
MB987M2P-1B는 ICY DOCK의 EZConvert EX 라인업 제품으로 마더보드의 PCIe 소켓을 최근 고속 저장장치로 각광받고 있는 NVMe SSD로 사용할 수 있게끔 하는 제품입니다.
인터페이스 규격으로 본다면 PCIe Lane을 NVMe SSD에 할당하는 것까지 동일하며 PCIe 소켓과 M.2 M-Key 소켓의 차이점이 있다고 보면 될 것 같습니다.
더불어 해당 제품은 방열판을 기본적으로 탑재하고 있는 제품으로 최근 높은 대역폭으로 동작하는 NVMe SSD의 발열 문제를 말끔히 해결할 수 도 있어 마더보드의 M.2 소켓이 부족한 유저, NVMe SSD의 냉각성능을 확보하고자 하는 유저에게 적합한 제품이라고 볼 수 있습니다.
아래에서 언박싱을 시작으로 EZConvert EX Pro MB987M2P-1B를 살펴보도록 하겠습니다.







EZConvert EX Pro MB987M2P 라인업은 크게 3가지 모델로 구분되며 히트싱크의 유무, PCIe 소켓 및 브라켓 유무로 구분됩니다.







EZConvert EX Pro MB987M2P-1B는 PCIe 4레인을 할당받는 제품으로 패키지 박스엔 PCIe3.0까지 표기되었지만 최근 마더보드에 적용되는 PCIe4.0도 지원하여 신규 NVMe SSD 제품도 인터페이스 대역 저하 없이 사용할 수 있습니다.









구성품은 EZConvert EX Pro MB987M2P-1B 본체를 포함하여 사용자 설명서, 써멀패드 3개, 브라켓 장착 나사로 구성되었습니다.

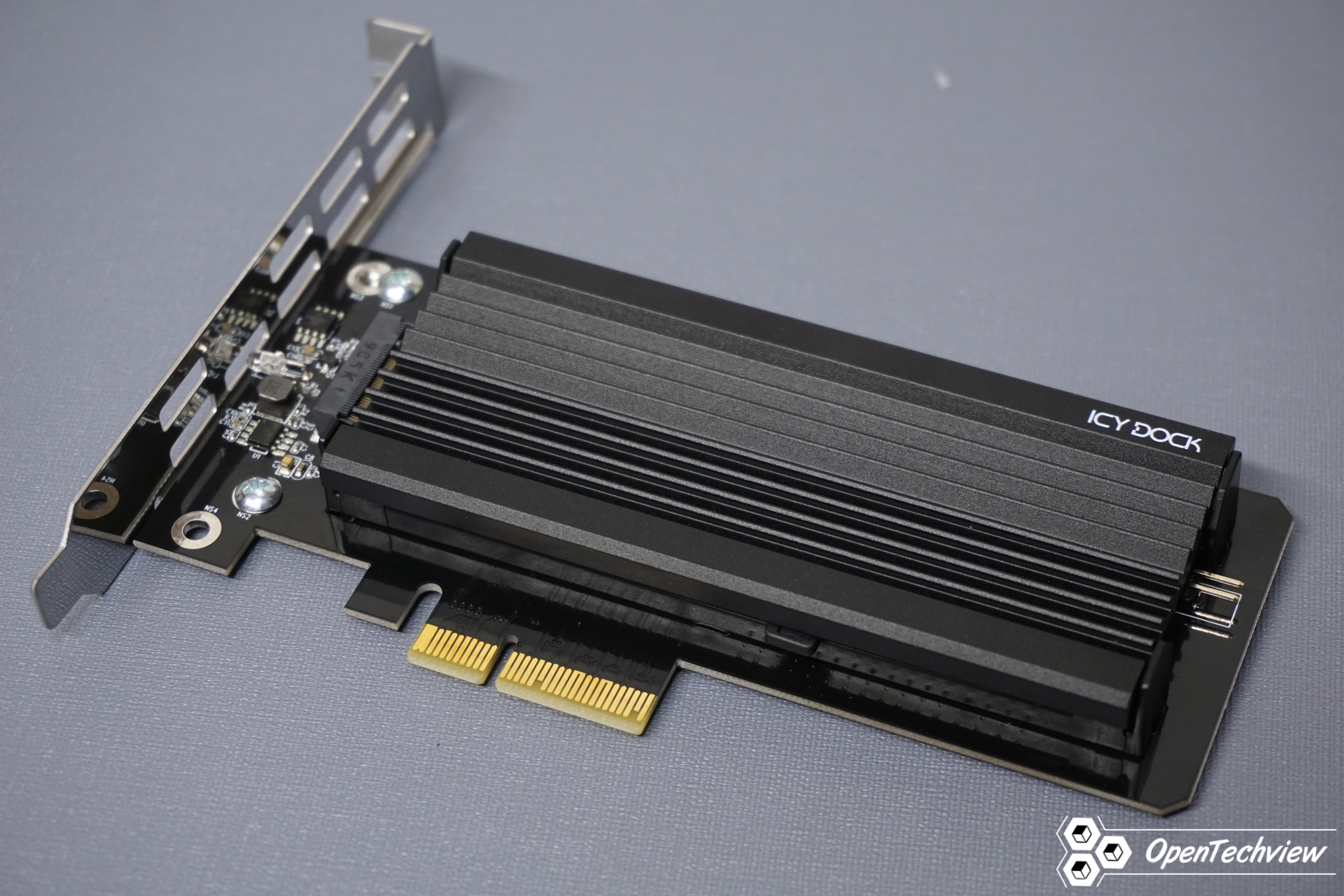

EZConvert EX Pro MB987M2P-1B의 기본 외형은 소형 그래픽카드의 형상과 비슷하며 PCIe 16배속 슬롯의 길이로 넓은 영역에 걸쳐 히트싱크가 마련되었습니다.









EZConvert EX Pro MB987M2P-1B의 주요 소켓 및 소자는 PCI 브라켓에 위치하였습니다.
해당 소자들의 회로 구성은 NVMe SSD 전원 공급용으로 PCIe슬롯의 +3.3V 전원을 사용하지않고 +12V 전원을 할당하여 스텝 다운 컨버터로 NVMe SSD의 전원 공급 역할을 합니다.









후면은 NVMe SSD로 부터 데워진 열기가 빠져나가는 공간으로 자연대류 특성을 극대화 하였습니다.







PCI 슬롯은 1열만 할당하여 마더보드 주변 PCIe 컴포넌트에 방해되지 않는 선에서 디자인되었습니다.







후면 PCI 브라켓은 타공 디자인으로 NVMe SSD의 데워진 공기가 빠져나가거나 PC 구성에 따라 차가운 공기가 유입되는 통로로 활용되며 NVMe SSD의 드라이브 상태를 LED 인디케이터로 체크할 수 있습니다.
더불어 LP타입 브라켓(옵션) 사용시 HTPC와 같은 LP타입의 PCI 브라켓을 사용하는 케이스에도 활용할 수 있으며 서버랙 등에서 U(Unit)수가 작은 시스템에서도 사용할 수 있습니다.







EZConvert EX Pro MB987M2P-1B 는 PCIe3.0 뿐만 아니라 PCIe4.0 인터페이스도 지원하여 최대 64Gbps까지 지원할 수 있습니다.
최근 출시하는 NVMe SSD가 PCIe4.0을 지원하는 만큼 인터페이스로 인한 속도 저하없이 NVMe SSD를 사용할 수 있습니다.







M.2 소켓 가이드는 이동식 가이드로 보편적인 규격인 M.2 2280(22x80mm) 규격 뿐만아니라 M.2 2230에서 M.2 22110까지 지원합니다.
별도의 고정나사나 도구 없이 툴리스(Tool-less) 형태로 드라이브를 장착할 수 있어 드라이버를 보유하지 않은 유저 또한 쉽게 장착할 수 있습니다.











EZConvert EX Pro MB987M2P-1B의 알루미늄 히트싱크는 M.2 규격 SSD의 넓이보다 더 넓게 디자인되었으며 방열 면적을 극대화 하기 위한 추가적인 가공이 이뤄졌습니다.
M.2 SSD 1개분을 별도의 냉각팬 없이 충분히 식혀줄 수 있는 수준으로 EZConvert EX Pro MB987M2P-1B를 사용하여 SSD의 온도로 인한 쓰로틀링 걱정은 전무하다고 볼 수 있습니다.







NVMe SSD를 M.2 M-Key 소켓에 장착한후 적당한 힘을줘 NVMe SSD의 끝단을 눌러주면 걸쇠에 의해 고정되는 구조입니다.
NVMe SSD의 발열을 히트싱크까지 열전달을 시키기 위해 SSD 컨트롤러, DRAM, 플래시 메모리 영역에 동봉된 써멀패드를 부착한 후 히트싱크를 다시 부착합니다.

EZConvert EX Pro MB987M2P-1B 우측편엔 직각 헤더핀이 자리잡고 있는데요, 해당 핀을 통해 NVMe SSD의 동작상태를 케이스의 전면 HDD 동작 LED로 표현할 수 있습니다.







EZConvert EX Pro MB987M2P-1B에 NVMe SSD를 장착하기위해 히트싱크를 분해하여야 하는데요, 적당한 힘을줘 히트싱크의 한쪽면을 당기면 분리되는 구조입니다.







NVMe SSD를 M.2 M-Key 소켓에 장착한후 적당한 힘을줘 NVMe SSD의 끝단을 눌러주면 걸쇠에 의해 고정되는 구조입니다.
NVMe SSD의 발열을 히트싱크까지 열전달을 시키기 위해 SSD 컨트롤러, DRAM, 플래시 메모리 영역에 동봉된 써멀패드를 부착한 후 히트싱크를 다시 부착합니다.







마더보드의 PCIe 4배속 슬롯 또는 16배속 슬롯에 장착할 수 있으며 인터페이스 할당은 PCIe 4레인으로 할당됩니다.
PCIe 소켓 가이드 걸쇠 없이 소켓에 고정 후 PCI 브라켓으로 나사를 조여 장착하는 방식으로 그래픽카드를 장착해본 유저라면 손쉽게 장착할 수 있습니다.







EZConvert EX Pro MB987M2P-1B를 마더보드에 장착한 후 모습입니다.







PCI 브라켓 방향엔 NVMe SSD의 동작상태를 체크할 수 있는 LED가 점등됩니다.
이어서 벤치마크를 진행해보겠습니다.







먼저 전송속도를 체크해봤습니다.
EZConvert EX Pro MB987M2P-1B(좌측 벤치마크)와 마더보드의 M.2 소켓(우측 벤치마크)의 전송속도 차이는 차이가 없는 수준의 결과값을 보였으며 아주 소폭으로 EZConvert EX Pro MB987M2P-1B의 전송속도가 높게 측정되었습니다.









온도를 비교한 결과 EZConvert EX Pro MB987M2P-1B사용시 유휴상태에서 약 6도 가량 낮은 온도를, 부하상태에서 약 15도 가량 낮은 온도를 기록했습니다.
속도 벤치마크를 포함하여 대용량 파일 읽기/쓰기를 진행하였을때도 별도의 냉각팬없이 히트싱크만으로 50도에 머무는 온도를 기록하였습니다.
NVMe SSD에 고부하를 준다고 하였을때도 쓰로틀링, 온도로 인한 피로누적 걱정없이 NVMe SSD를 사용할 수 있습니다.







NVMe SSD의 냉각성능을 확보하고 싶은 유저, 마더보드의 M.2 슬롯이 부족하여 슬롯을 확장하여 NVMe SSD를 사용하고자 하는 유저에게 적합한 제품입니다.
NVMe SSD를 도구 없이 간편하게 장착할 수 있으며 넓은 표면적을 지니는 알루미늄 히트싱크가 적용되어 NVMe SSD가 부하를 받고 있는 상황에서도 뛰어난 냉각성능을 보여줬습니다.
히트싱크가 적용되지않은 NVMe SSD의 경우 SSD 컨트롤러, 플래시 메모리 등 부하 수준에 따라 급격한 온도 변화를 지니는 단점이 있는 반면 EZConvert EX Pro MB987M2P-1B의 경우 완만한 온도 변화를 보여 NVMe SSD의 내구성 및 수명에도 긍정적인 영향을 줄 수 있습니다.






해당리뷰는 ICYDOCK으로 부터 제품을 제공받아 어떠한 간섭없이 솔직하게 작성되었습니다.
