인텔 Z690칩셋이 탑재된 신규 마더보드 라인업 종합 정리

인텔 12세대 CPU 출시에 발맞춰 DDR5를 지원하는 첫번째 마더보드 라인업이자 Z690칩셋이 적용된 마더보드 4사 라인업(ASUS, Gigabyte, MSI, ASRock 마더보드 제품군)을 살펴보겠습니다.

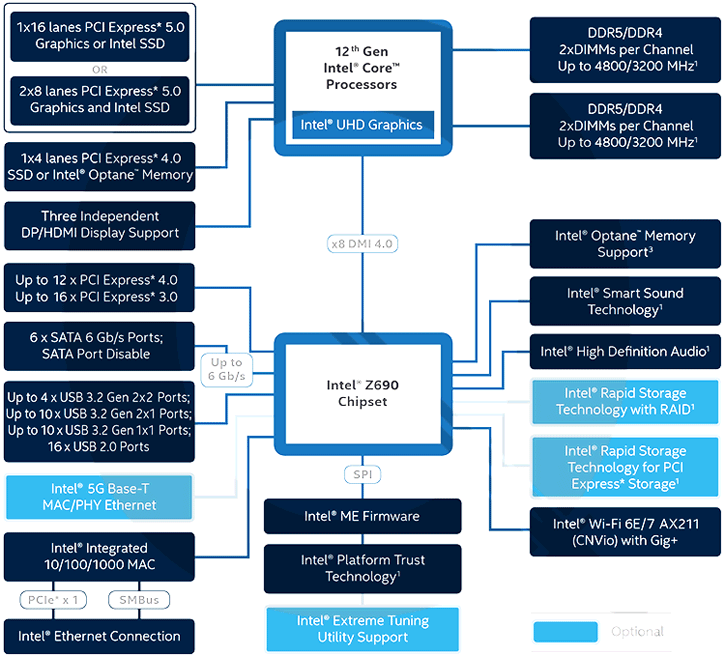

마더보드 제품군을 살펴보기에 앞서 Intel Z690 칩셋에 대한 이해가 선행되어야 하므로 아래 칩셋 다이어그램에서 세부적인 정보를 조금 짚고 넘어가겠습니다.





먼저 메모리 부분을 살펴보면 DDR5/DDR4모두 지원하며 DDR5의 경우 정규클럭 4800Hz, DDR4의 경우 3200MHz를 타겟 클럭으로 잡고 있으며 데이터 속도에 따라 메모리 컨트롤러를 통해 DDR5와 DDR4를 구분합니다.
이번에 출시하는 마더보드 또한 DDR4 전용 보드 또는 DDR5 보드로 구분되어 출시되며 제품명에 D4 또는 DDR4로 별도 표기되는 마더보드가 있으므로 DDR5 시스템을 꾸리려는 유저들은 제품명 끝단 또는 마더보드 스펙을 체크하여야 구매에 지장을 주지 않을 것 같습니다.

PCIe 레인은 PCIe3.0부터 PCIe4.0, PCIe5.0까지 다양하게 지원하는데요, PCIe 5.0의 경우 인텔 12세대 프로세서에서 직결로 연결되며 해당 레인은 그래픽카드 또는 SSD에 할당됩니다.(=마더보드 기준 PCIe 첫번째 슬롯에 위치)
PCIe4.0의 경우 인텔 옵테인 메모리나 마더보드의 M.2 SSD 슬롯에 부분적으로 할당될 수 있으며 PCIe5.0 레인을 포함하여 최대 20레인을 프로세서에서 지원합니다.

인텔 Z690 칩셋간엔 DMI4.0으로 CPU와 파이프라인이 설계되며 인터페이스는 PCIe4.0 8배속으로 할당됩니다.

칩셋의 PCIe 레인은 최대 PCIe4.0 12레인, PCIe3.0 16레인으로 확장할 수 있어 최근 NVMe SSD 시장이 커진만큼 PCIe 레인을 보다 많이 설계하는데 포커스를 둔 느낌을 많이 받았으며 아래에 나열된 마더보드 또한 보드에 마련한 M.2슬롯의 수가 전세대 대비 많아졌습니다.
이젠 구형 인터페이스에 가까운 SATA포트는 크게 확장하는 느낌없이 최대 6개의 포트를 지원하며 인터페이스 속도 또한 6Gb/s(SATA3 전송속도)에서 머무르고 있습니다.

USB포트의 경우 개인적으로 참 아쉬운 느낌을 많이 받았는데요, USB4가 나오리라는 기대감엔 못미치고 USB3.2 gen 2x2 (최대 20Gb/s)까지 지원하는 포트를 최대 4개까지 지원합니다.
해당 포트는 기존 USB3.2 Gen 1(10Gb/s)와 달리 대역폭을 두배 늘려 USB4가 도입되기전까지 썬더볼트를 제외한 외부 인터페이스로는 가장 빠른 인터페이스로 자리매김하게 되며 케이스 전면 I/O USB 포트로 활용할 여지도 있습니다.
DMI4.0 확장 및 칩셋 개선으로 인해 고속 인터페이스 격인 USB3.2 gen2x2 포트 지원, 및 하위 포트들의 수가 많으므로 마더보드 후면 I/O 확장 및 헤더 확장엔 차고 넘칠만큼 지원하는 모습입니다.

이더넷 포트는 Z690 칩셋에서 1기가비트까지 지원하며 PCIe레인 확장을 폭넓게 설계한만큼 PCIe 레인을 할당받거나 CPU의 PCIe레인을 할당하여 2.5기가비트 또는 더 높은 대역폭을 지닌 이더넷 칩셋을 사용할 가능성도 있습니다.

여기까지가 Z690칩셋의 주요 기능들이며 마더보드 제조사의 설계에 따라 칩셋의 기능을 모두 사용하거나 일부 기능을 생략시킬 수 있으며 별도의 이더넷 칩셋, USB칩셋 등을 사용하여 인터페이스 확장을 시킬 수 도 있습니다.

아래에선 제조사별로 출시예정인 마더보드 리스트 입니다. (ASUS부터 Gigabyte, MSI, ASRock 순)







ASUS Z690 마더보드 리스트

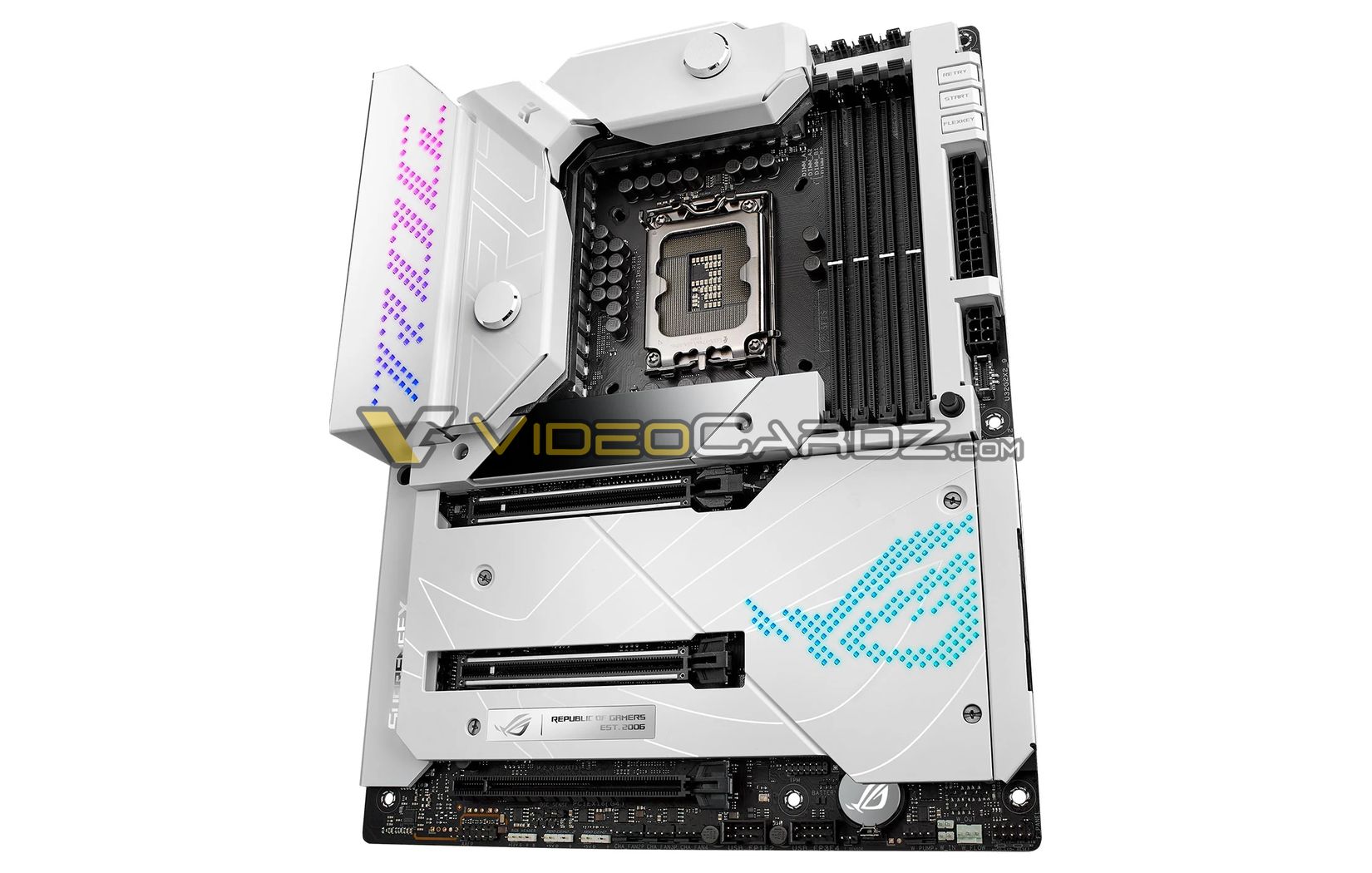

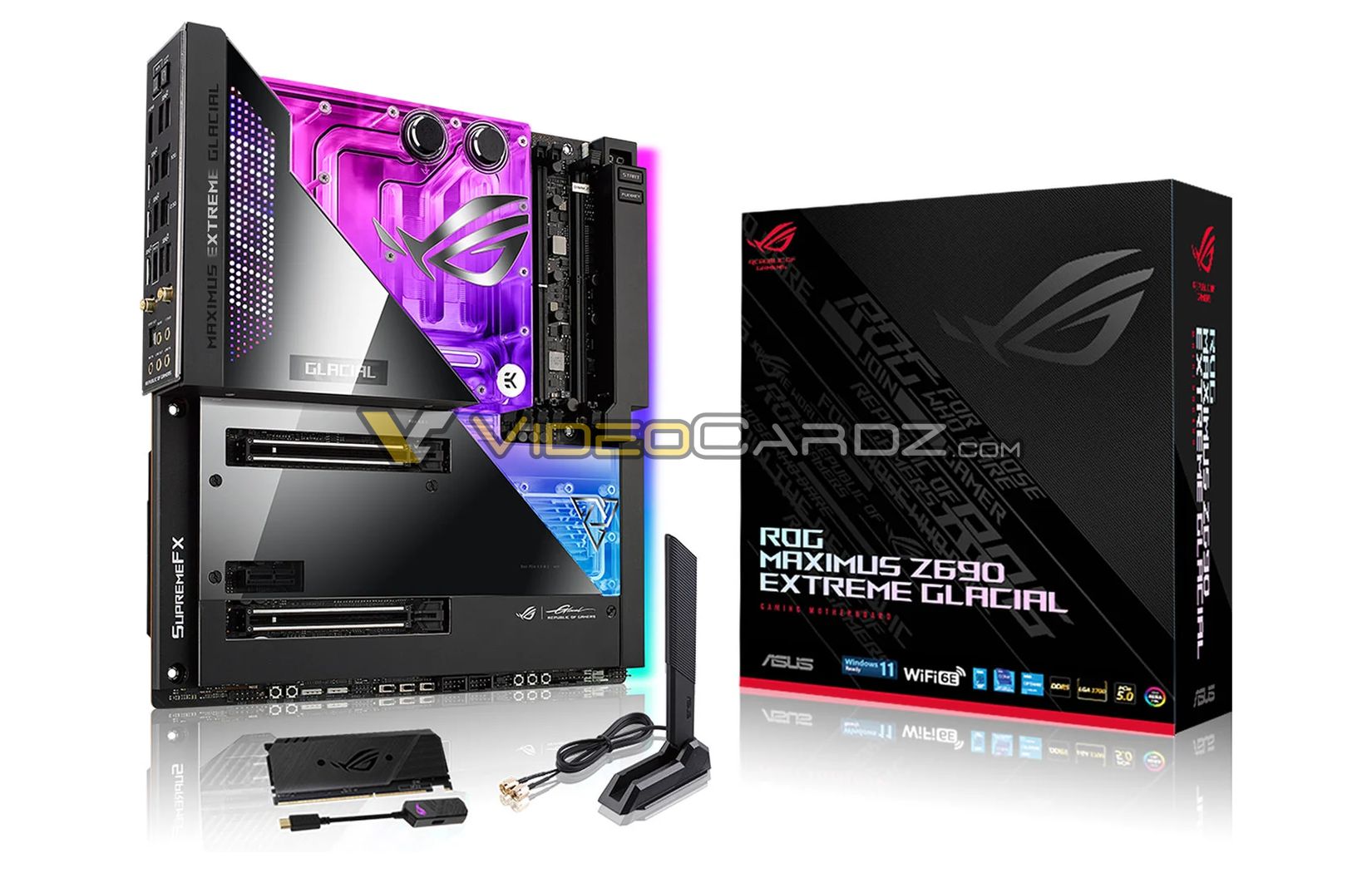

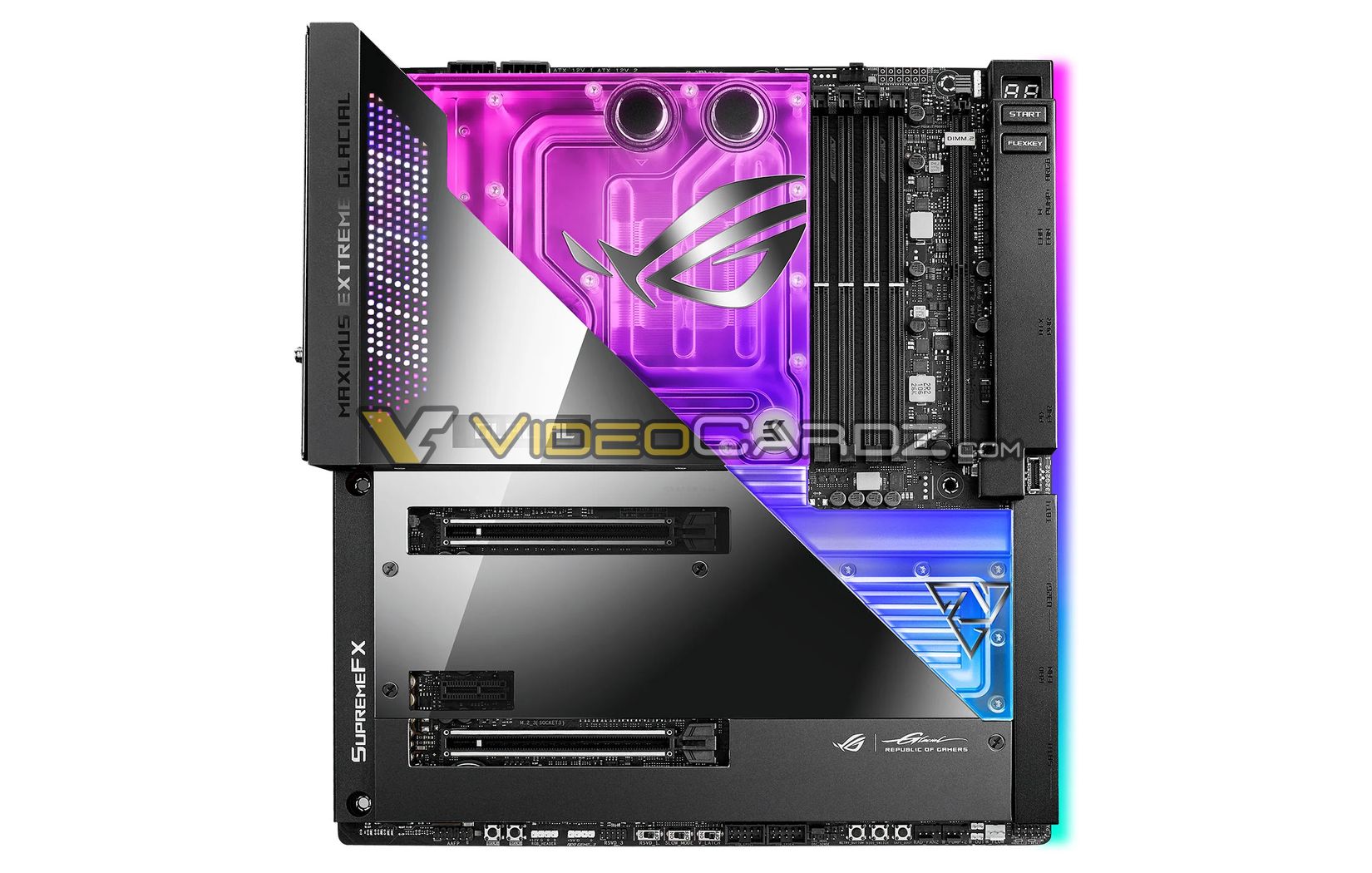

ASUS ROG MAXIMUS Z690 EXTREME GLACIAL

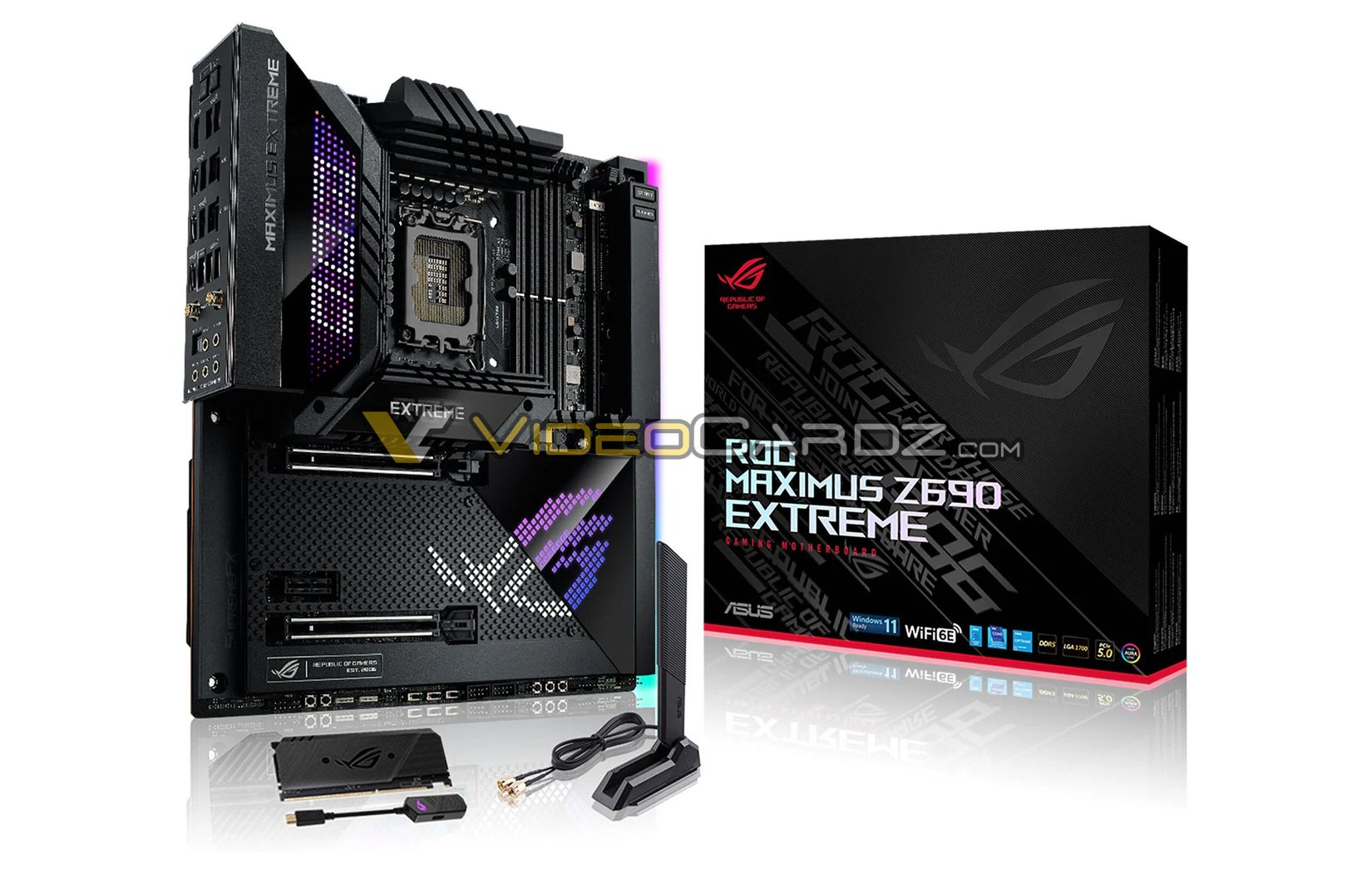

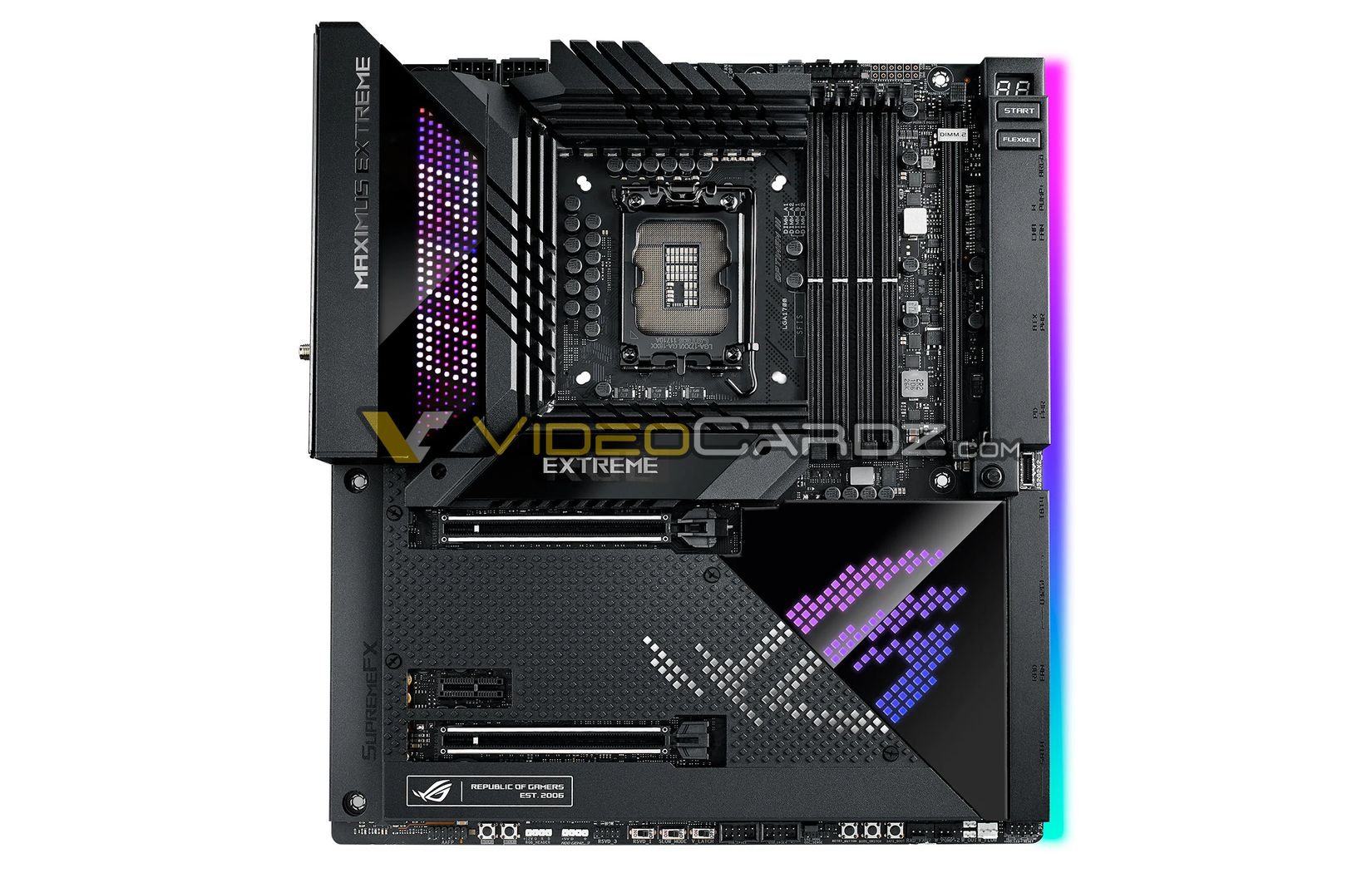

ASUS ROG MAXIMUS Z690 EXTREME







ASUS ROG MAXIMUS Z690 Formula

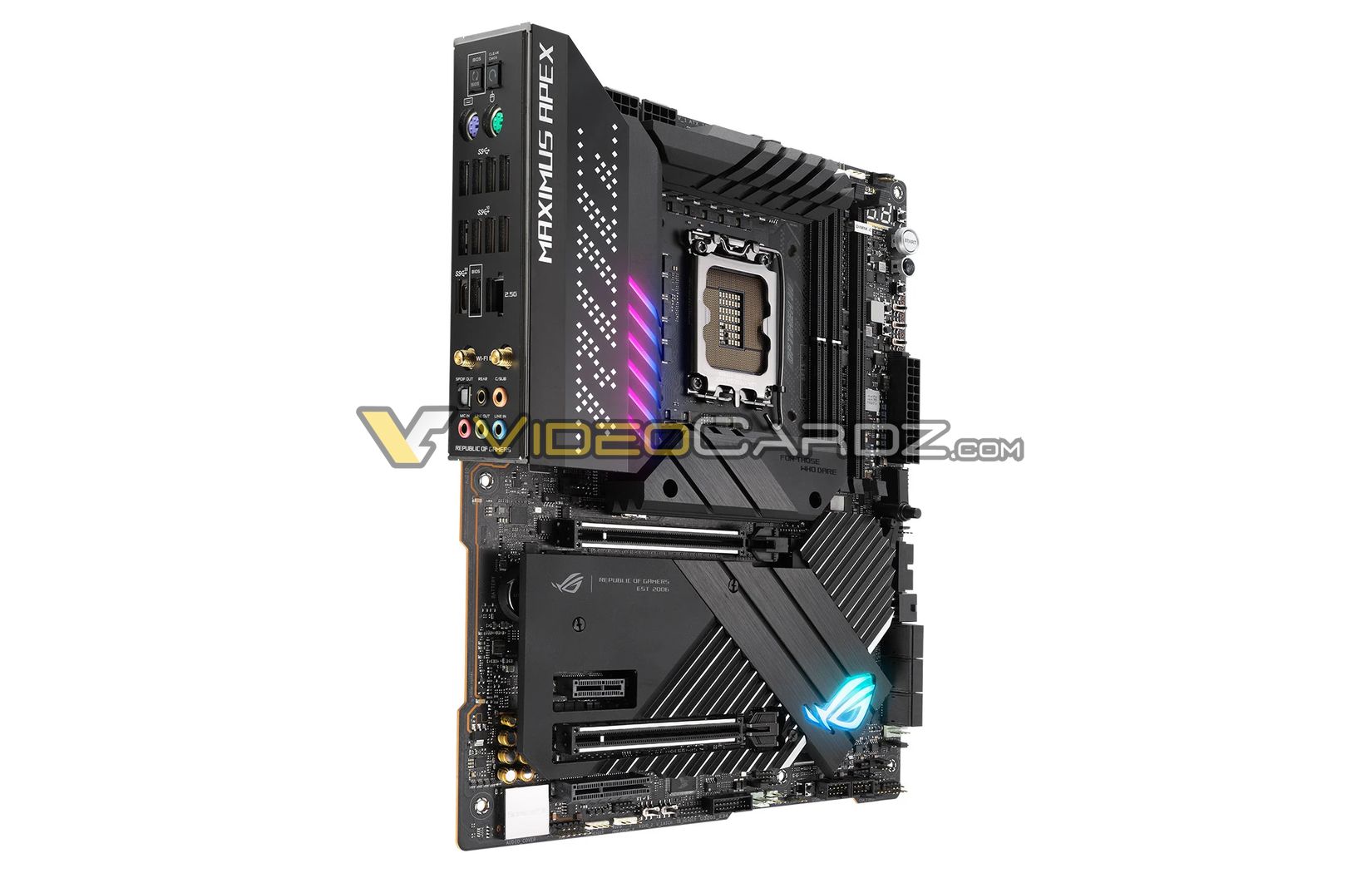

ASUS ROG MAXIMUS Z690 APEX

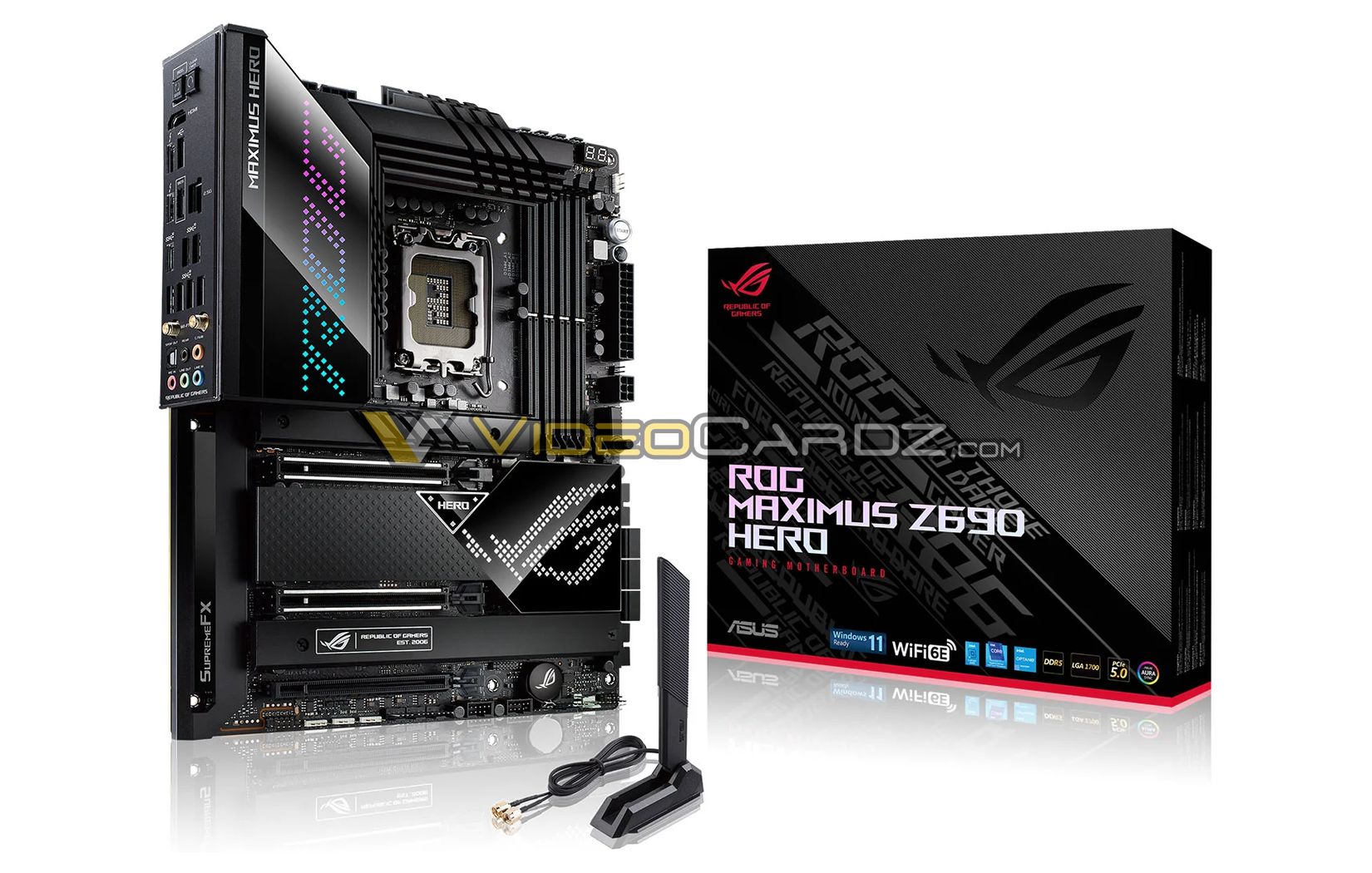

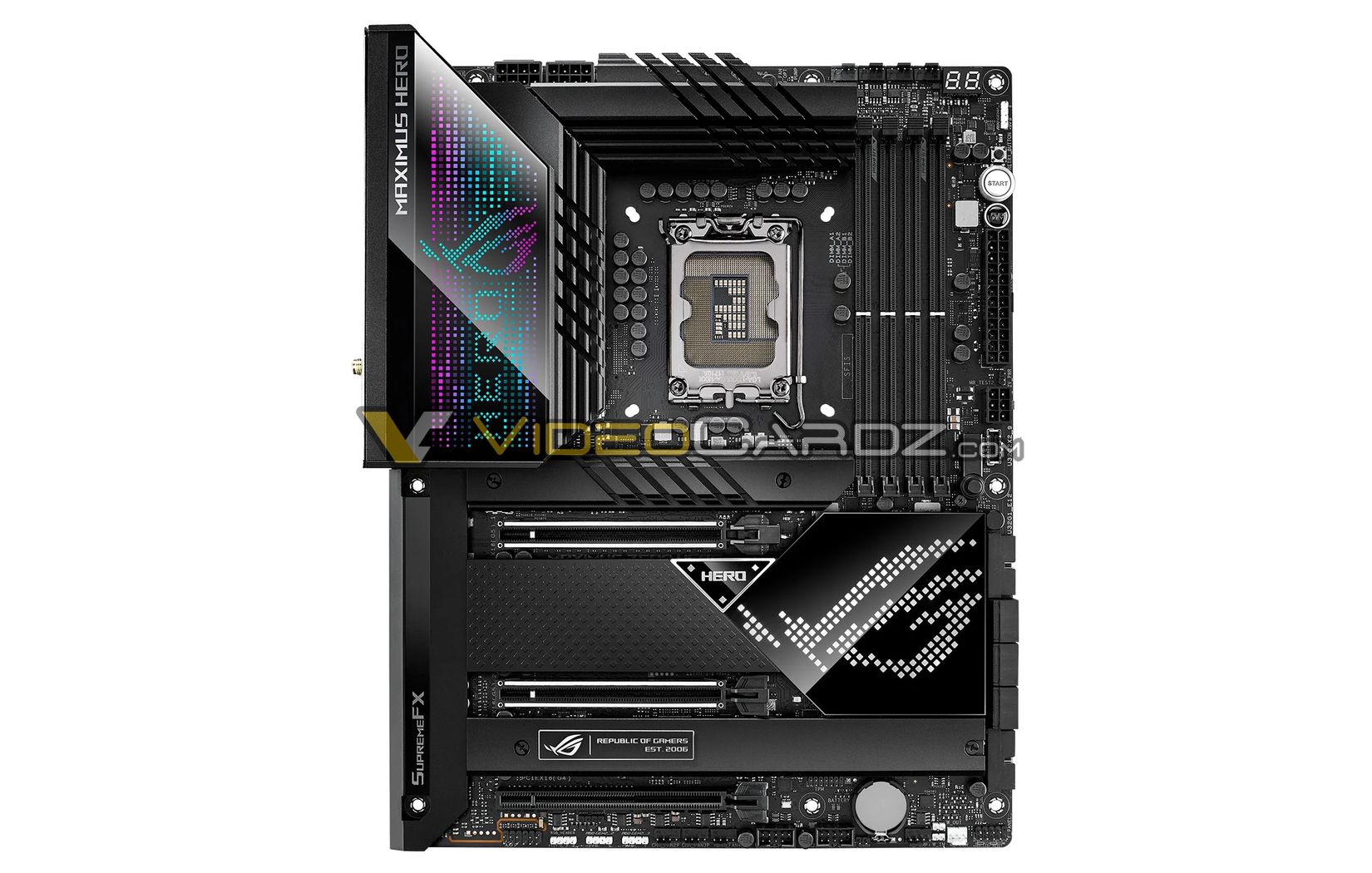

ASUS ROG MAXIMUS Z690 HERO

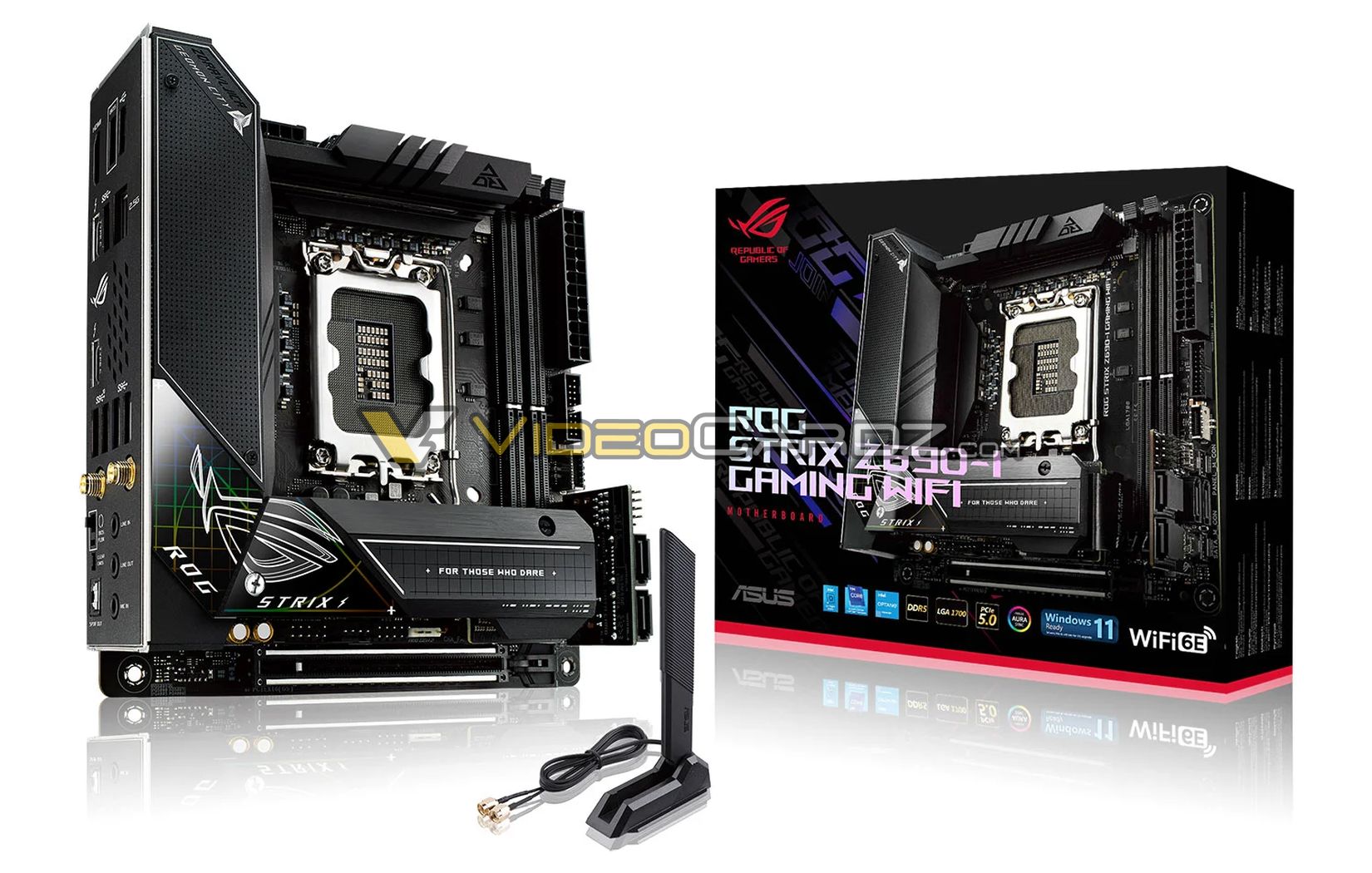

ASUS ROG STRIX Z690-I

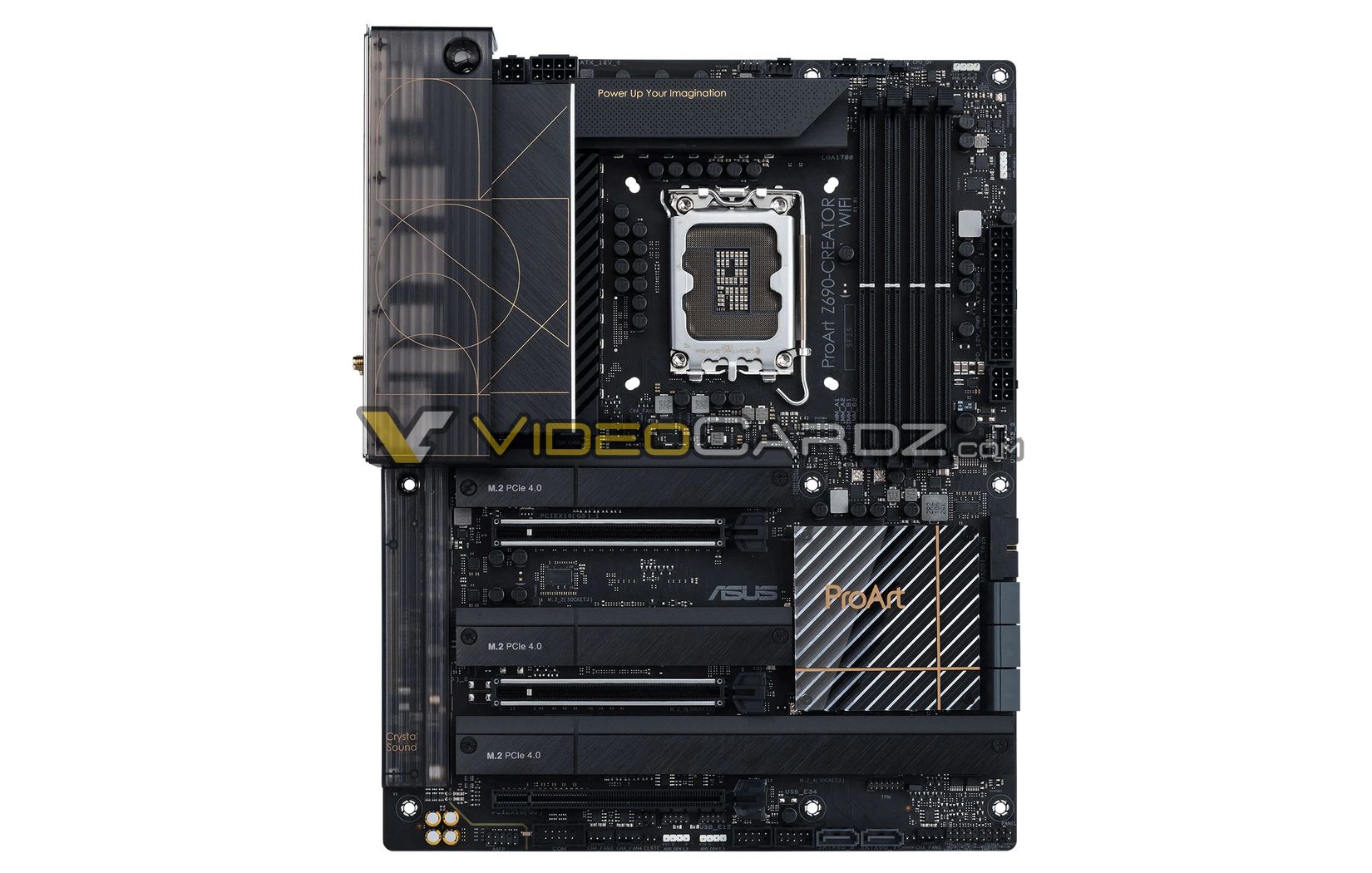

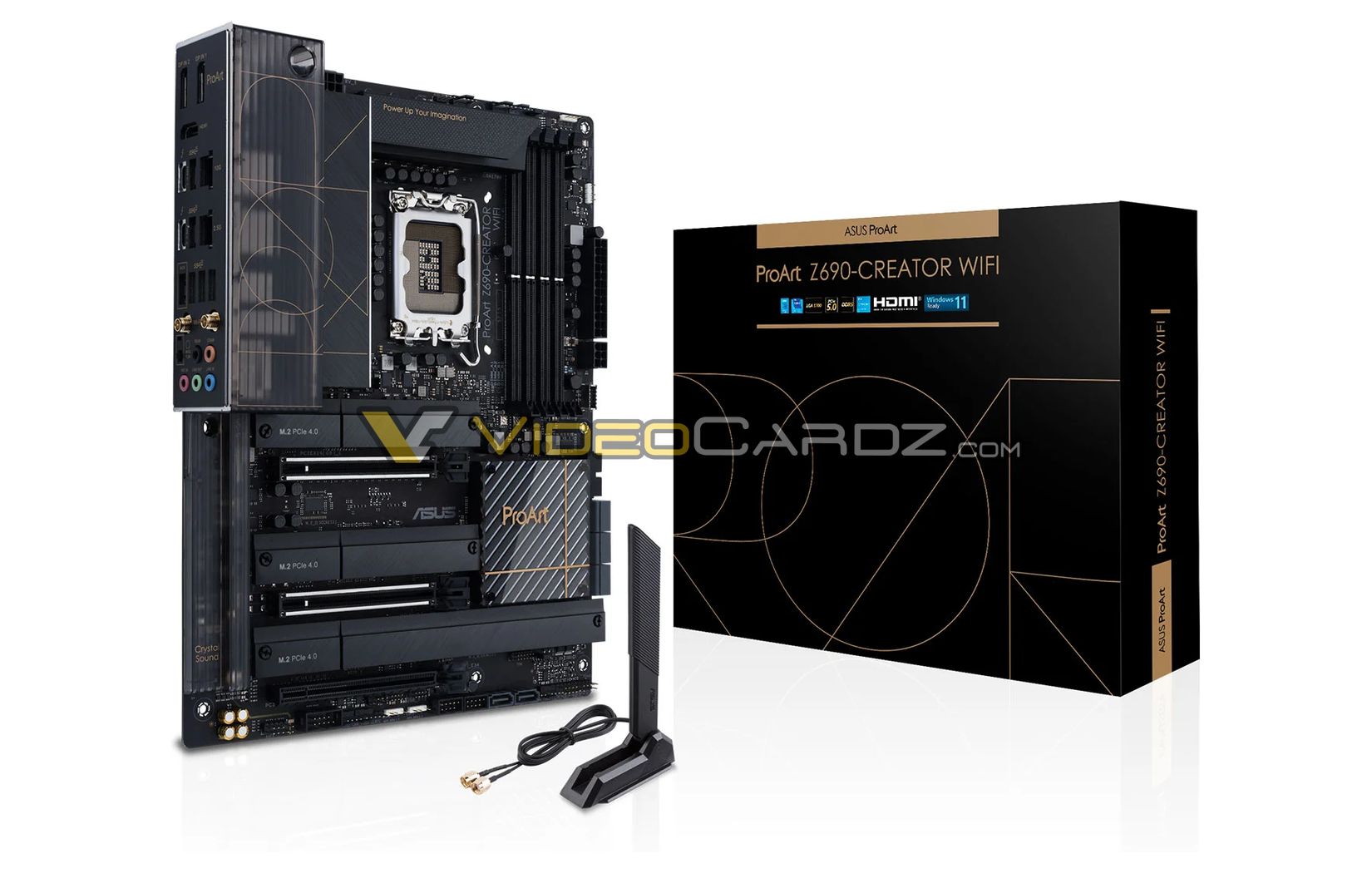

ASUS PROART Z690-CREATOR WIFI

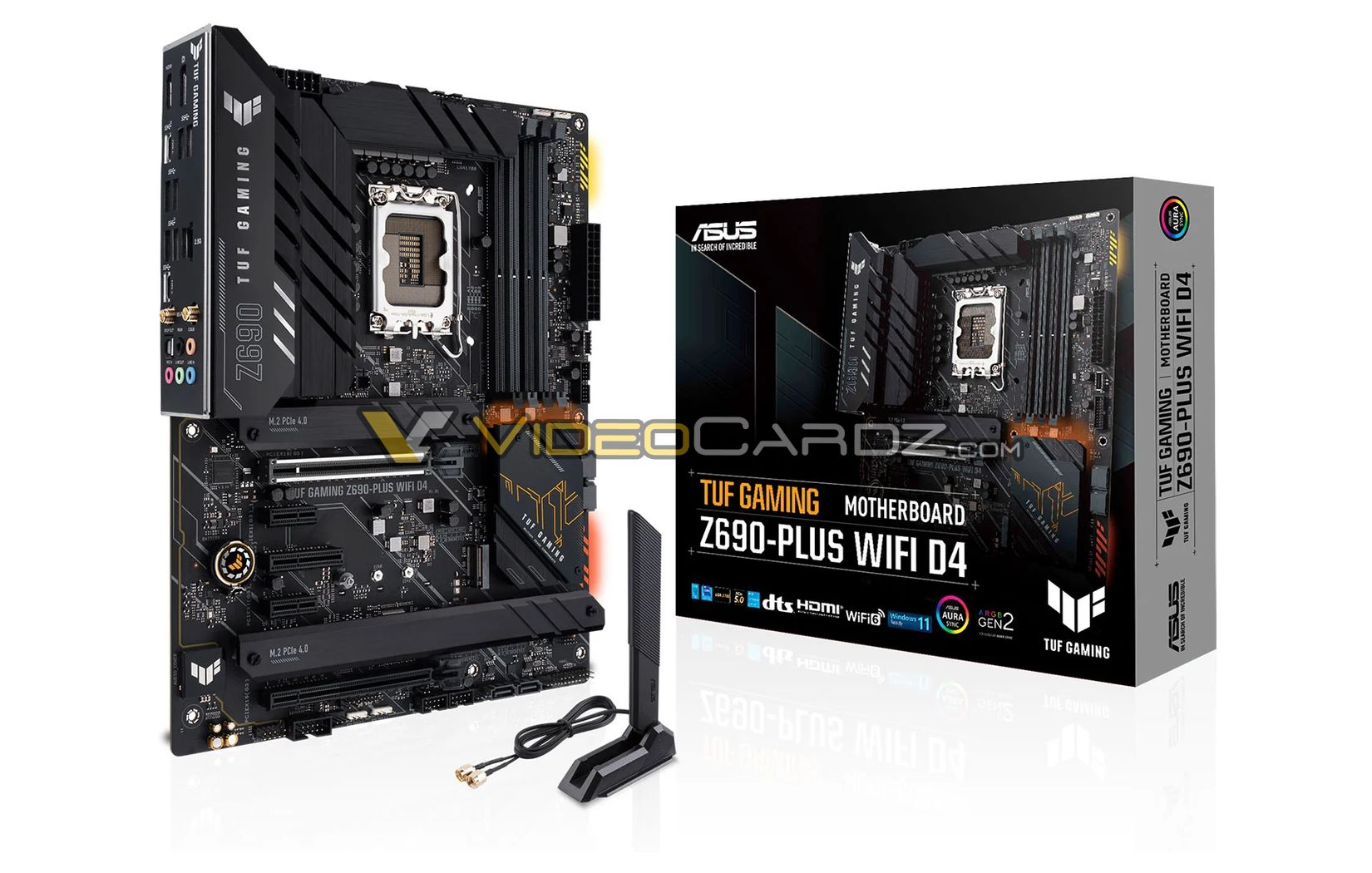

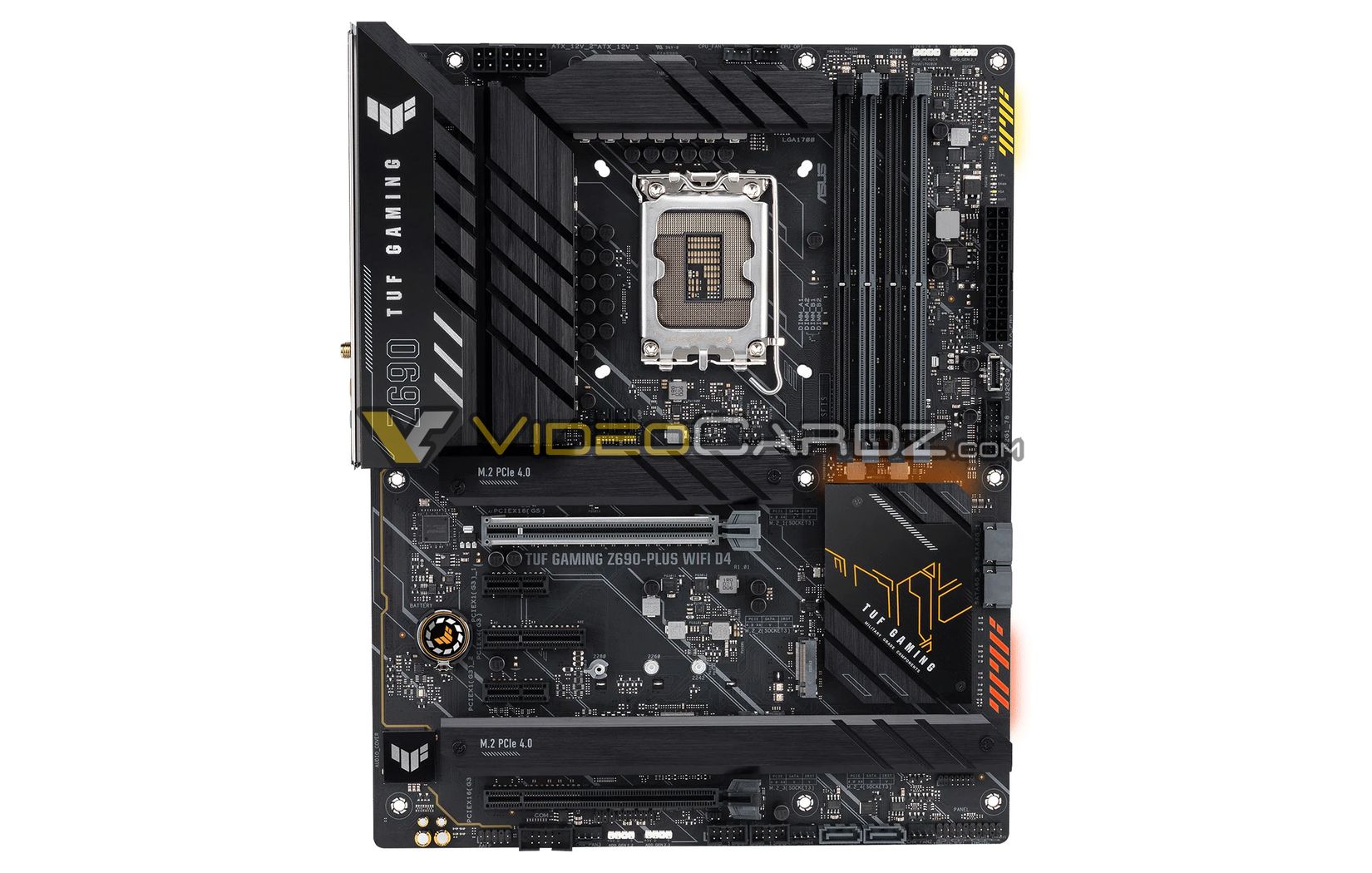

ASUS TUF Z690-PLUS WIFI D4

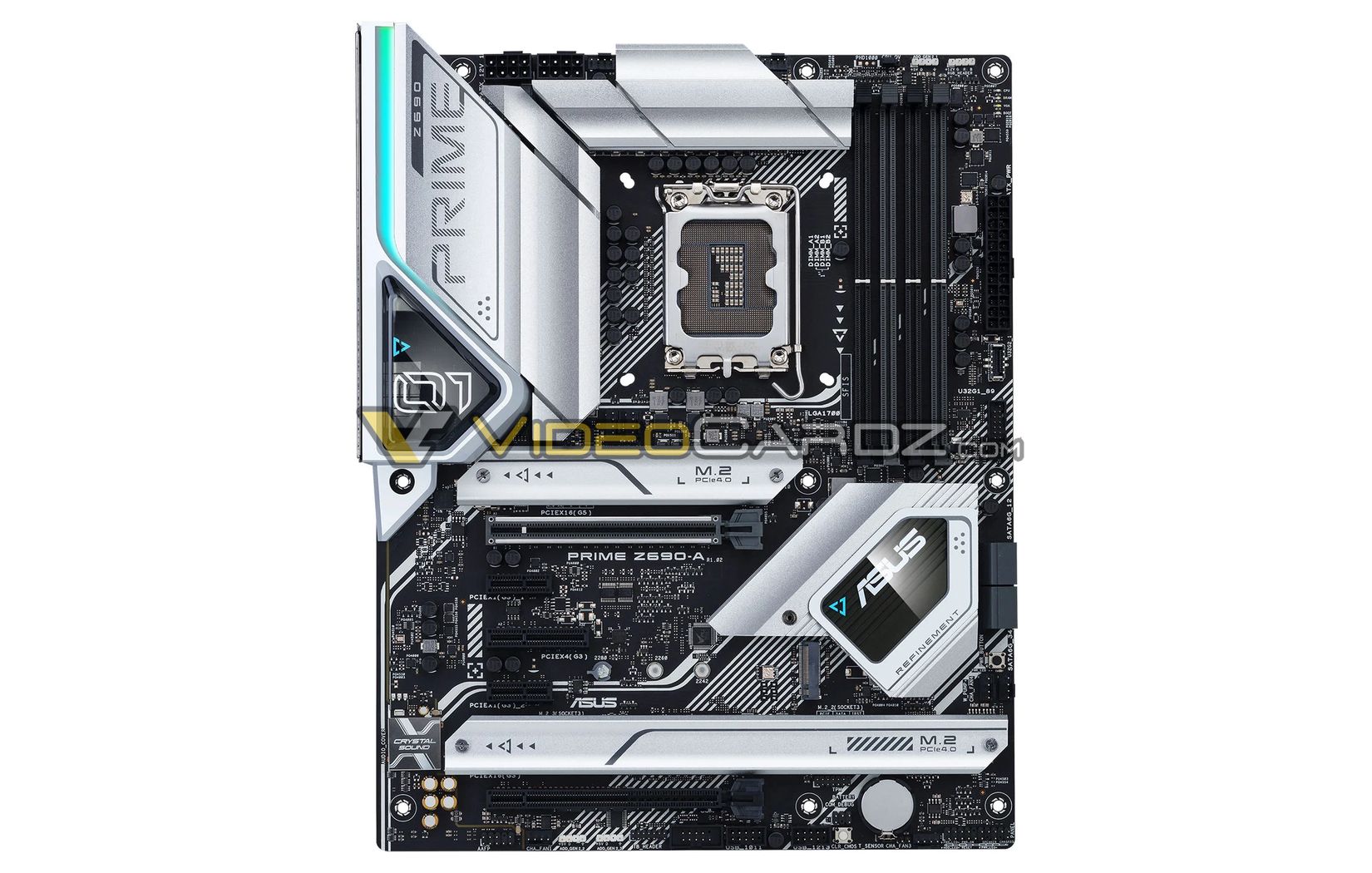

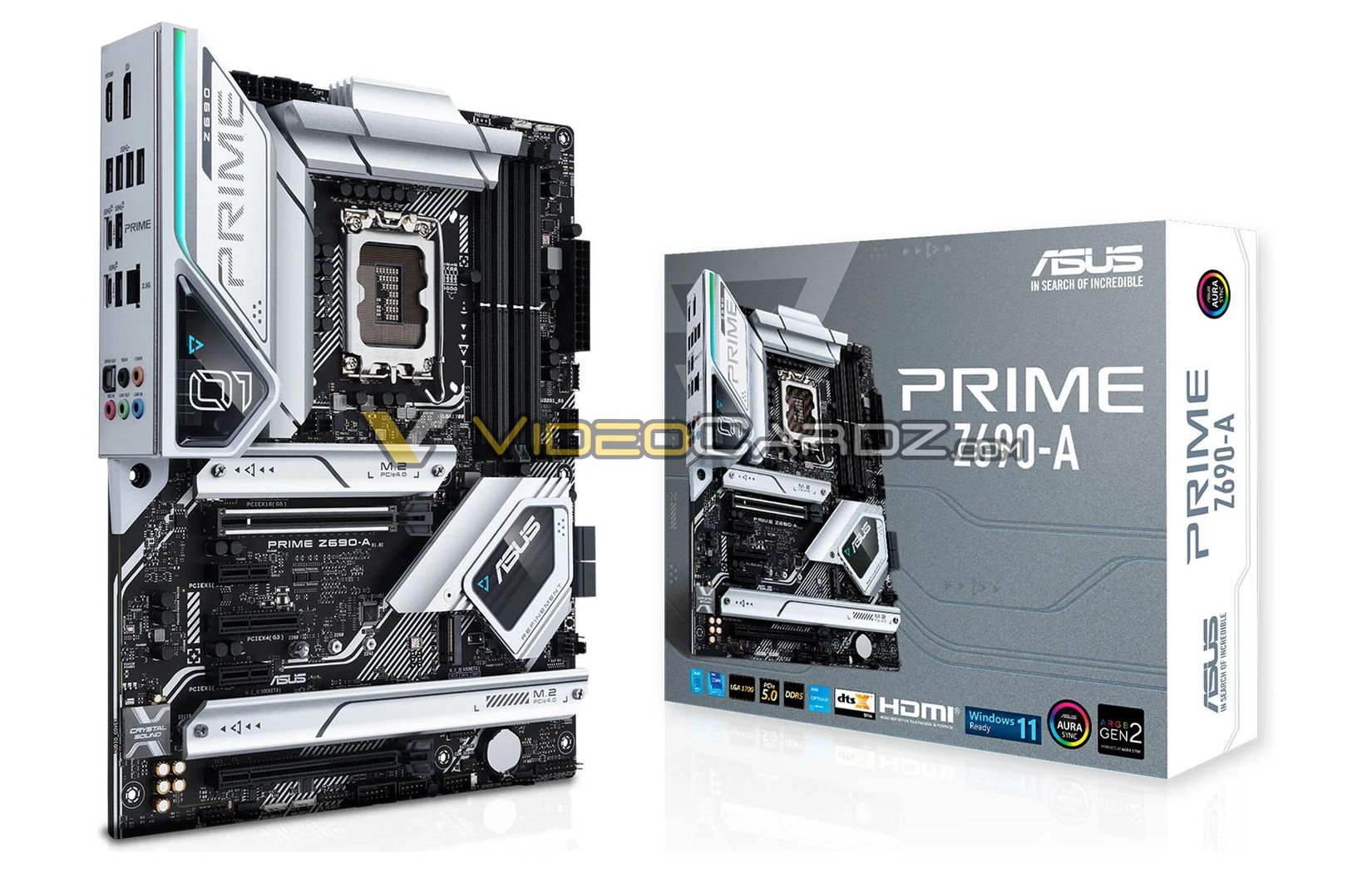

ASUS PRIME Z690-A









Gigabyte Z690 마더보드 리스트

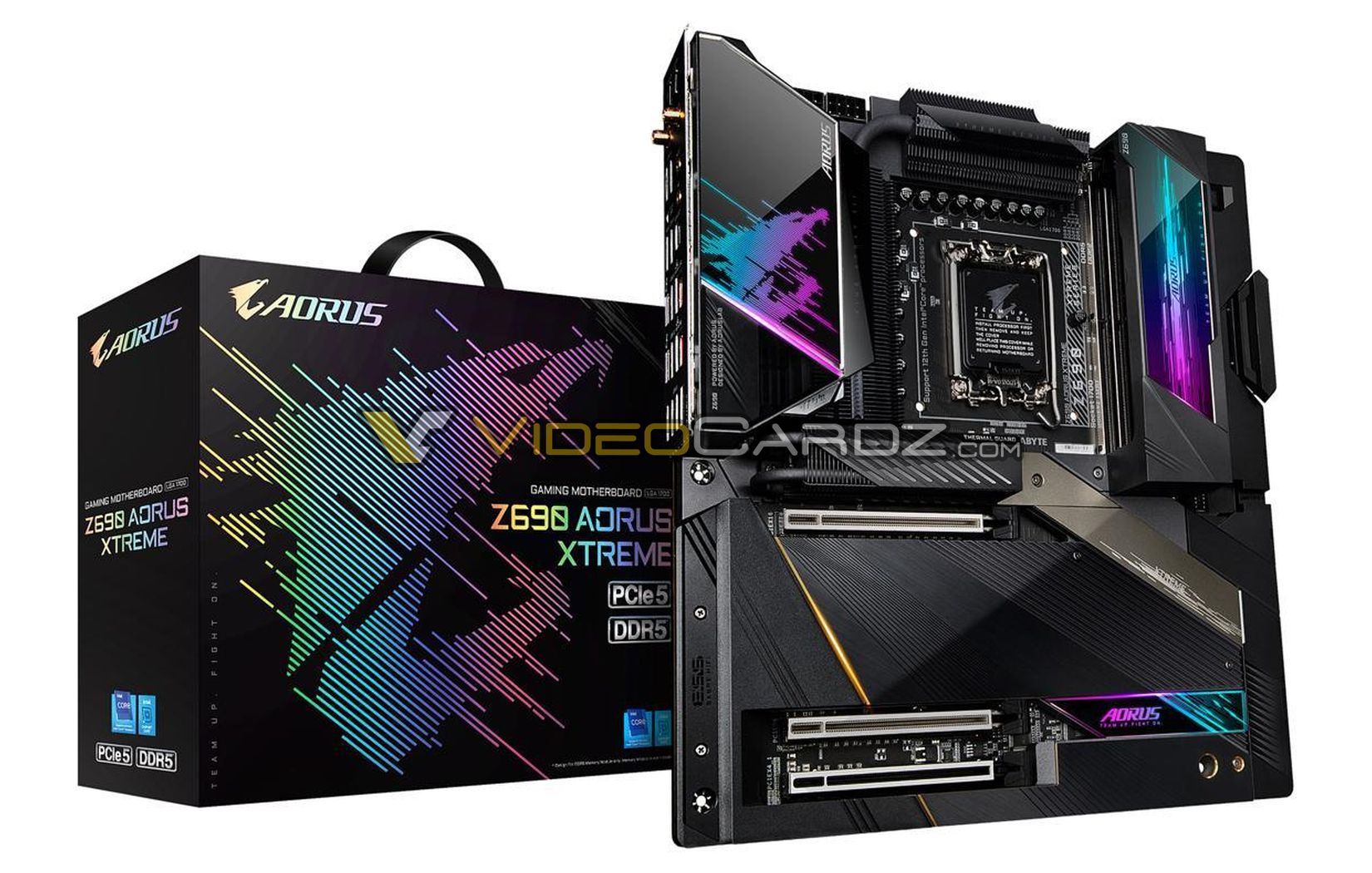

Z690 AORUS Xtreme

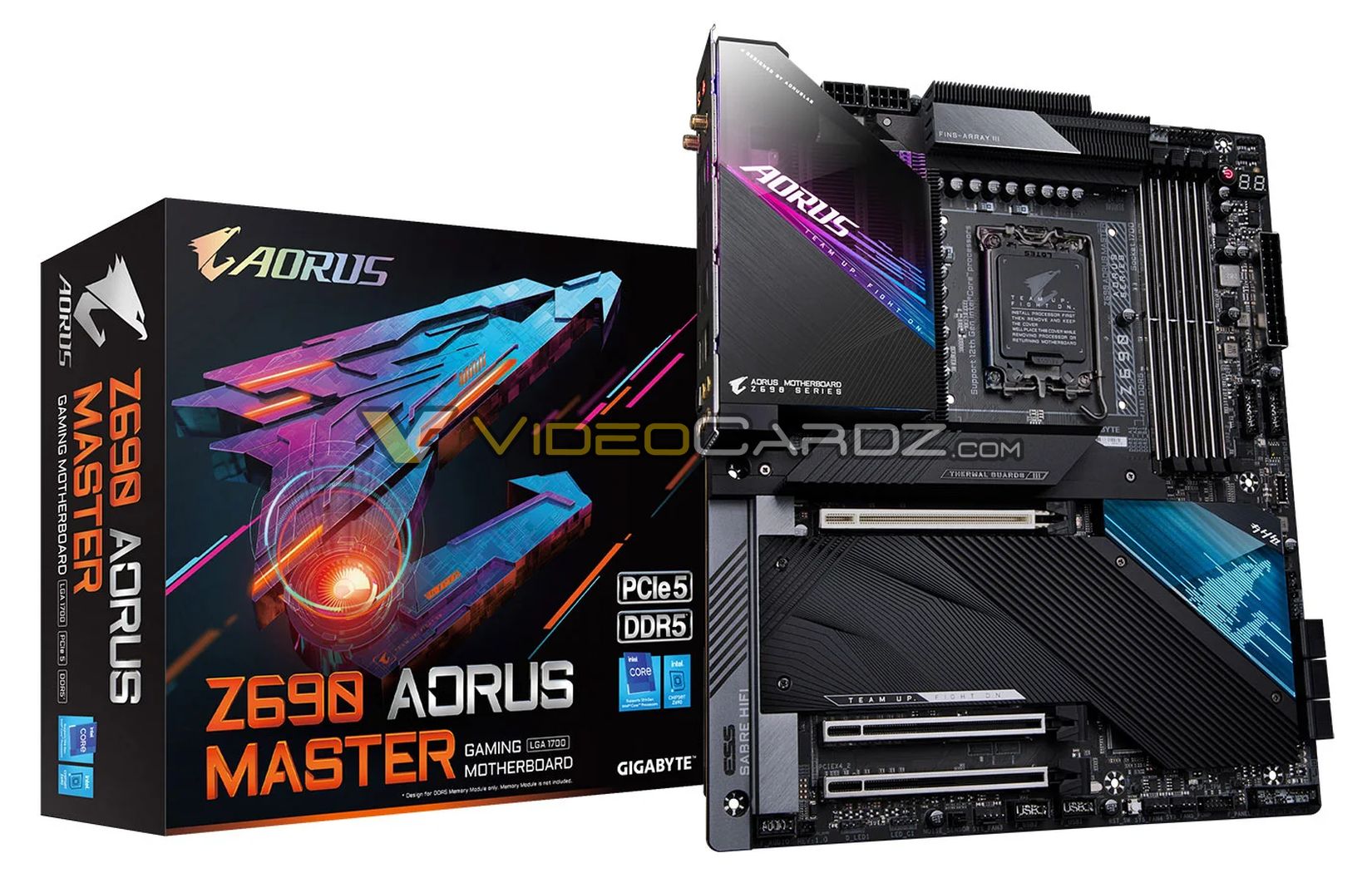

Z690 AORUS Master

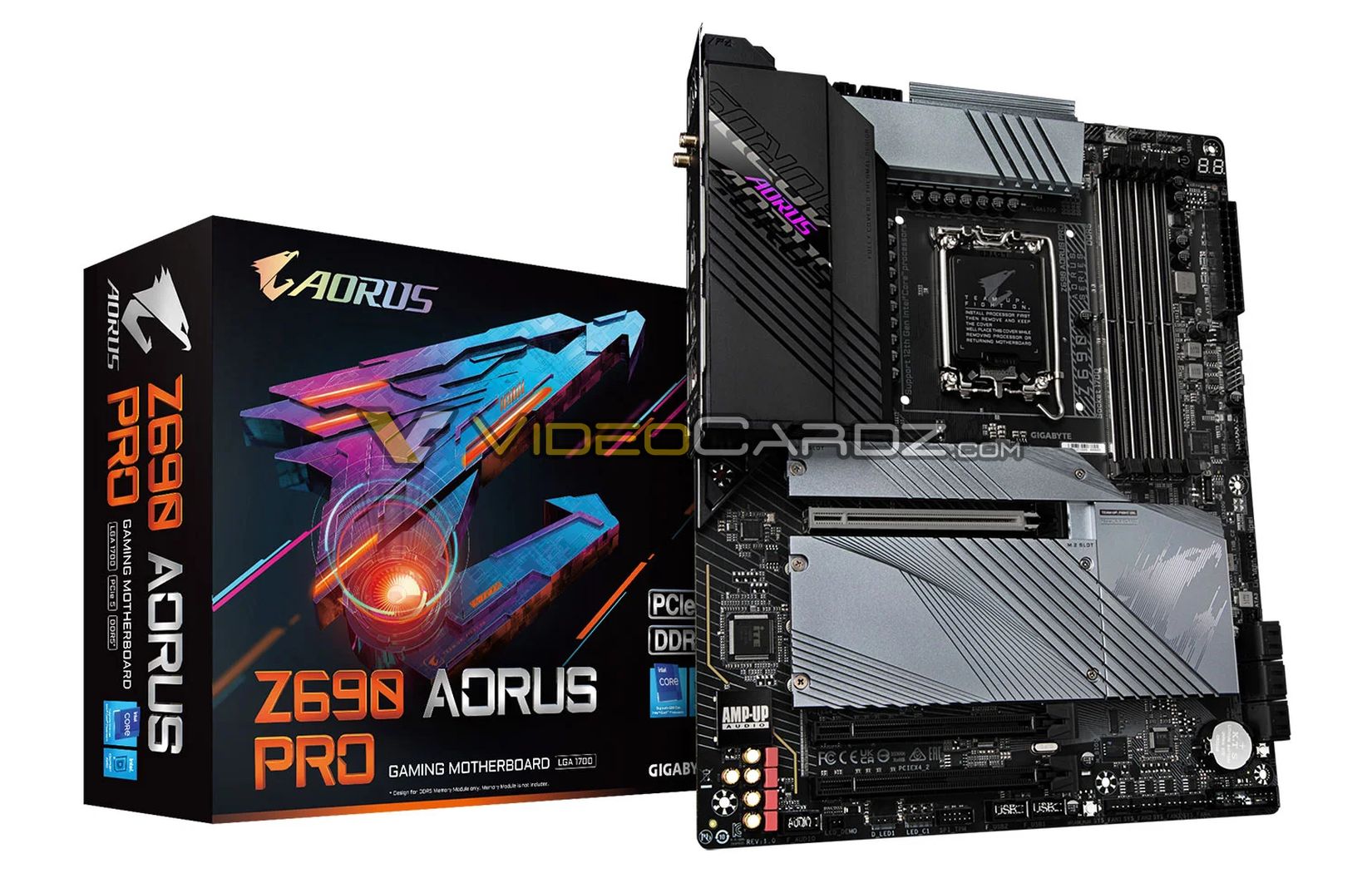

Z690 AORUS PRO

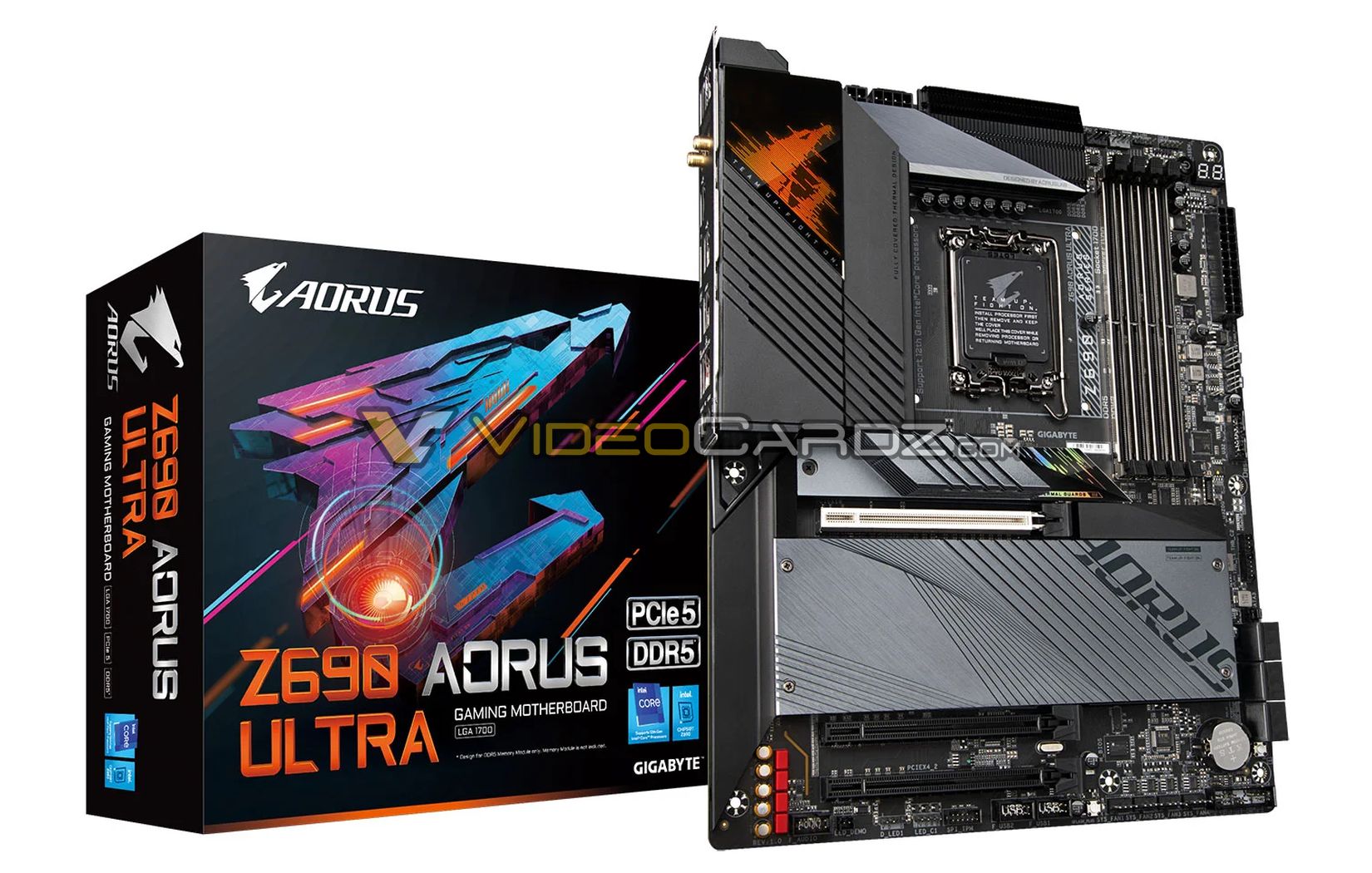

Z690 AORUS ULTRA











Z690 AORUS ELITE AX DDR4











Z690 AERO G

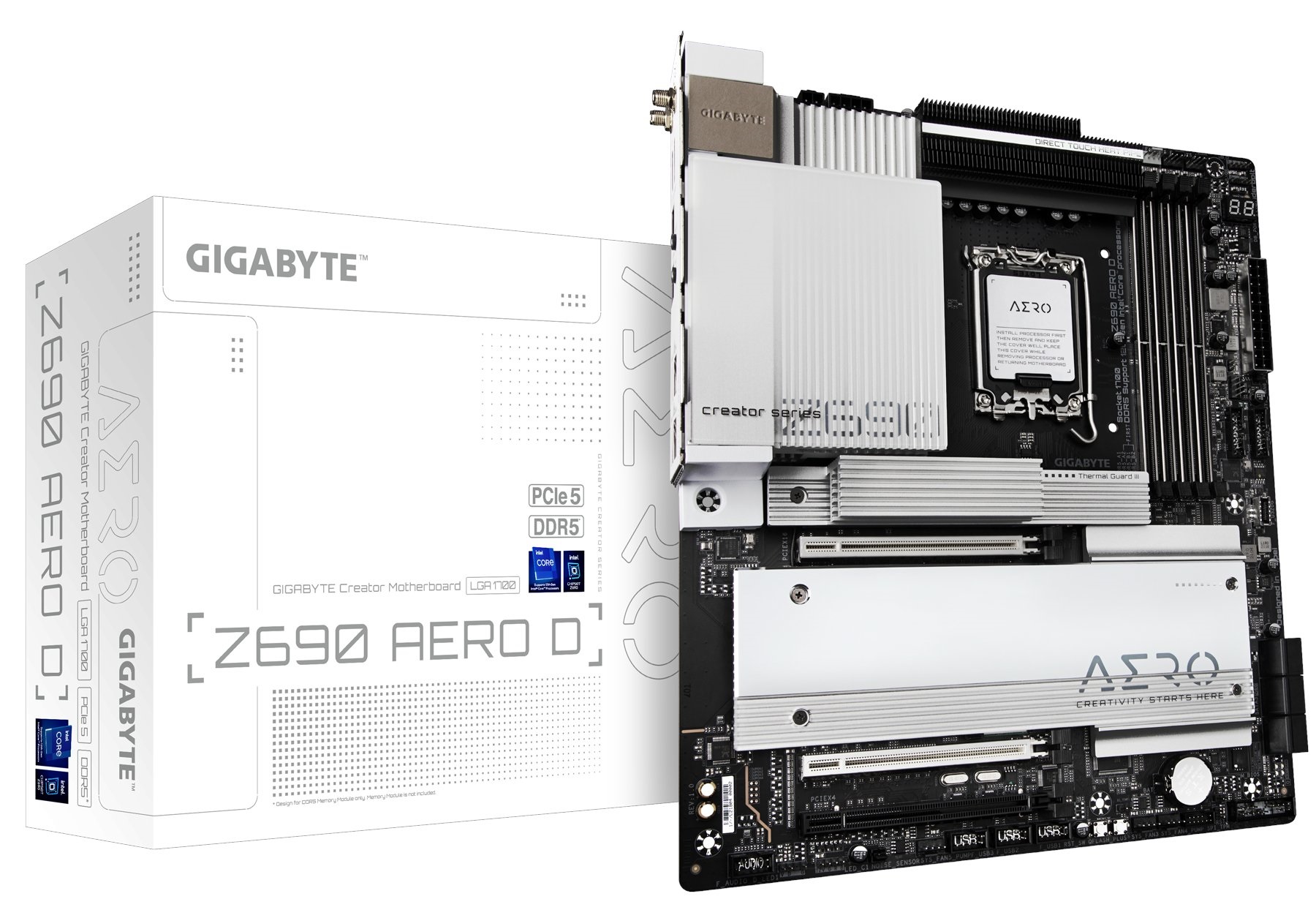

Z690 AERO D

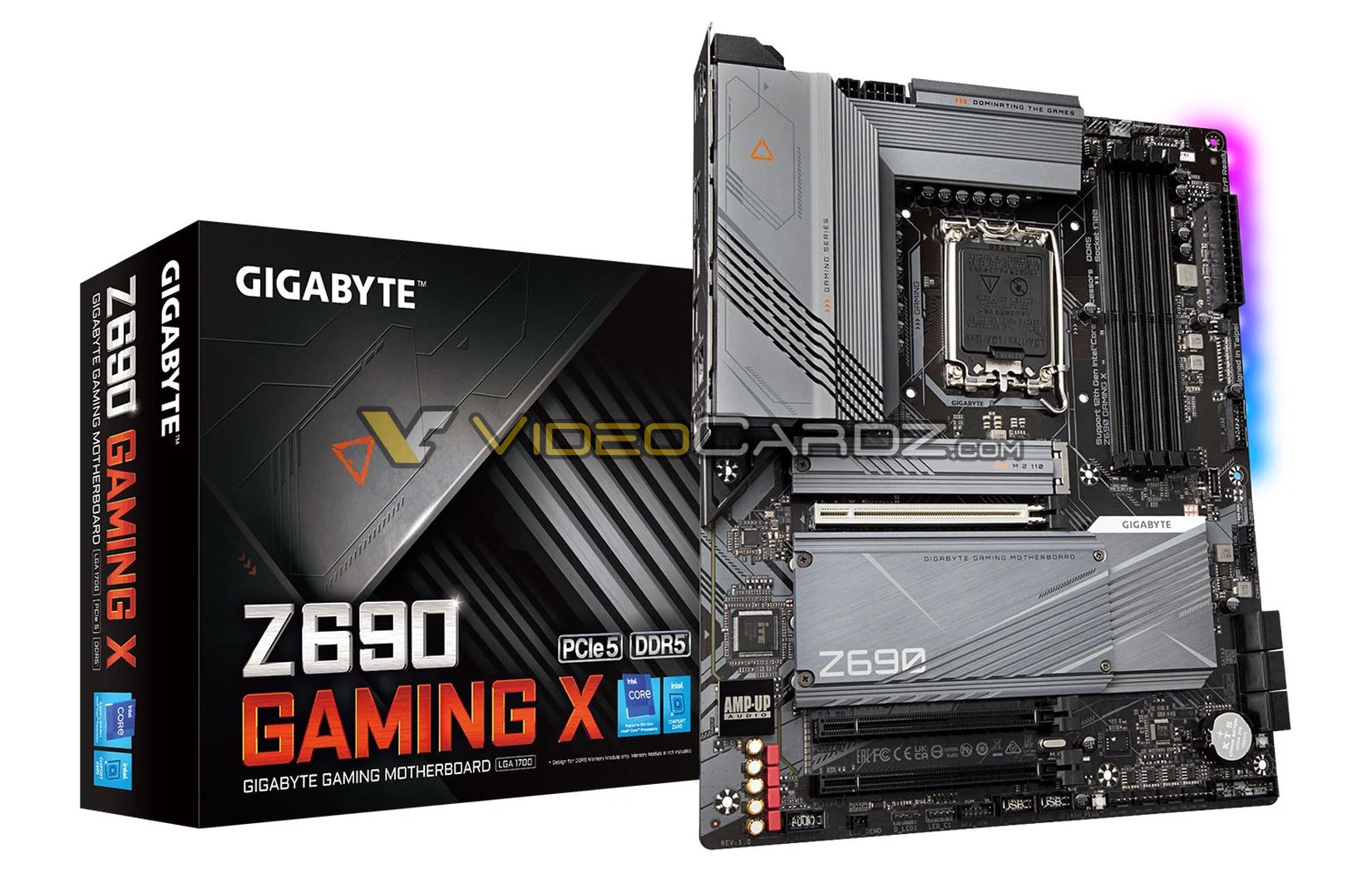

Z690 GAMING X

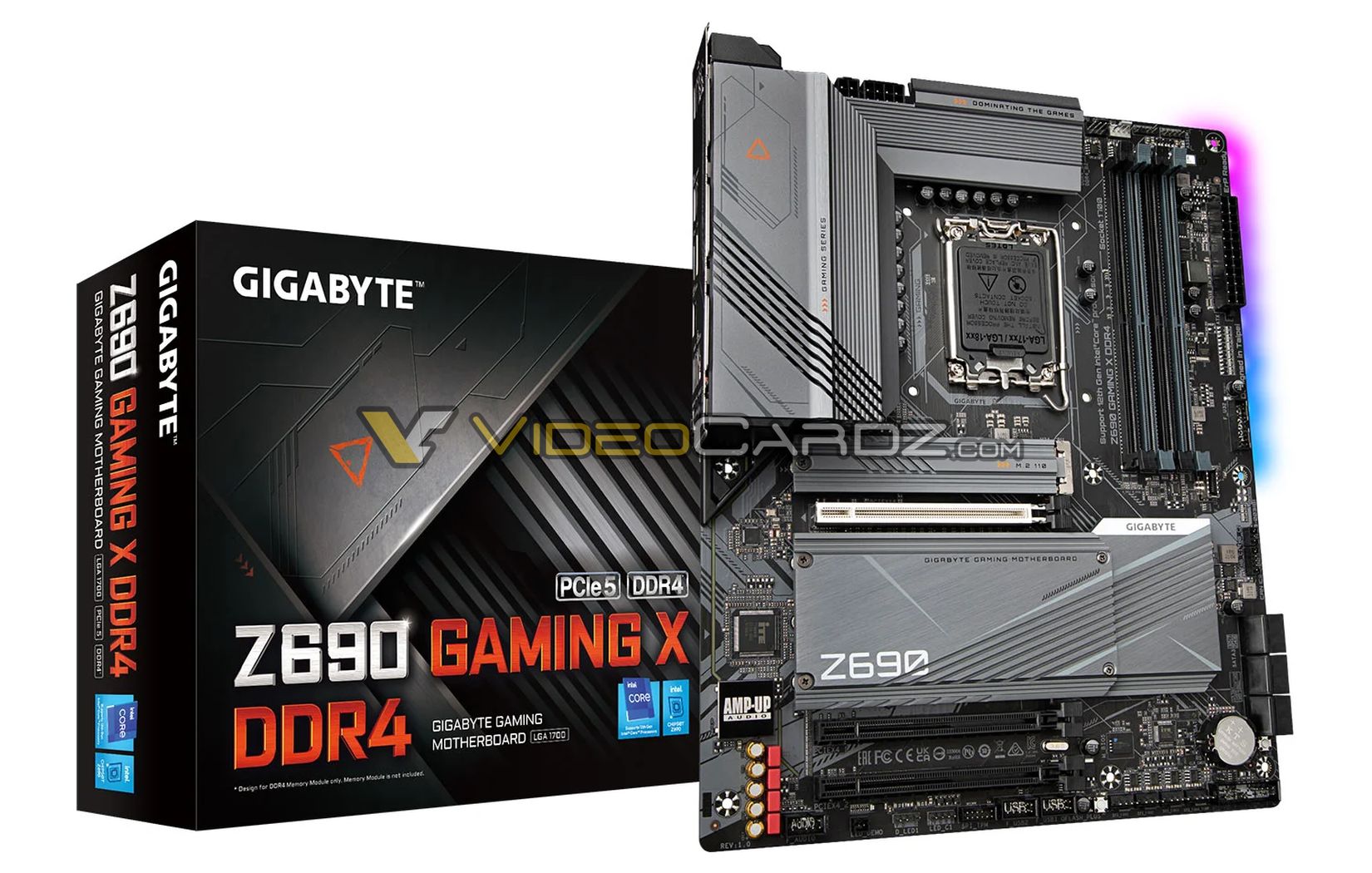

Z690 GAMING X DDR4

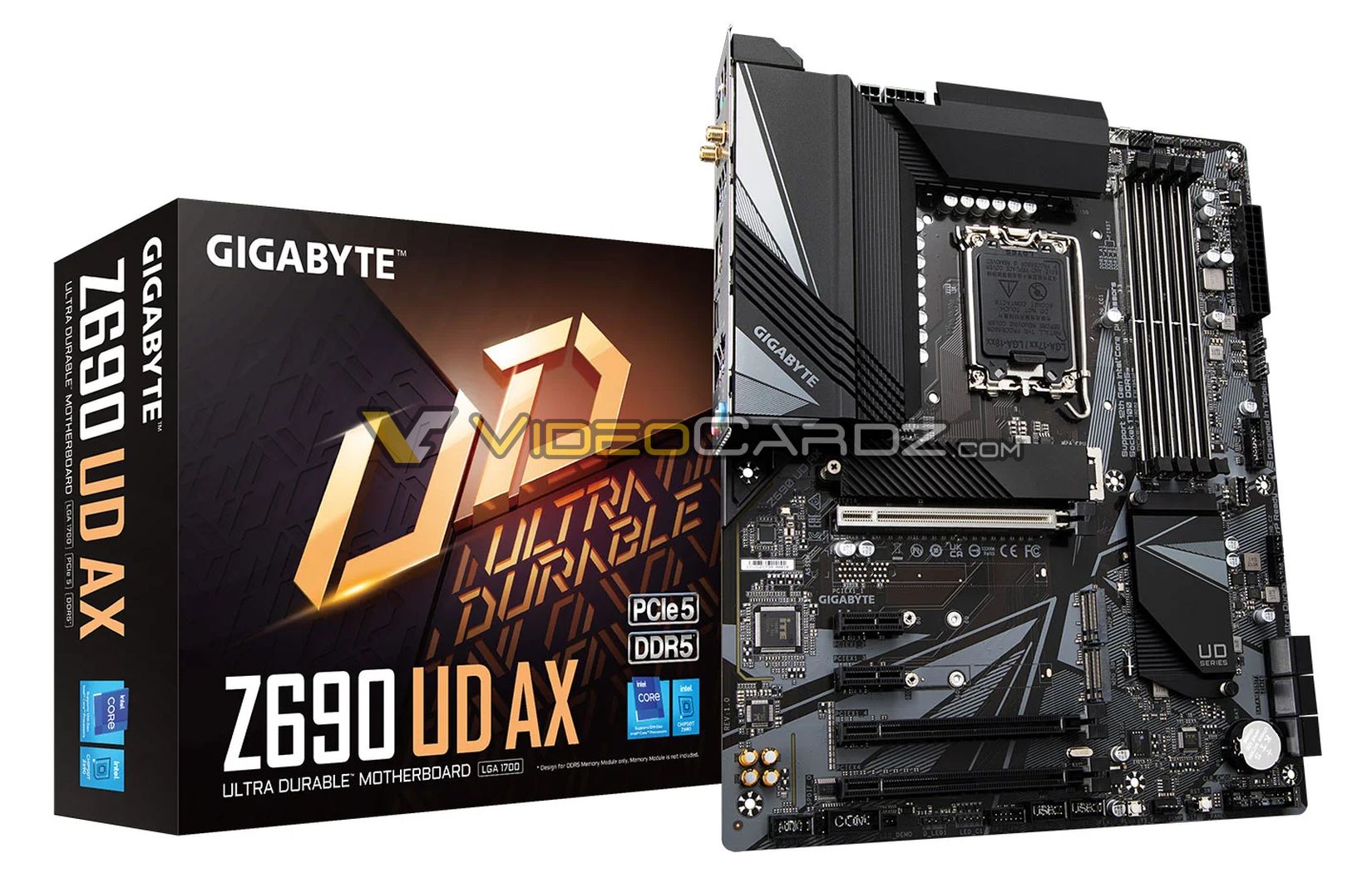

Z690 UD AX

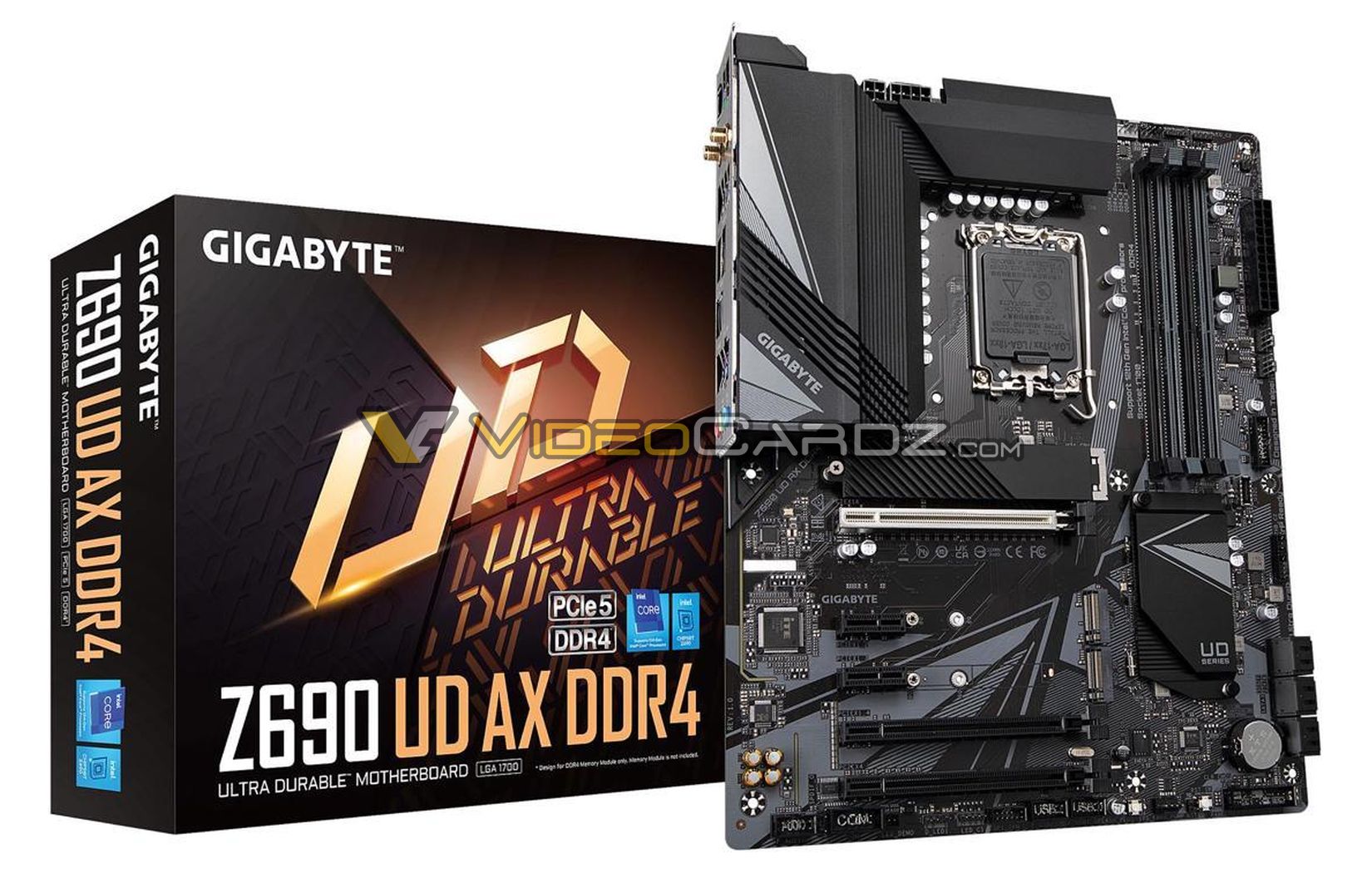

Z690 UD AX DDR4

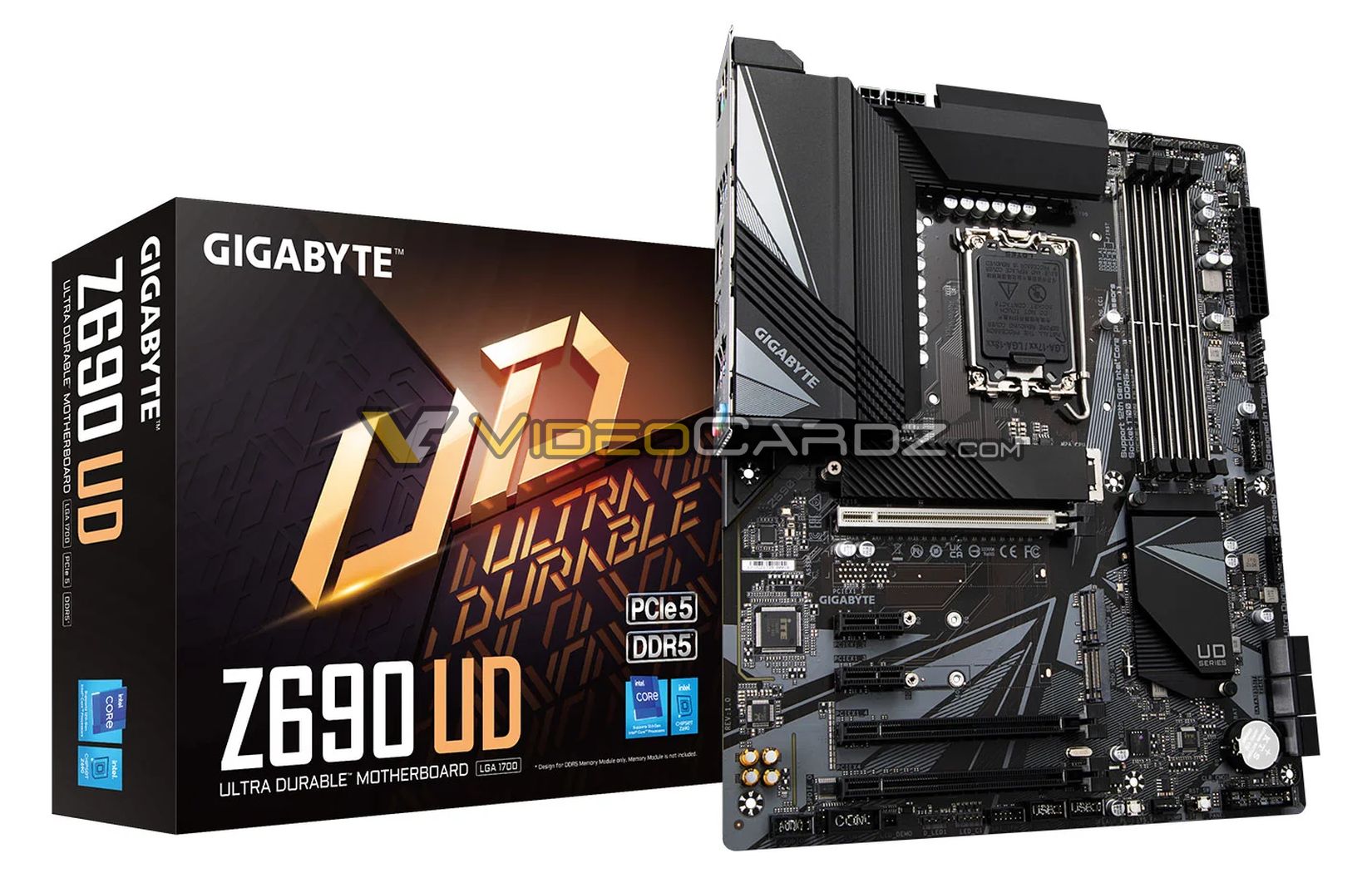

Z690 UD









Z690 UD DDR4















MSI Z690 마더보드 리스트

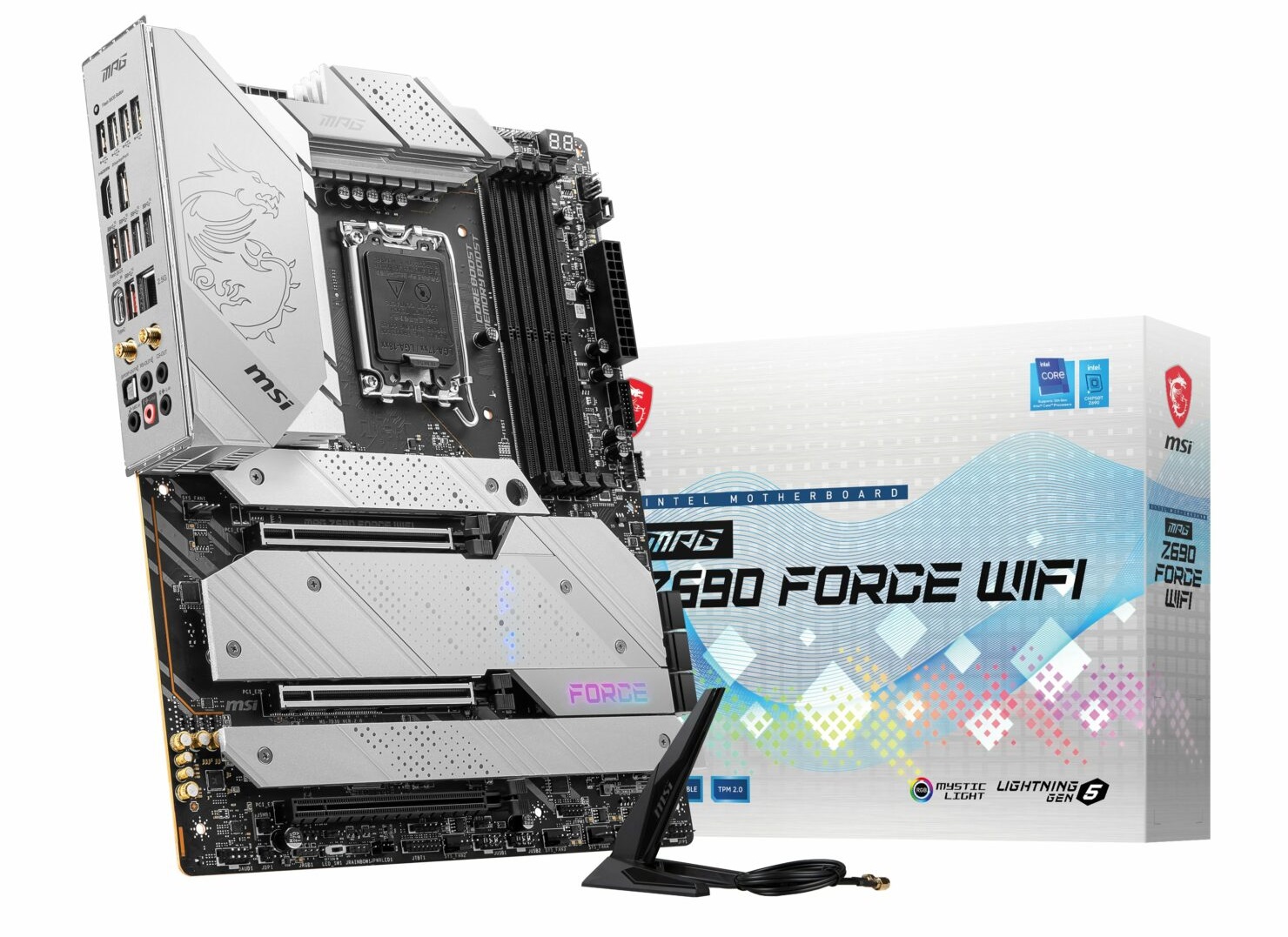

MPG Z690 FORCE WiFi

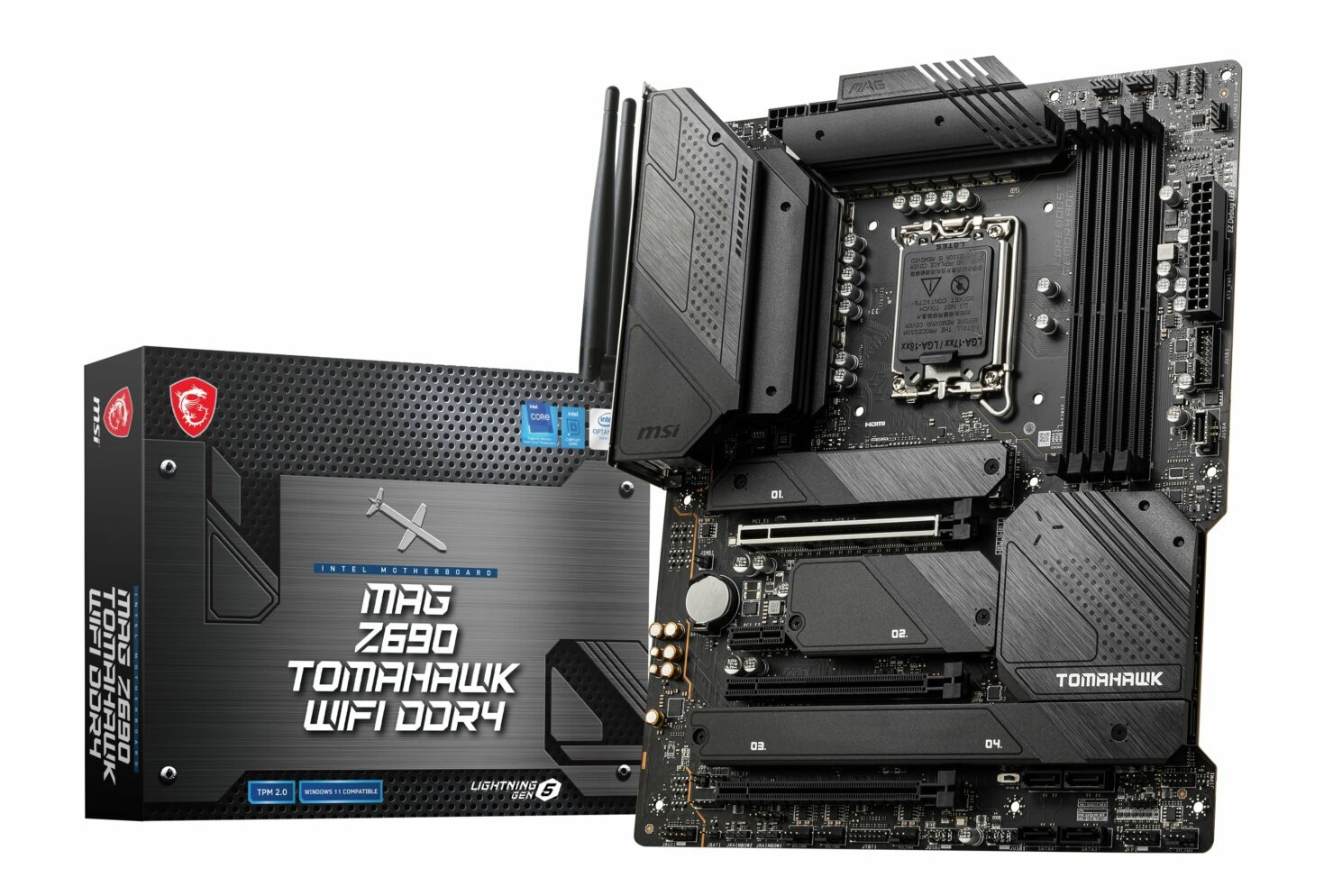

MAG Z690 TOMAHAWK WiFi DDR4

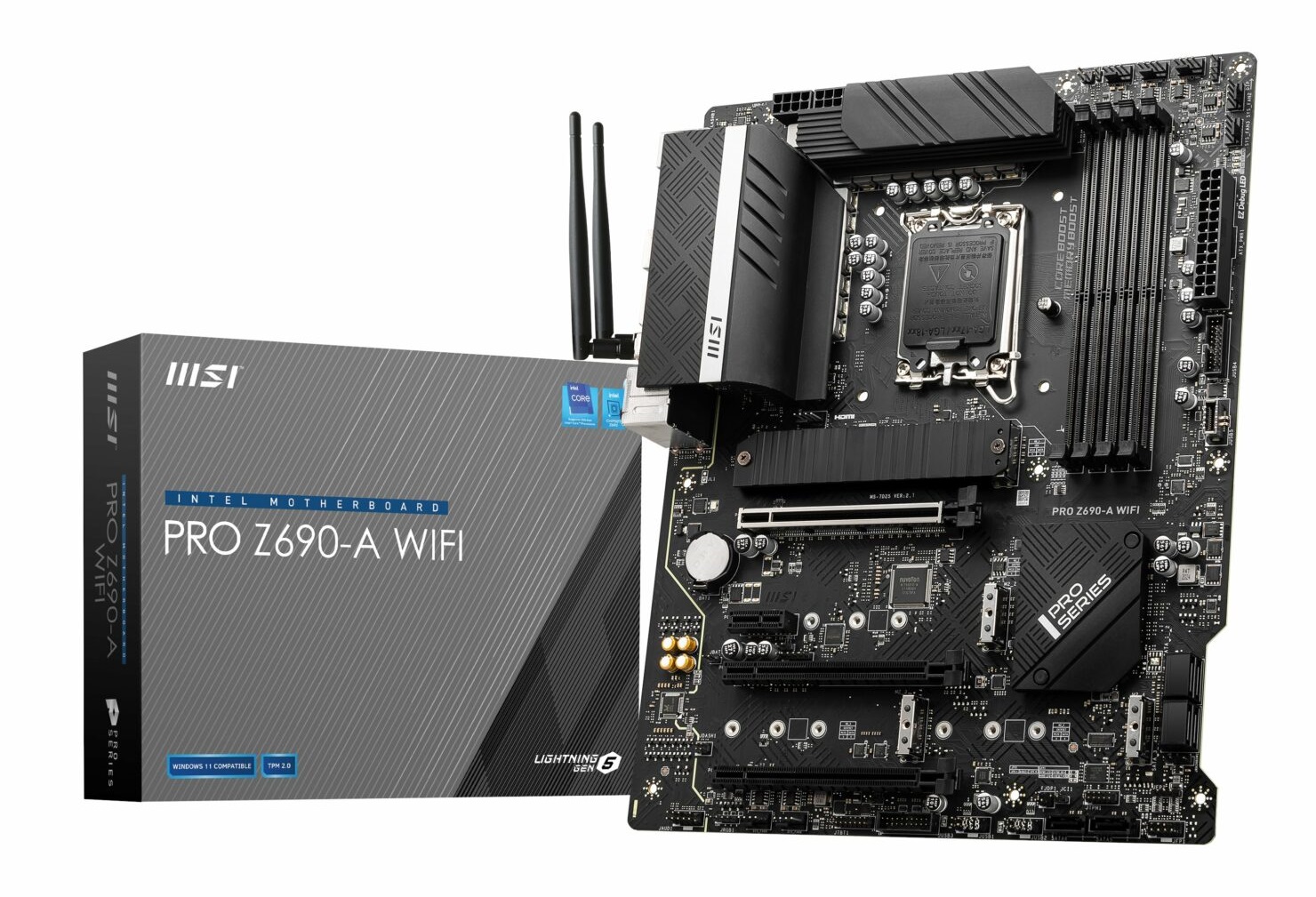

PRO Z690-A WiFi

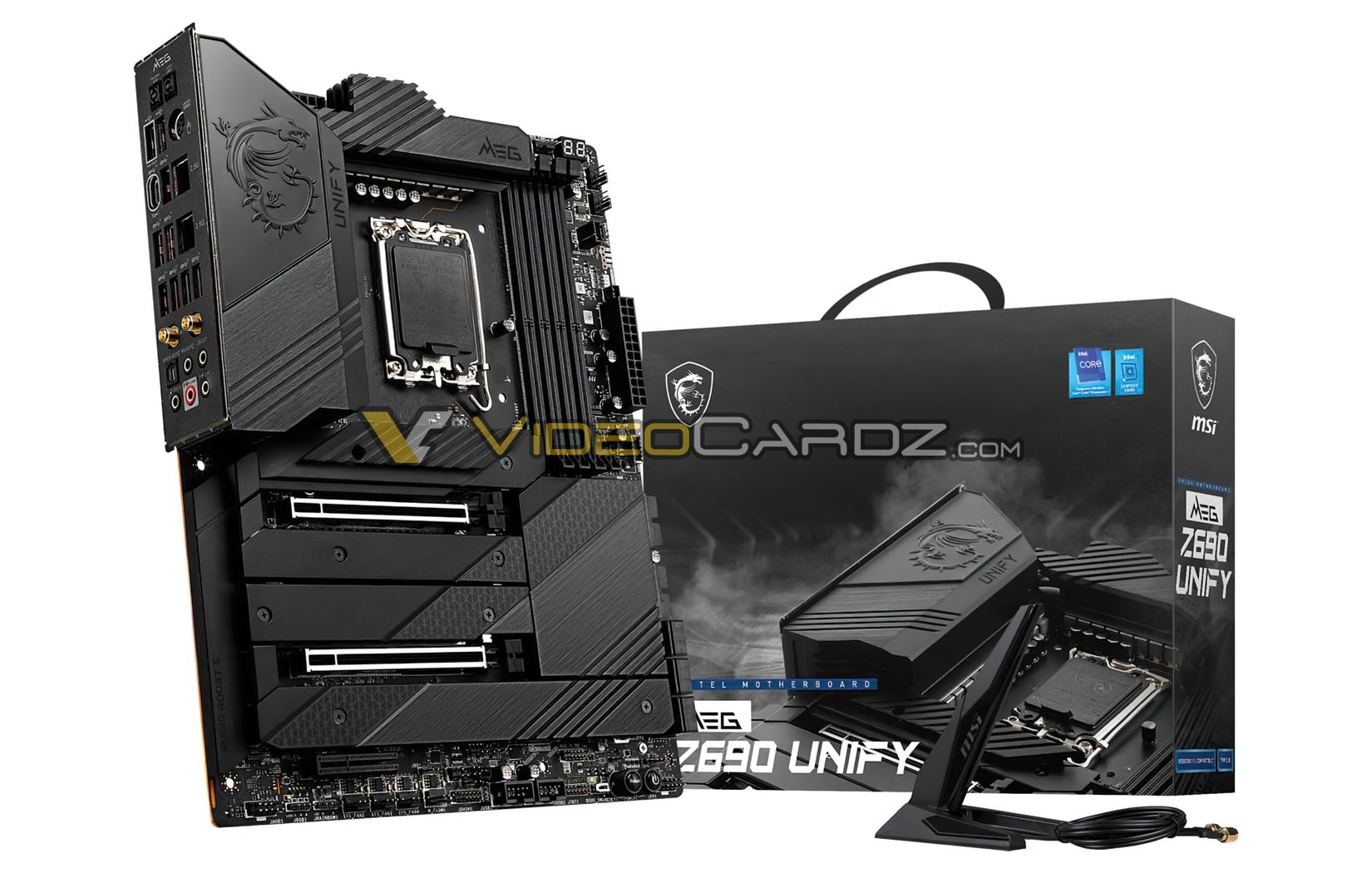

Z690 UNIFY













Z690 UNIFY-X









ASRock Z690 마더보드 리스트



Z690 Taichi

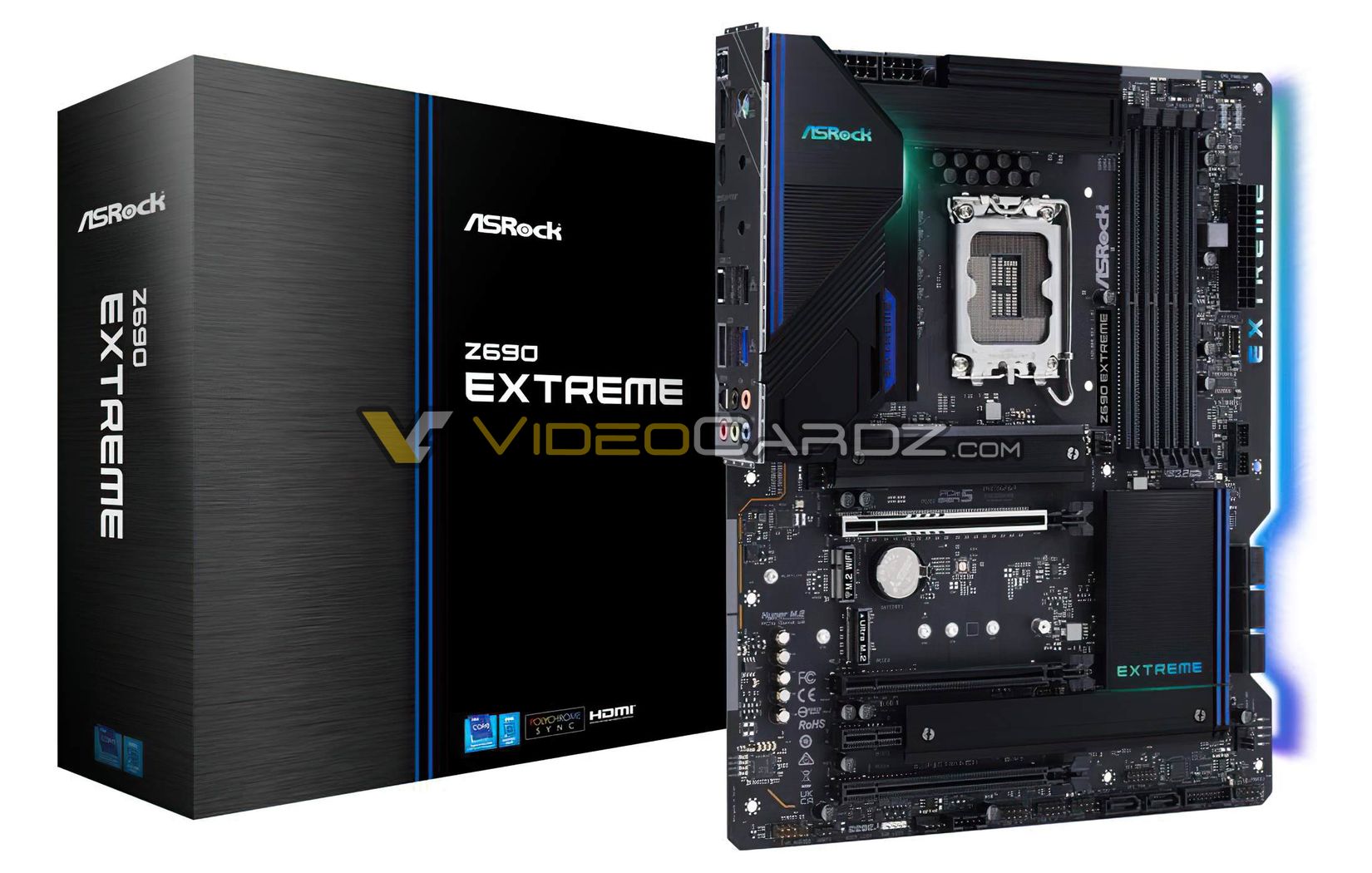

Z690 Extreme

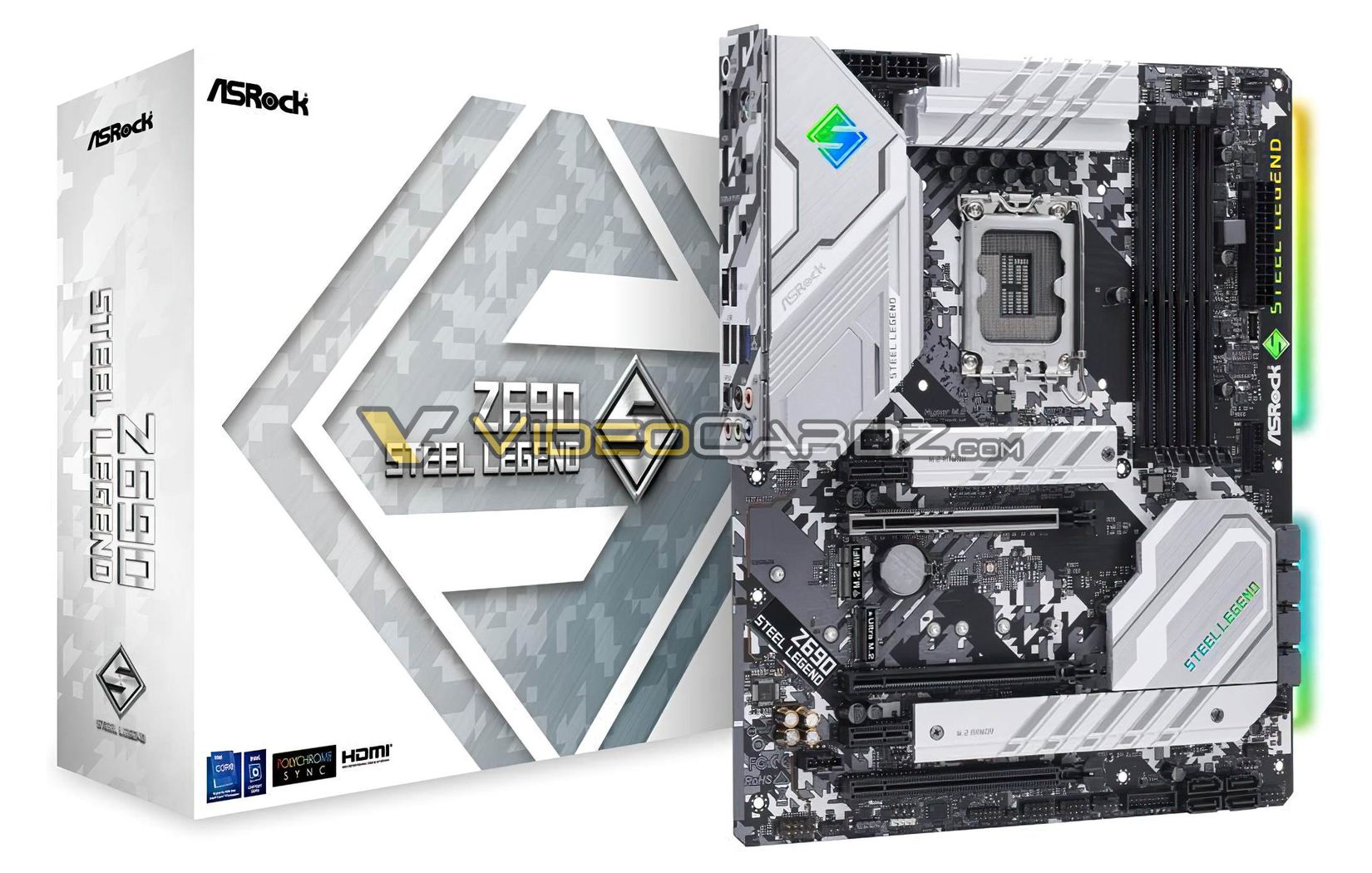

Z690 Steel Legend

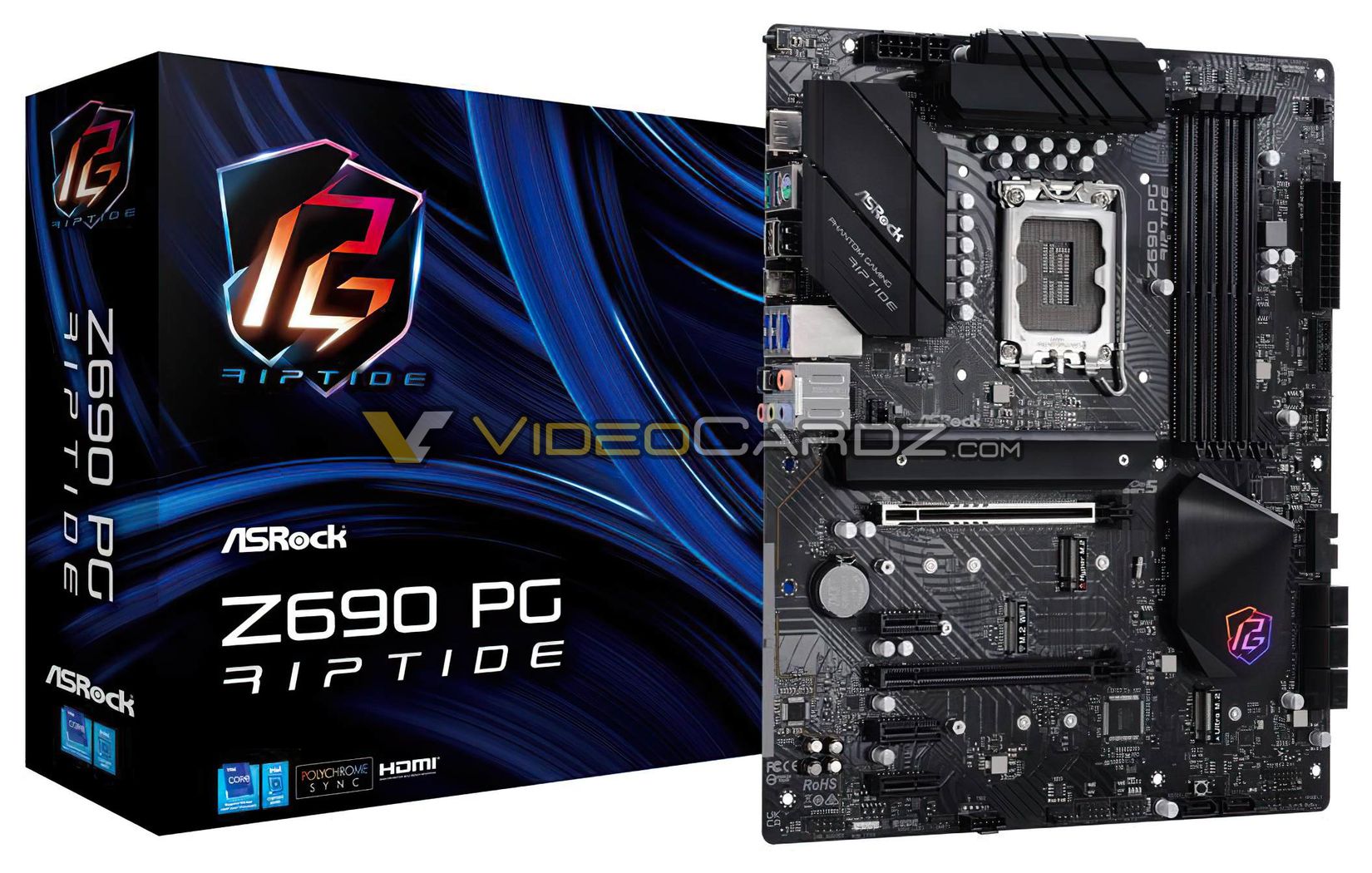

Z690 Phantom Gaming Riptide

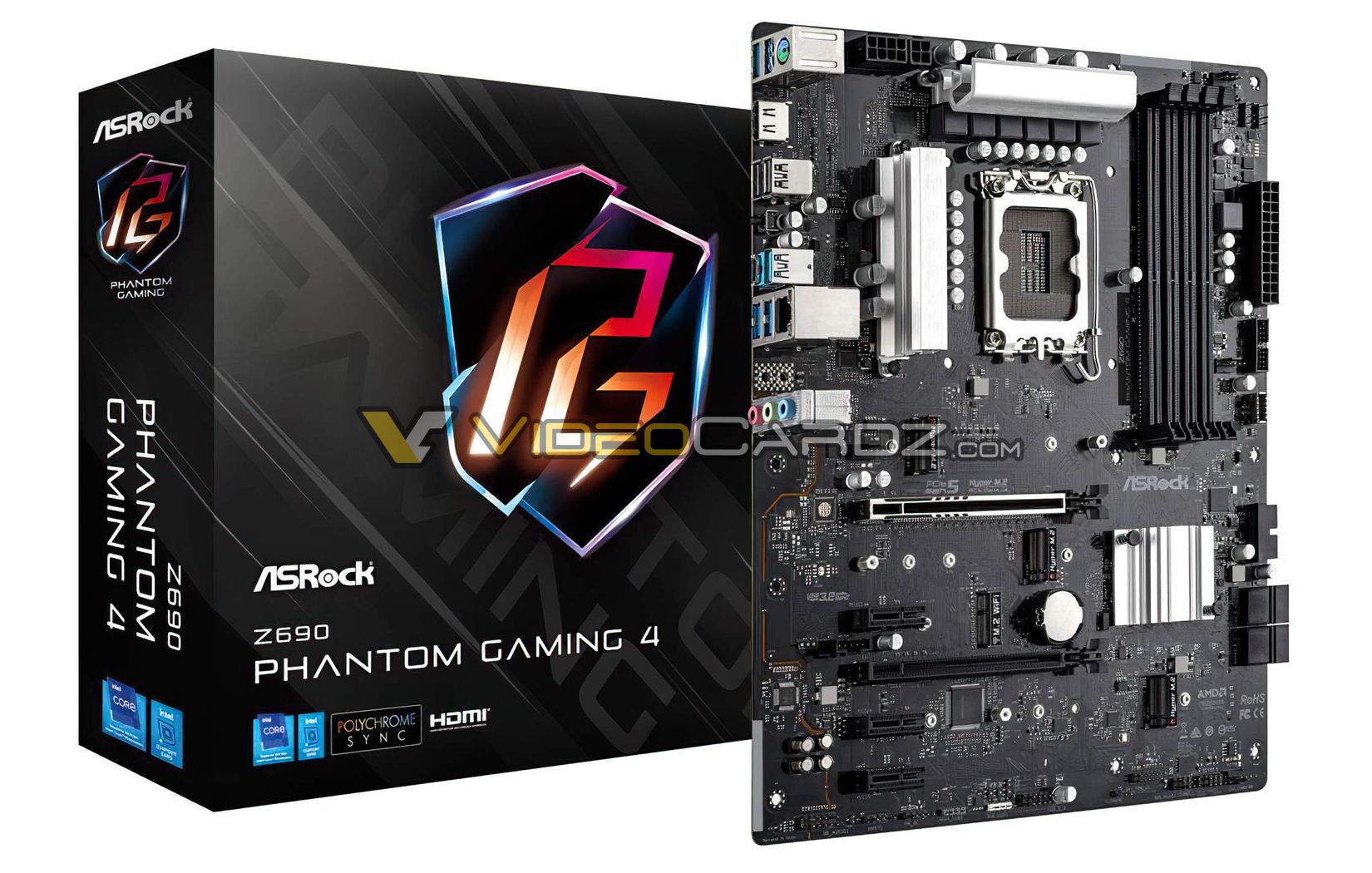

Z690 Phantom Gaming 4











Z690M Phantom Gaming 4

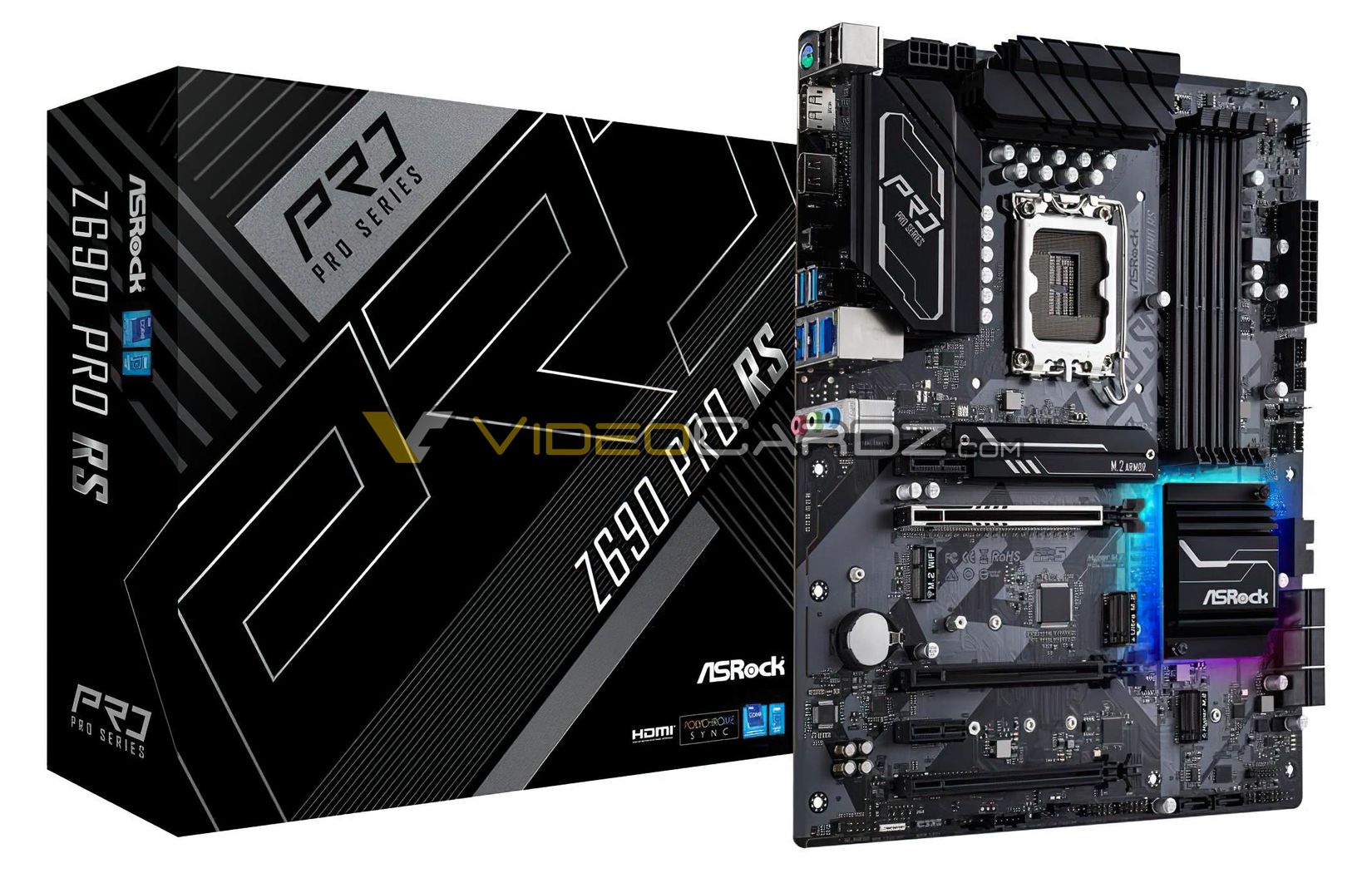

Z690 PRO RS
